Tekanan Tinggi CNC Harmonic Drive Gear Unit Tekanan Gelombang Gearbox Reducer

Cnc harmonic drive Gearbox

Strain Wave cnc harmonik drive

Reduktor Gearbox Gelombang Ketegangan

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LSS-14/17/20/20/25/32/40-XX-UI

Hubungi Kami

Minta Kutipan

Tekanan Tinggi CNC Harmonic Drive Gear Unit Tekanan Gelombang Gearbox Reducer

Rincian produk

Produk:

LSS - I Unit Roda Gigi Harmonik

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

50, 80, 100, 120

Reaksi:

≤20 Busur Detik

Kecepatan Masukan Rata-rata:

3000 atau 3500 putaran/menit

Merancang hidup:

15000 jam

Model:

14, 17, 20, 25, 32, 40

Berat badan:

0,51 hingga 4,6kg

Jaminan:

1 tahun

Warna:

Slipper

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Rigidity High LSS - I Series Harmonic Gear Units Reducer Gelombang Tekanan

Name: Tekanan Tinggi CNC Harmonic Drive Gear Unit Tekanan Gelombang Gearbox Reducer
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14/17/20/20/25/32/40-XX-UI
Availability: InStock

Deskripsi Produk

Unit gear harmonik seri LSS - I dikenal sebagai pengurang gelombang ketegangan drive langsung bermotor berbentuk cangkir dengan bagian yang kurang mudah rusak.

Desain ini memungkinkan penggunaan ruang yang lebih kompak dan efisien, menawarkan keuntungan seperti efisiensi tinggi, presisi, dan perawatan yang lebih rendah, karena ada lebih sedikit komponen yang rentan terhadap keausan,membantu memperpanjang umur layanan dalam banyak hal.

Unit gear harmonik seri LSS-I banyak digunakan pada robot, peralatan otomatisasi seperti peralatan CNC dan peralatan rotasi, manufaktur semikonduktor, peralatan medis dan sebagainya.

Fitur Utama

Keakuratan Tinggi
Bantalan output kapasitas beban tinggi
Rasio pengurangan 50:1 sampai 120:1

Sppengelolaans

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan	Kecepatan rotasi input rata-rata yang diizinkan	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop				Torsi momentum maksimum yang diizinkan		Lemak	Lemak	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	kg	Jam
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Gambar Rincian

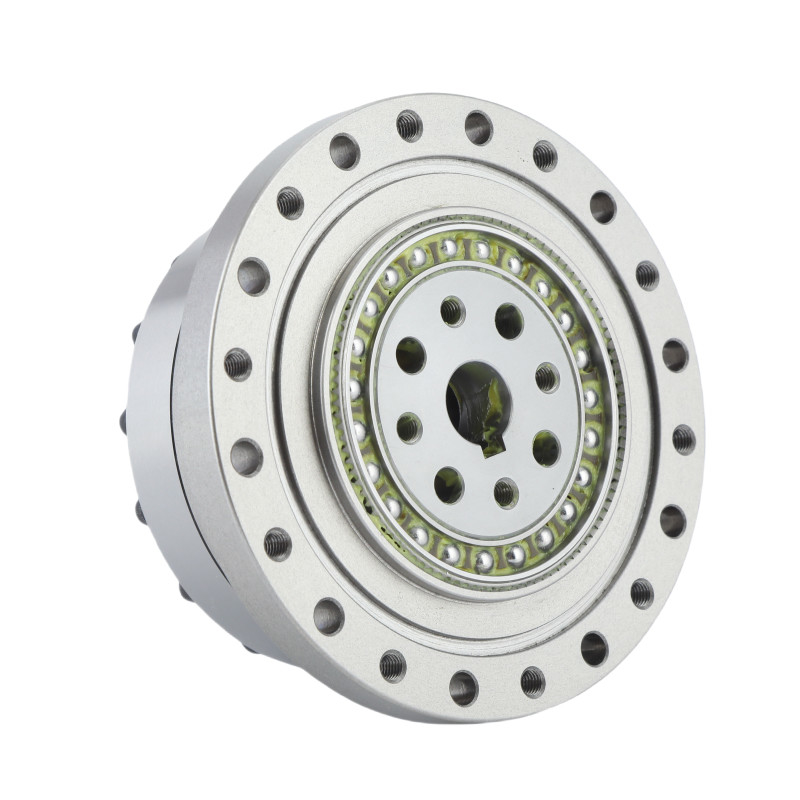

Tekanan Tinggi CNC Harmonic Drive Gear Unit Tekanan Gelombang Gearbox Reducer 0

Atribut utama LSS - Seri I Harmonic Gear Unit
Produk	Satuan Gear Harmonik
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	50, 80, 100, 120
Reaksi keras	Kurang dari 10 detik busur
Kecepatan input rata-rata	3000 atau 3500 r/min
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	15000 jam
Model	14, 17, 20, 25, 32, 40
Berat badan	00,51 sampai 4,6 kg
Jaminan	1 Tahun

Tekanan Tinggi CNC Harmonic Drive Gear Unit Tekanan Gelombang Gearbox Reducer 1

Gambar PDF

LSS-14-XX-U-I.pdf LSS-17-XX-U-I.pdf LSS-20-XX-U-I.pdf

LSS-25-XX-U-I.pdf LSS-32-XX-U-I.pdf LSS-40-XX-U-I.pdf
