OEM Miniature Strain Wave Gear Box Zero Backlash Gearbox Penggerak Harmonik

Kotak gir gelombang ketegangan OEM

Kotak gir gelombang ketegangan harmonis

Penggerak Gear Harmonik OEM

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Model 8, Model 11

Hubungi Kami

Minta Kutipan

OEM Miniature Strain Wave Gear Box Zero Backlash Gearbox Penggerak Harmonik

Rincian produk

Produk:

Penggerak Harmonik Miniatur

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

50, 80, 100

Reaksi:

≤30 Busur Detik

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

10000 jam

Model:

8, 11

Berat badan:

0,06 hingga 0,27kg

Jaminan:

1 tahun

Warna:

Slipper

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Penggerak Harmonik Miniatur Kapasitas Beban Tinggi

Name: OEM Miniature Strain Wave Gear Box Zero Backlash Gearbox Penggerak Harmonik
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 8, Model 11
Availability: InStock

Deskripsi Produk

Unit gear penggerak harmonik model 8 dan model 11 dari seri LS dan LH dikenal sebagai pengurang gelombang ketegangan berbentuk mini.
Reduktor gelombang ketegangan miniatur seri LS dan LH memberikan akurasi penentuan posisi yang tinggi dalam paket yang sangat kompak.
Penggerak harmonik ini sangat cocok untuk aplikasi semikonduktor dan robotika, terutama ujung poros lengan untuk robot industri kecil dan kolaboratif,mesin industri di mana berat adalah faktor kritis.

Fitur Utama

• Kompak dan ringan

• Keakuratan posisi yang tinggi

• Kapasitas torsi tinggi
• Kapasitas beban radial, aksial, dan momentum yang tinggi

• Tiga rasio pengurangan tersedia: 50:1 sampai 100:1

Tabel Parameter Nominal Seri LS

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop				Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	kg	Jam
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.08	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.08	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.25	10000
11	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3	8500	3500	≤ 30	0.17	10000

Tabel Parameter Nominal Seri LH

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop				Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	kg	Jam
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

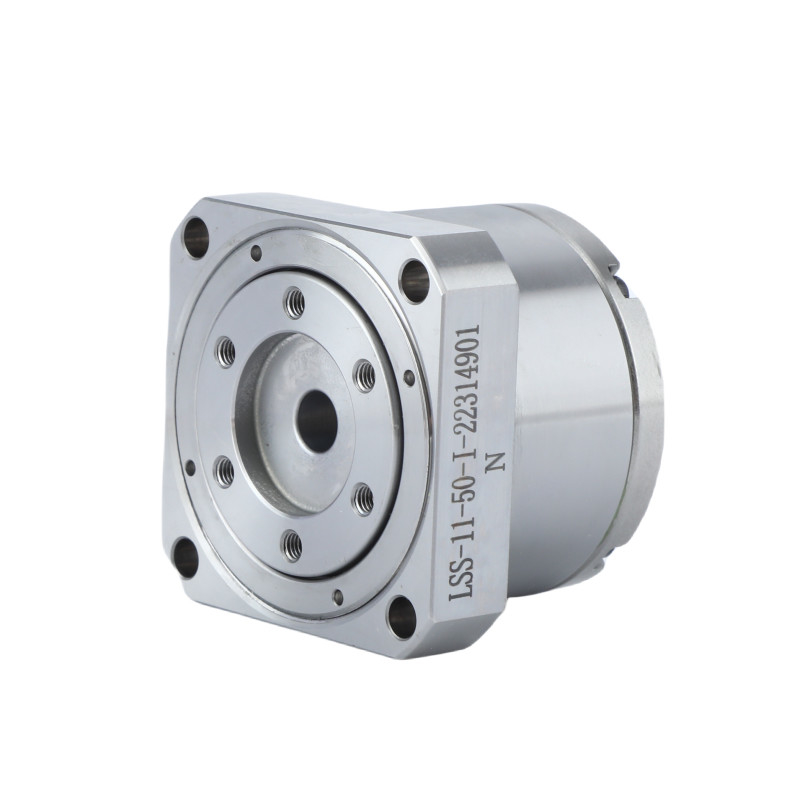

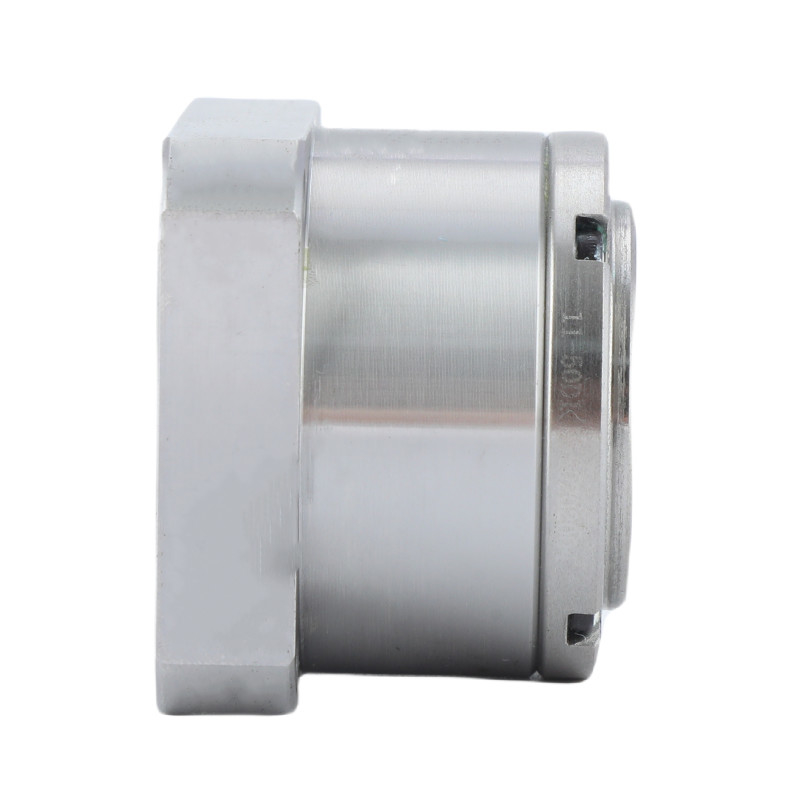

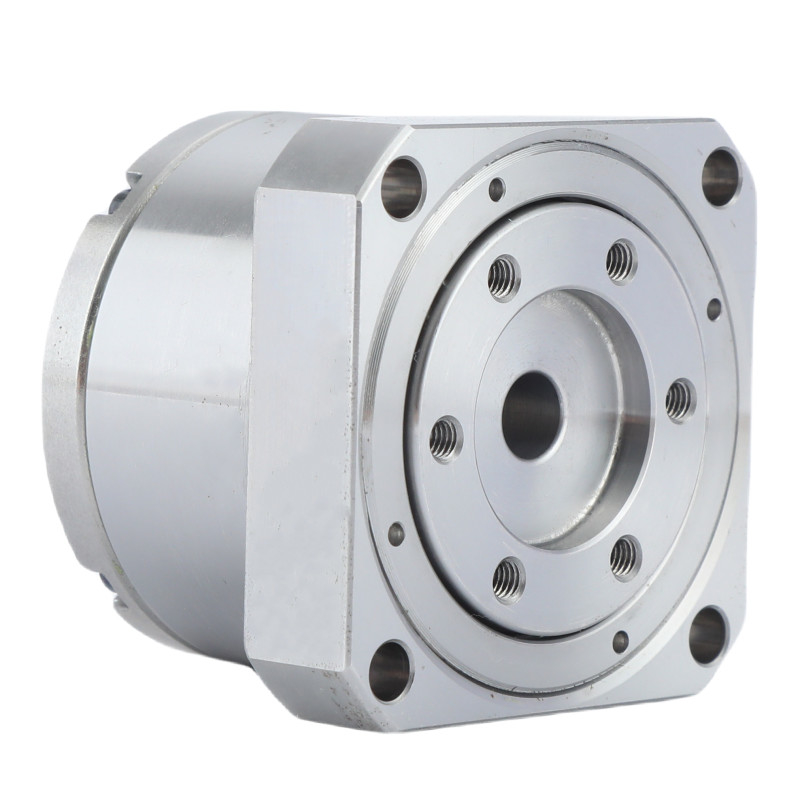

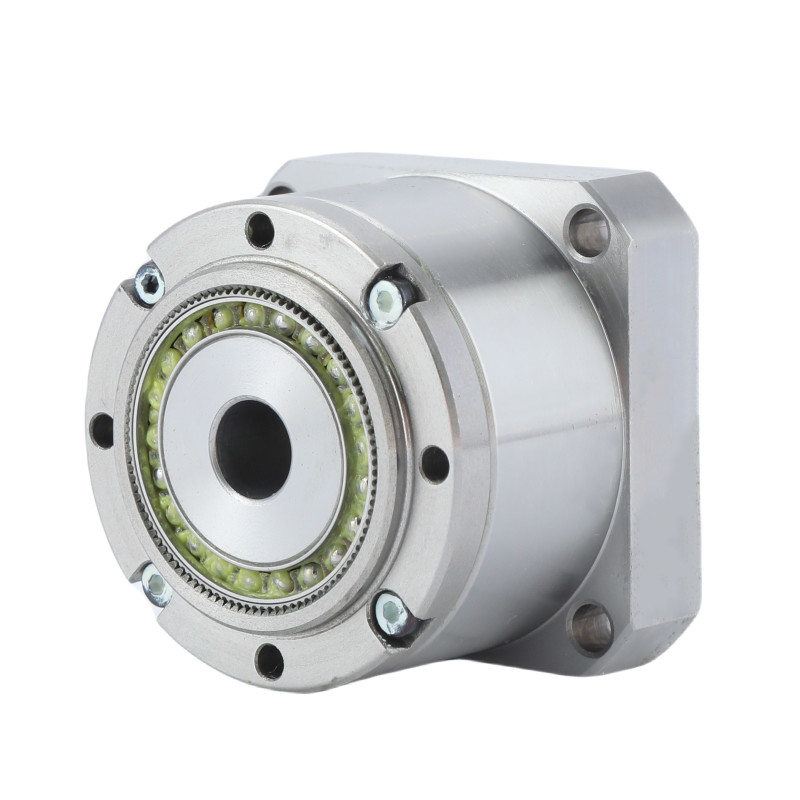

Gambar Rincian

Atribut Utama dariLS dan LH Series Miniatur Harmonic Drive
Produk	Penurun Gelombang Tekanan Mini
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	50, 80, 100
Reaksi keras	Kurang dari 30 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	10000 jam
Model	8, 11
Berat badan	00,06 sampai 0,27 kg
Jaminan	1 tahun

Aplikasi

Penggerak harmonik, atau penggerak gigi harmonik, adalah mekanisme gigi khusus yang dikenal karena presisi dan desain kompaknya.Mereka menemukan aplikasi di berbagai bidang karena sifat unik mereka.

Robotika	Penggerak harmonik banyak digunakan dalam robotika karena rasio torsi berat dan presisi yang tinggi.
Perlengkapan udara	Dalam teknik aerospace, drive ini digunakan dalam sistem satelit dan pesawat ruang angkasa karena keandalan dan kompaknya.Mereka sangat penting dalam mekanisme yang membutuhkan presisi tinggi dan minimal reaksi balik, seperti antena satelit dan roda pendaratan.
Perangkat Medis	Penggerak harmonik digunakan dalam berbagai perangkat medis, termasuk robot bedah dan peralatan diagnostik.Keakuratan dan gerakan mulus mereka sangat penting untuk operasi halus dan diagnosis yang akurat.
Otomatisasi Industri	Mereka digunakan dalam sistem otomatisasi industri untuk tugas-tugas seperti penanganan bahan, perakitan, dan alat mesin.Kemampuan mereka untuk menangani beban tinggi sambil menjaga presisi membuat mereka cocok untuk aplikasi ini.
Sistem optik	Penggerak harmonik digunakan dalam sistem optik, seperti teleskop dan kamera presisi tinggi, di mana penentuan posisi yang akurat dan permainan mekanis minimal sangat penting.
Otomotif	Dalam aplikasi otomotif, penggerak harmonik dapat ditemukan dalam sistem yang membutuhkan kontrol gerak yang kompak dan efisien,seperti pada jenis mekanisme kemudi tertentu atau sistem bantuan pengemudi canggih (ADAS).
