Tempat asal:
Jiangsu, Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
Model 14, 17, 20, 25, 32, 40
Deskripsi Produk

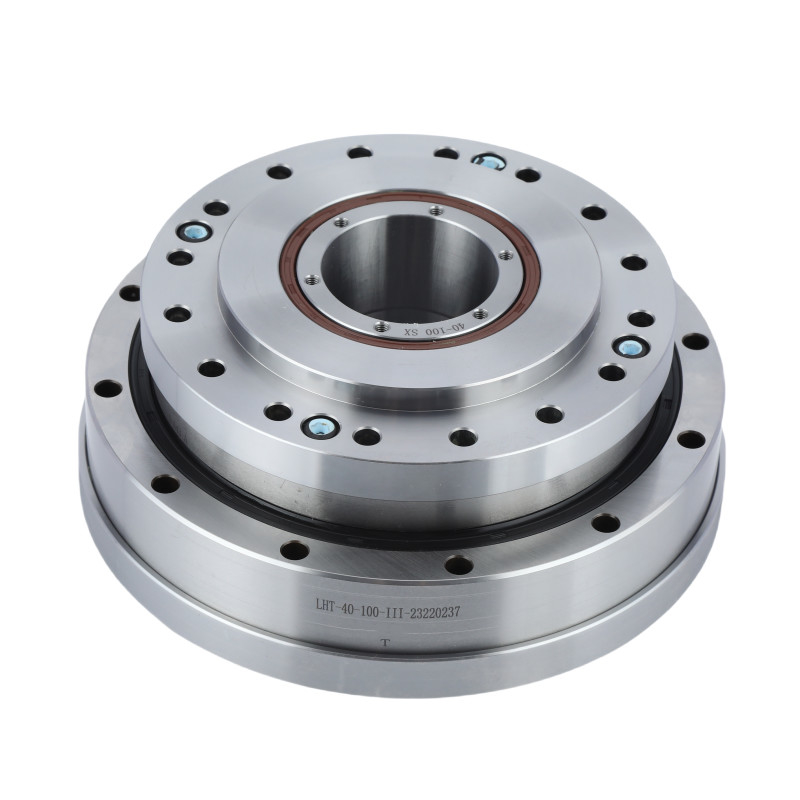

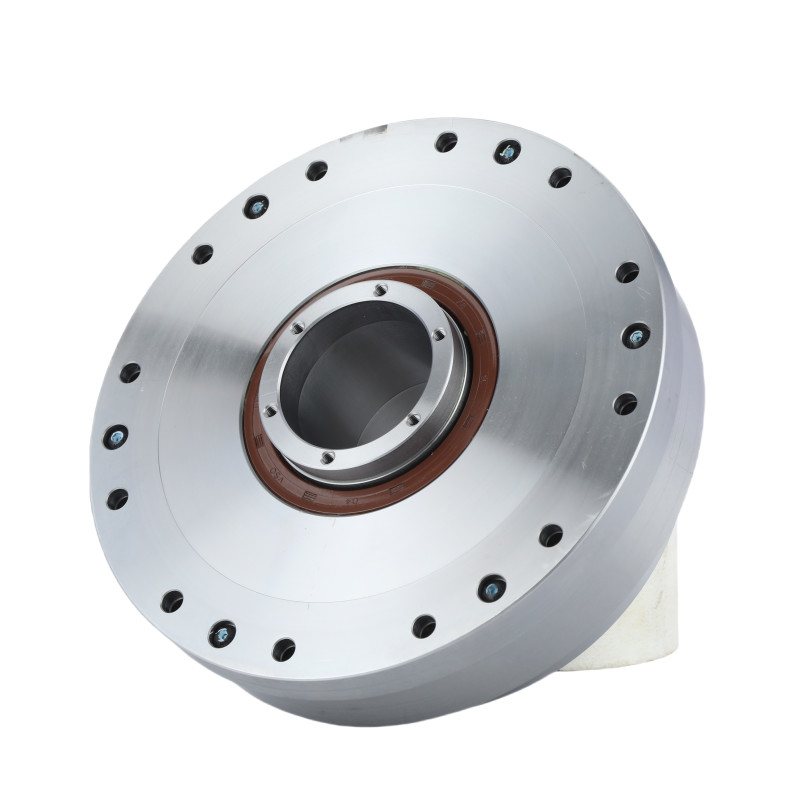

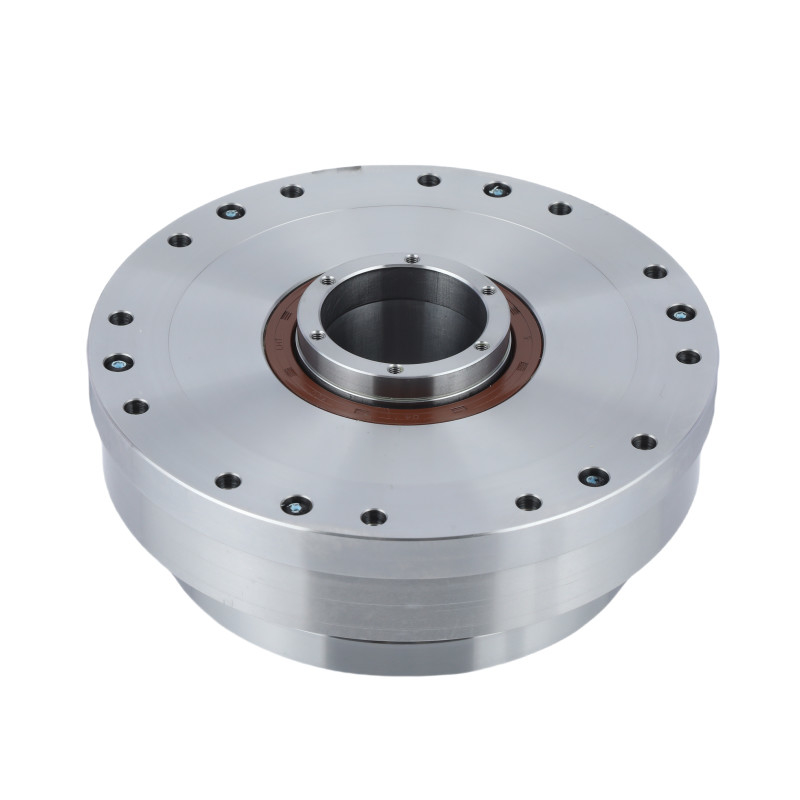

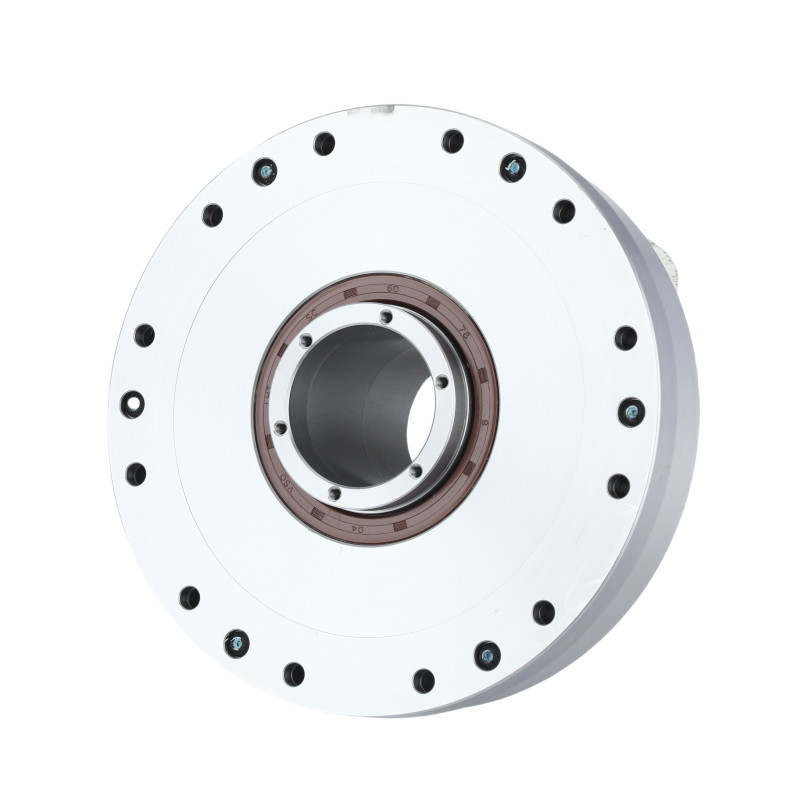

Reduktor gelombang ketegangan bersegel seri LHT - III adalah torsi tinggi yang disegel sepenuhnya, reduktor gigi presisi tinggi.
Gear gelombang ketegangan tertutup ini sangat cocok untukmesin alat.
Fitur Utama
Tabel parameter nominal seri LHT - III
| Model | Rasio pengurangan | Torsi nominal pada input 2000r/min | Torsi puncak yang diizinkan pada start dan stop | Nilai maksimum yang diizinkan untuk torsi beban rata-rata | Torsi momentum maksimum yang diizinkan | Kecepatan rotasi input maksimum yang diizinkan (Grem) |
Kecepatan rotasi input rata-rata yang diizinkan (Grem) |
Reaksi keras | Berat badan | Kehidupan desain | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/menit | r/menit | Arc Sec | kg | Jam | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.7 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 | 0.99 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | 1.32 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 2.02 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 4.2 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | 7.2 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||
Gambar Rincian
| Atribut Utama dariLS danReduktor Gelombang Tekanan Segel Seri LHT - III | |||
| Produk | Penurun Gelombang Ketegangan yang Disegel | ||
|
Bahan
|
Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas | ||
|
Rasio Pengurangan
|
50, 80, 100, 120, 160 | ||
|
Reaksi keras
|
Kurang dari 20 detik busur | ||
|
Kecepatan input rata-rata
|
3500 r/menit | ||
|
Kecepatan Masuk Maksimal
|
8500 r/menit | ||
|
Kehidupan yang Dirancang
|
15000 jam | ||
|
Model
|
14, 17, 20, 25, 32, 40 | ||
|
Berat badan
|
00,7 sampai 7,2 kg | ||
| Jaminan | 1 tahun | ||
Aplikasi
|
|
|
| Robot Industri | Perangkat Medis | Semikonduktor |
