Ultra Thin High Static Torque Harmonic Drive Robotics Gearbox Harmonik

High Static Torque gearbox penggerak harmonik

Gearbox penggerak harmonik pengurangan

Gir pengurangan harmonik dengan torsi statis tinggi

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Model 14, 17, 20, 25, 32

Hubungi Kami

Minta Kutipan

Ultra Thin High Static Torque Harmonic Drive Robotics Gearbox Harmonik

Rincian produk

Produk:

LSD-I Ultra - Peredam Gelombang Regangan Datar

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

50, 80, 100

Reaksi:

≤20 Busur Detik

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

10000 jam

Model:

14, 17, 20, 25, 32

Berat badan:

0,37 hingga 2,48kg

Warna:

Slipper

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Ultra Thin High Static Torque Harmonic Drive (Menggerak Harmonik dengan Torsi Statik Tinggi yang Sangat Ringan)

Name: Ultra Thin High Static Torque Harmonic Drive Robotics Gearbox Harmonik
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 14, 17, 20, 25, 32
Availability: InStock

Deskripsi Produk

LSD - I seri harmonik drive dikenal sebagai ultra-datarGelombang keteganganunit gear.

Desain yang fleksibel ini memberikan akurasi posisi yang sangat baik dan presisi rotasi

Penggerak harmonik ultra-datar inisangat cocok untuk digunakan sebagai sendi ujung robot dan pengurangan pelanggan akhir.

Fitur Utama LSD Series Harmonic Drive

Struktur ultra datar
Desain yang kompak dan ringkas
Kapasitas torsi statis tinggi
Input dan output koaksial
Keakuratan posisi yang sangat baik dan presisi rotasi

Tabel Parameter Nominal LSD - Seri I Harmonic Drive

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop				Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	kg	Jam
14	50	3.7	0.38	12	1.2	4.8	0.49	24	2.4	8500	3500	≤ 20	0.37	9000
	80	5.4	0.55	16	1.6	7.7	0.79	35	3.6					10000
	100	5.4	0.55	19	1.9	7.7	0.79	35	3.6					10000
17	50	11	1.1	23	2.3	18	1.9	48	4.9	7300	3500	≤ 20	0.49	9000
	80	15	1.5	29	3	19	1.9	61	6.2					10000
	100	16	1.6	37	3.8	27	2.8	71	7.2					10000
20	50	17	1.7	39	4	24	2.4	69	7	6500	3500	≤ 20	0.68	9000
	80	24	2.4	51	5.2	33	3.4	89	9.1					10000
	100	28	2.9	57	5.8	34	3.5	95	9.7					10000
25	50	27	2.8	69	7	38	3.9	127	13	5600	3500	≤ 20	1.25	9000
	80	44	4.5	96	9.8	60	6.1	179	18					10000
	100	47	4.8	110	11	75	7.6	184	19					10000
32	50	53	5.4	151	15	75	7.6	268	27	4800	3500	≤ 20	2.48	9000
	80	83	8.5	213	22	117	12	398	41					10000
	100	96	10	233	24	151	15	420	43					10000

Gambar Rincian

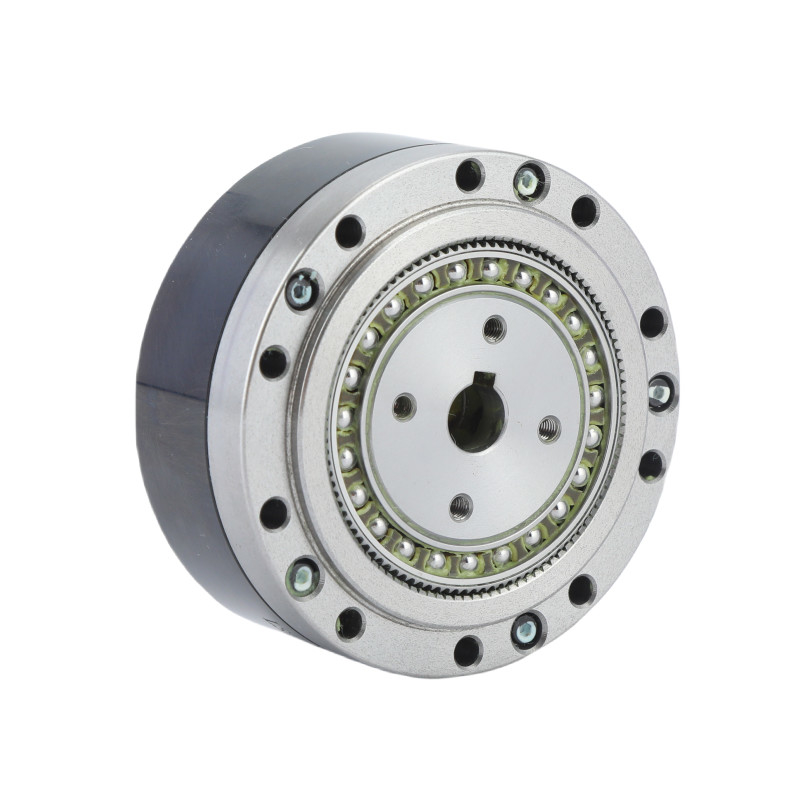

Ultra Thin High Static Torque Harmonic Drive Robotics Gearbox Harmonik 0

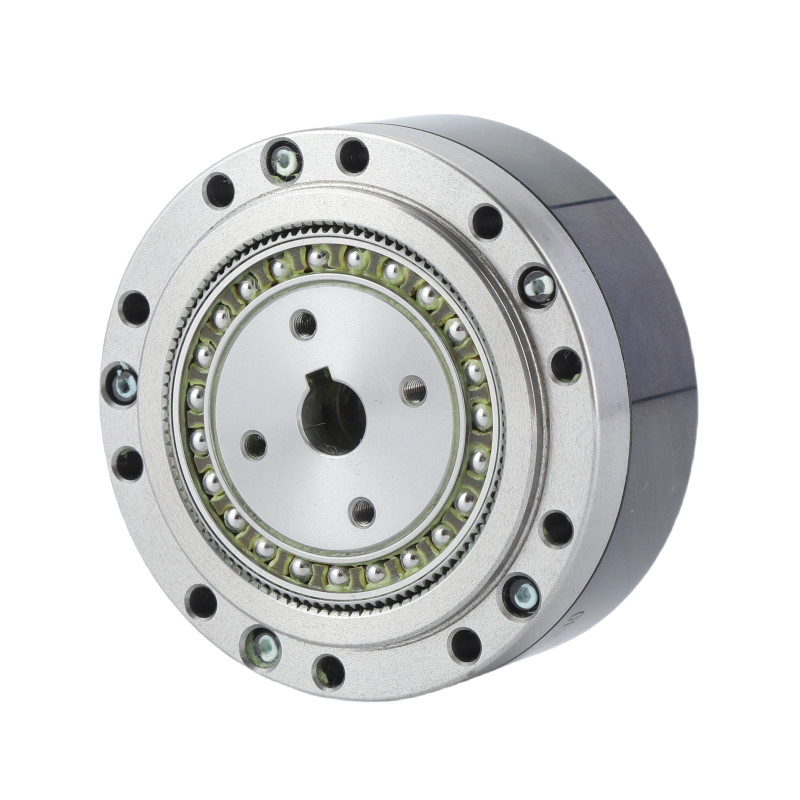

Ultra Thin High Static Torque Harmonic Drive Robotics Gearbox Harmonik 1

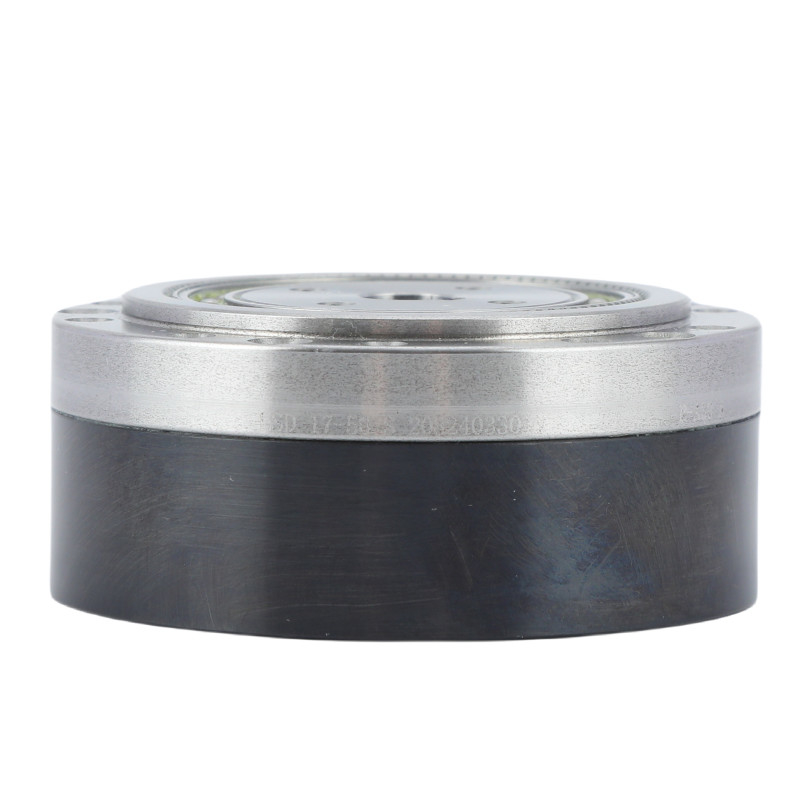

Ultra Thin High Static Torque Harmonic Drive Robotics Gearbox Harmonik 2

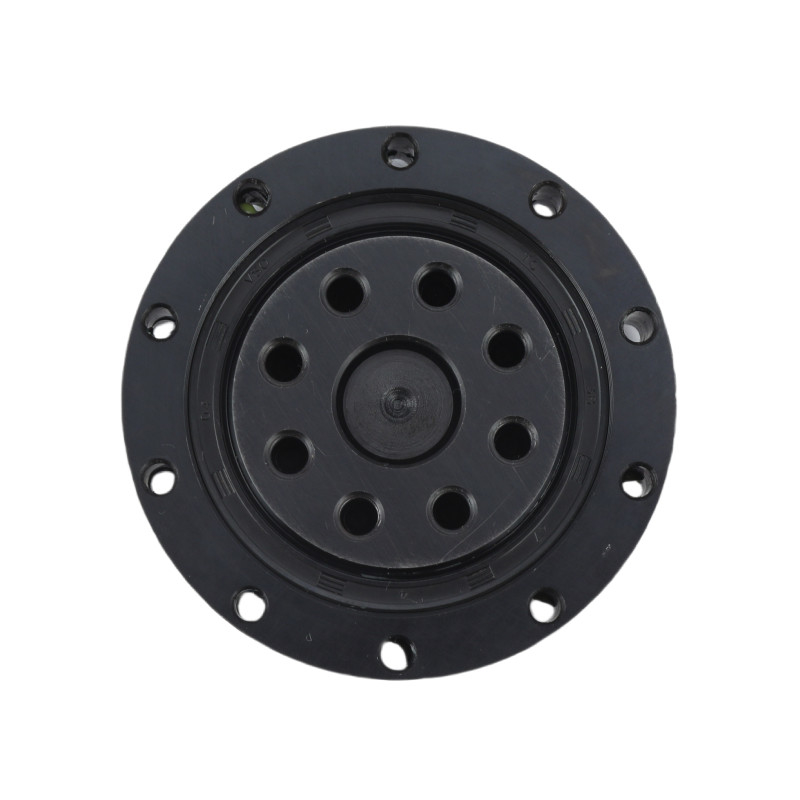

Ultra Thin High Static Torque Harmonic Drive Robotics Gearbox Harmonik 3

Atribut utama dari LSD - Seri I Ultra - Flat Depression Wave Reducer
Produk	Drive harmonik ultra - Flat
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	50, 80, 100
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	10000 jam
Model	14, 17, 20, 25, 32
Berat badan	00,37 sampai 2,48 kg
Jaminan	1 tahun

Aplikasi


Sistem Manufaktur	Sistem kemasan	Robot Huamnoid	Perangkat Medis

PDF Gambar Unduh

LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf LSD-17-P-XX-U-I.pdf

LSD-17-XX-U-I.pdf LSD-20-P-XX-U-I.pdf LSD-20-XX-U-I.pdf

LSD-25-P-XX-U-I.pdf LSD-25-XX-U-I.pdf LSD-32-P-XX-U-I.pdf

LSD-32-XX-U-I.pdf
