Gelang Input Ultra Flat Deformation Wave Reducer Gear Besar Kerongkongan LHD - III

Reduktor gelombang ketegangan Ultra Flat

Pengurangan gelombang ketegangan Gear

Peralatan gelombang tegangan ultra datar

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Model 14, 17, 20, 25, 32

Hubungi Kami

Minta Kutipan

Gelang Input Ultra Flat Deformation Wave Reducer Gear Besar Kerongkongan LHD - III

Rincian produk

Produk:

LHD - III Ultra - Flat Depression Wave Reducer

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

501:1 sampai 160:1

Reaksi:

≤20 Busur Detik

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Kecepatan Masukan Maks:

8500 r/menit

Merancang hidup:

10000 jam

Model:

14, 17, 20, 25, 32

Struktur:

Kosong

Berat badan:

00,64 sampai 3,56 kg

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Ultra - Flat LHD - III Large Hollow Input Shaft Depression Wave Reducer

Name: Gelang Input Ultra Flat Deformation Wave Reducer Gear Besar Kerongkongan LHD - III
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 14, 17, 20, 25, 32
Availability: InStock

Deskripsi Produk

Seri LHD - III reducer gelombang ketegangan adalah unit gir ultra-datar dengan kapasitas torsi tinggi.

Ini dirancang dengan tata letak yang kompak dan sederhana untuk integrasi yang mudah, membantu menawarkan jejak kecil dan berat yang berkurang untuk aplikasi terbatas ruang.

Reduktor gigi ultra datar ini sangat cocok untuk digunakan sebagai sendi ujung robot dan reduktor pelanggan akhir.

Fitur Utama

Struktur ultra datar
Desain yang kompak dan sederhana
Ukuran kecil dan ringan
Kapasitas torsi tinggi dan kekakuan tinggi
Input dan output koaksial

Tabel Parameter Nominal dari seri LHD - III

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min	Torsi puncak yang diizinkan pada start dan stop	Nilai maksimum yang diizinkan untuk torsi beban rata-rata	Torsi momentum maksimum yang diizinkan	Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min	Torsi puncak yang diizinkan pada start dan stop		Torsi momentum maksimum yang diizinkan			Reaksi keras	Berat badan	Kehidupan desain
		Nm	Nm	Nm	Nm	r/menit	r/menit	Arc Sec	Kilo	Jam
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.64	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.87	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	1.14	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	1.75	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	3.56	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

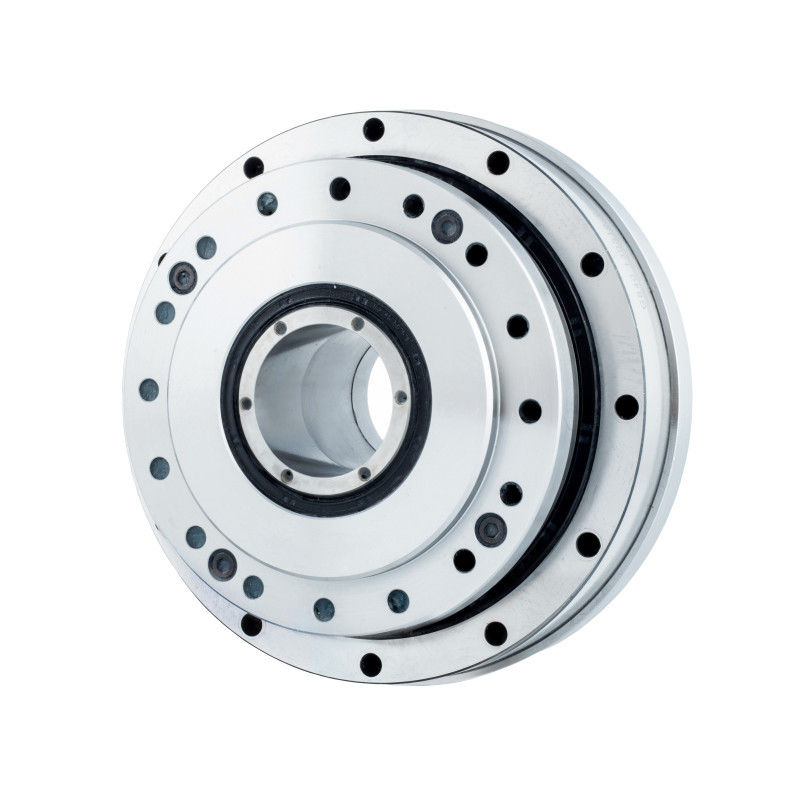

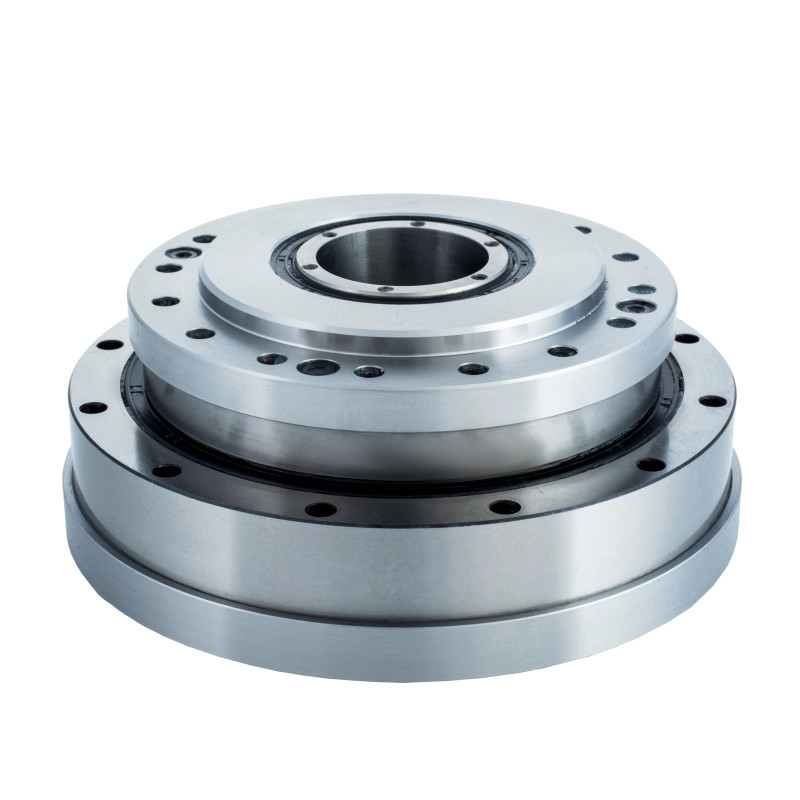

Gambar Rincian

Gelang Input Ultra Flat Deformation Wave Reducer Gear Besar Kerongkongan LHD - III 0

Gelang Input Ultra Flat Deformation Wave Reducer Gear Besar Kerongkongan LHD - III 1

Gelang Input Ultra Flat Deformation Wave Reducer Gear Besar Kerongkongan LHD - III 2

Atribut utama LHD - Seri III Ultra - Flat Depression Wave Reducer
Produk	Ultra - Flat Depression Wave Reducer (pengurangi gelombang ketegangan ultra datar)
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	50, 80, 100
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	10000 jam
Model	14, 17, 20, 25, 32
Berat badan	00,34 sampai 1,9 kg
Jaminan	1 tahun

Aplikasi


Robot Industri	Ruang Udara	Sistem kemasan

PDF Gambar Unduh

LHD-14-XX-U-III.pdf LHD-17-XX-U-III.pdf LHD-20-XX-U-III.pdf

LHD-25-XX-U-III.pdf LHD-32-XX-U-III.pdf
