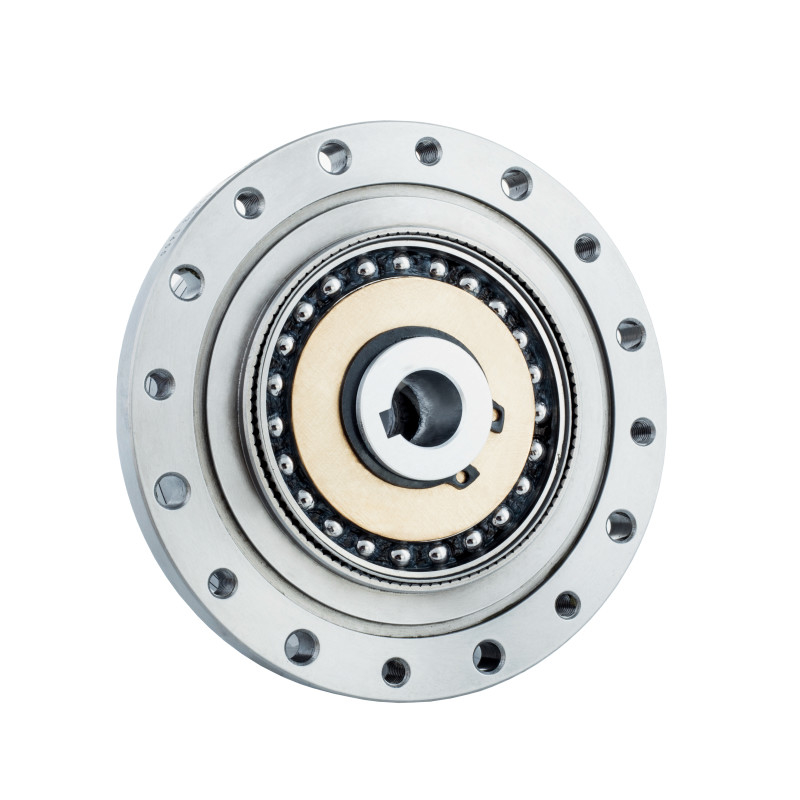

Efisiensi Tinggi Tekanan Gelombang Gearbox Generator Reducer Zero Backlash

Reduktor gearbox gelombang

Zero Backlash gearbox gelombang

Generator gelombang ketegangan Zero Backlash

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Model 14/17/20/20/25/32/40

Hubungi Kami

Minta Kutipan

Efisiensi Tinggi Tekanan Gelombang Gearbox Generator Reducer Zero Backlash

Rincian produk

Produk:

LSG - II Kapasitas Torsi Tinggi Penurun Gelombang Tekanan

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

50, 80, 100, 120

Reaksi:

≤20 Busur Detik

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Kecepatan masukan maksimum:

8500 r/menit

Merancang hidup:

15000 jam

Model:

14, 17, 20, 25, 32, 40

Berat badan:

0,51 hingga 4,6kg

Jaminan:

1 tahun

Warna:

Slipper

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Efisiensi Tinggi LSG - Seri II Strain Wave Reducer Zero Backlash

Name: Efisiensi Tinggi Tekanan Gelombang Gearbox Generator Reducer Zero Backlash
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 14/17/20/20/25/32/40
Availability: InStock

Deskripsi Produk

Reduktor gelombang ketegangan seri LSG-II dikembangkan khusus untuk aplikasi torsi tinggi.

Dibandingkan dengan seri LSS standar, kapasitas bantalan torsi melebihi 30%, ia membanggakan masa pakai yang ditingkatkan lebih dari 43%, berusaha untuk kapasitas beban dan keandalan yang tinggi.

Gear harmonik seri LSG - II dapat digunakan secara luas dalam robot humanoid, peralatan manufaktur semikonduktor, peralatan manufaktur sirkuit cetak, alat mesin logam, peralatan fotovoltaik.

Fitur Utama

Struktur jenis cangkir
Tidak ada reaksi
Rasio pengurangan 50:1 sampai 160:1
Keakuratan dan efisiensi yang lebih tinggi
Kekuatan torsi tinggi
Operasi yang lancar
Bantalan keluaran roller silang yang kuat

Sppengelolaans

Tabel parameter nominal seri LSG - II

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop				Torsi momentum maksimum yang diizinkan				Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	Kilo	Jam
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	¢ 20	0.51	10000
	80	10	1	30	3.1	14	1.4	58[1]	5.9[1]					15000
	100	10	1	36	3.7	14	1.4	58[1]	5.9[1]					15000
	120	10	1	36	3.7	14	1.4	58[1]	5.9[1]					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	¢ 20	0.67	10000
	80	29	2.9	56	5.7	35	3.6	109[1]	11[1]					15000
	100	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
	120	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	¢ 20	0.96	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	¢ 20	1.46	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	¢ 20	3.11	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	¢ 20	4.6	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1510[1]	154[1]					15000
[1]Torsi maksimum yang diizinkan dibatasi oleh torsi penggerak sekrup kopling di ujung output

Gambar Rincian

Atribut Utama dariKapasitas Torsi Lebih Tinggi LSG - Seri II Penurun Gelombang Tekanan
Produk	Reduktor harmonik torsi kapasitas yang lebih tinggi
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	50, 80, 100, 120
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	15000 jam
Model	14, 17, 20, 25, 32, 40
Berat badan	00,51 sampai 4,6 kg
Jaminan	1 Tahun

PDF Gambar Unduh

LSG-14-XX-U-II.pdf LSG-17-XX-U-II.pdf LSG-20-XX-U-II.pdf

LSG-25-XX-U-II.pdf LSG-32-XX-U-II.pdf
