Name: Zero Backlash Harmonic Drive Generator Gelombang Depresi Gelombang Reducer Custom
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Rumah > Produk > Penggerak Harmonik >

Zero Backlash Harmonic Drive Generator Gelombang Depresi Gelombang Reducer Custom

Generator gelombang penggerak harmonik Reducer

Generator gelombang drive harmonik khusus

Zero Backlash Harmonik Drive

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

14/17/20/20/25/32/40

Hubungi Kami

Minta Kutipan

Zero Backlash Harmonic Drive Generator Gelombang Depresi Gelombang Reducer Custom

Rincian produk

Produk:

Roda Gigi Harmonik Seri LHG - II

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

501:1 sampai 160:1

Reaksi:

≤20 Busur Detik

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Kecepatan masukan maksimum:

8500 r/menit

Merancang hidup:

15000 jam

Model:

14, 17, 20, 25, 32, 40

Berat badan:

0,4 hingga 4,4kg

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Zero Backlash LHG - Seri II Penurun Gelombang Tekanan

Deskripsi Produk

Reduktor gelombang ketegangan seri LHG - IIIni memberikan faktor bentuk yang kompak untuk integrasi yang hemat ruang dan memungkinkan motor untuk terhubung langsung ke gearbox untuk pemasangan yang disederhanakan.

Reduktor harmonik ini dikembangkan khusus untuk aplikasi torsi tinggi. Dibandingkan dengan reduktor gelombang ketegangan standar, seri LHG - II menawarkan kapasitas torsi 30% lebih tinggi,memastikan kinerja yang superior dalam aplikasi yang menuntut, bersama dengan peningkatan 43% dalam umur layanan.

Fitur Utama

Desain yang kompak dan ringkas
Kekuatan torsi tinggi
Input dan output koaksial
Tidak ada reaksi
Keakuratan posisi yang sangat baik dan presisi rotasi

Tabel Parameter Nominal Seri LHG - II

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop				Torsi momentum maksimum yang diizinkan				Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	Kilo	Jam
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.4	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20	0.54	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	0.72	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	1.22	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	2.54	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20	4.4	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

Gambar Rincian

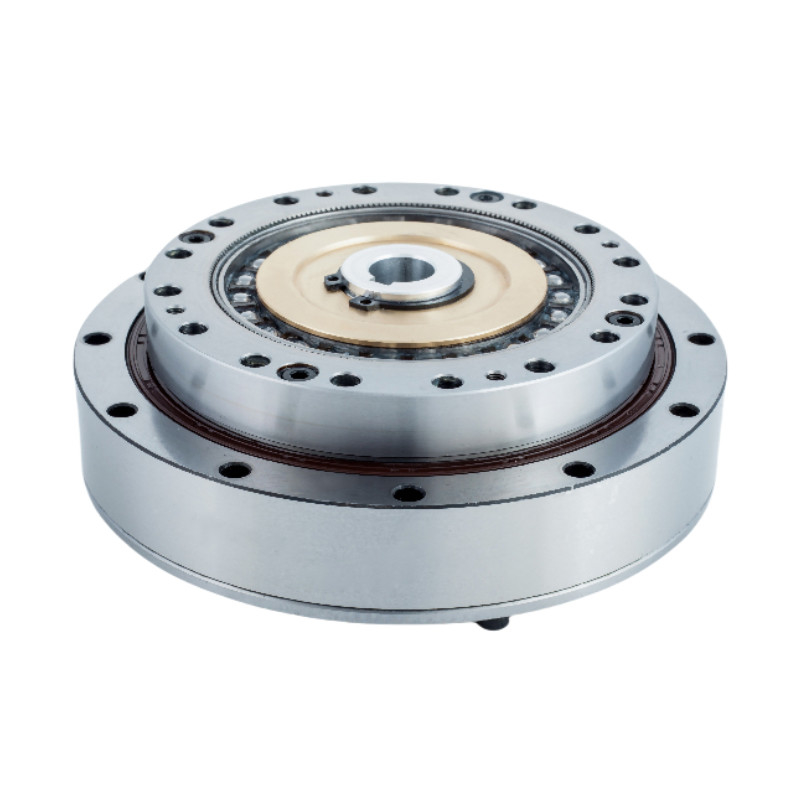

Zero Backlash Harmonic Drive Generator Gelombang Depresi Gelombang Reducer Custom 0

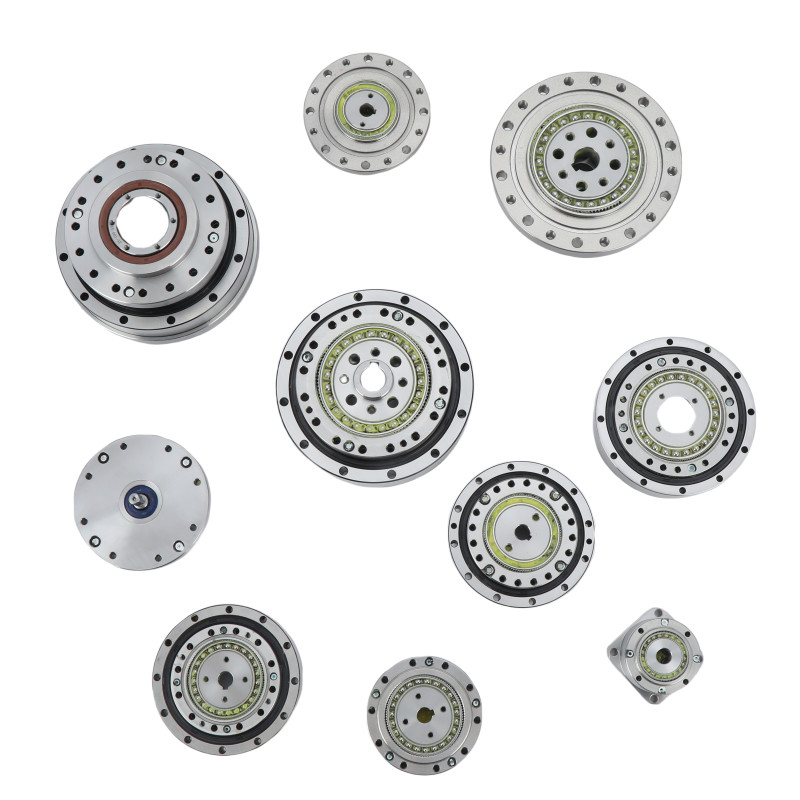

Zero Backlash Harmonic Drive Generator Gelombang Depresi Gelombang Reducer Custom 1

Atribut utama dari LHG - Seri II Reducer Gelombang Tekanan
Produk	Reduktor Harmonik Seri LHG-II
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	501:1 sampai 160:1
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	15000 jam
Model	14, 17, 20, 25, 32, 40
Berat badan	0.4 sampai 4,4 kg
Jaminan	1 Tahun

Aplikasi


Robot Industri	Robot Huamnoid	Semikonduktor

PDF Gambar Unduh

LHG-14-XX-U-II.pdf LHG-17-XX-U-II.pdf LHG-20-XX-U-II.pdf

LHG-25-XX-U-II.pdf LHG-32-XX-U-II.pdf
