Name: High Torsional Depression Wave Gear Boxes Reducer Harmonic Drive Generator Unit
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Price: dapat dinegosiasikan USD
Availability: InStock

Rumah > Produk > Penggerak Harmonik >

High Torsional Depression Wave Gear Boxes Reducer Harmonic Drive Generator Unit

kotak gigi gelombang ketegangan Reducer

Gearbox gelombang ketegangan Harmonic Drive

Generator gelombang gerak harmonik Gelombang ketegangan

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

14/17/20/20/25/32/40

Hubungi Kami

Minta Kutipan

High Torsional Depression Wave Gear Boxes Reducer Harmonic Drive Generator Unit

Rincian produk

Produk:

LHT - Peredam Gelombang Regangan Seri I

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

501:1 sampai 160:1

Reaksi:

≤20 Busur Detik

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Kecepatan masukan maksimum:

8500 r/menit

Merancang hidup:

15000 jam

Model:

14, 17, 20, 25, 32, 40

Berat badan:

0,4 hingga 4,4kg

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

High Torsional Stiffness LHT - I Series Harmonic Drive Gearbox

Deskripsi Produk

Flexspline seri LHT-I memiliki struktur silinder standar bergelombang bergelombang, menggunakan generator gelombang tipe bodi tunggal.

Reduktor harmonik ini memiliki struktur yang kompak. poros masuk langsung cocok dengan lubang dalam generator gelombang dan terhubung melalui tombol datar.Hal ini dapat digunakan dalam mode koneksi untuk memperbaiki ujung spline kaku dan output ujung flexspline; juga dapat digunakan dalam mode koneksi untuk mengikat ujung flexspline dan mengeluarkan ujung spline kaku.

Unit gigi seri LHT - I dapat digunakan secara luas dalam robot, robot humanoid, peralatan manufaktur semikonduktor, peralatan manufaktur FPD, dan peralatan manufaktur keramik kaca.

Fitur Utama

Desain yang kompak dan ringkas
Input dan output koaksial
Tidak ada reaksi
Rasio pengurangan 50:1 sampai 160:1
Efisiensi tinggi
Motor penggerak langsung
Keakuratan posisi yang sangat baik dan presisi rotasi

Tabel Parameter Nominal Seri LHT - I

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop				Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	kg	Jam
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.4	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.54	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.72	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.22	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	2.54	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.4	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

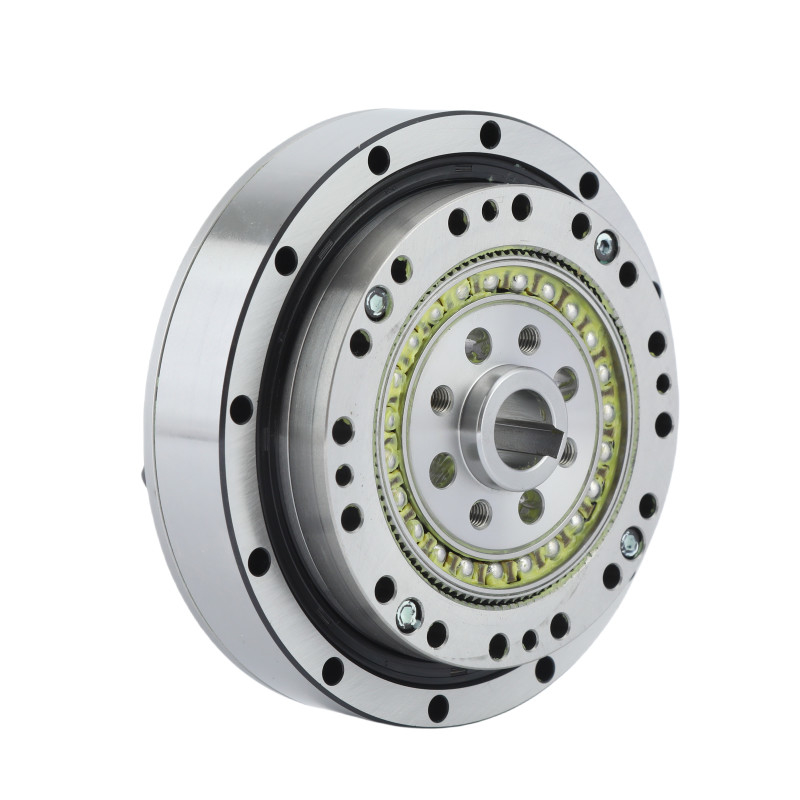

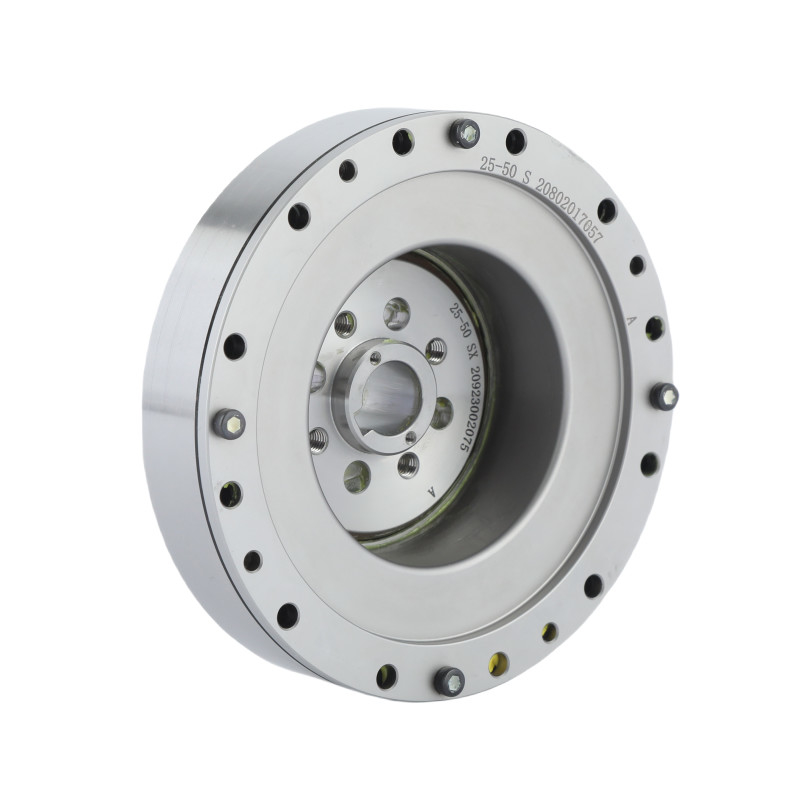

Gambar Rincian

Atribut Utama LHT - I Harmonic Gears
Produk	Motor Direct Drive Strain Wave Reducer
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	501:1 sampai 160:1
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	15000 jam
Model	14, 17, 20, 25, 32, 40
Berat badan	0.4 sampai 4,4 kg
Jaminan	1 Tahun

Aplikasi


Robot Industri	Perangkat Medis	Mesin CNC

PDF Gambar Unduh

LHT-14-XX-U-I.pdf LHT-17-XX-U-I.pdf LHT-20-XX-U-I.

LHT-25-XX-U-I.pdf LHT-32-XX-U-I.pdf LHT-40-XX-U-I.pdf
