Name: Torsi Tinggi Tekanan Gelombang Drive Reducer Harmonik Gearbox sepenuhnya disegel
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Rumah > Produk > Penggerak Harmonik >

Torsi Tinggi Tekanan Gelombang Drive Reducer Harmonik Gearbox sepenuhnya disegel

Drive gelombang ketegangan yang disegel sepenuhnya

Gerbang gelombang ketegangan Harmonik

Reduktor gelombang ketegangan Harmonik Gearbox

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

14/17/20/20/25/32/40

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Peredam Gelombang Regangan Seri LHG - III

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

501:1 sampai 160:1

Reaksi:

≤20 Busur Detik

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Kecepatan masukan maksimum:

8500 r/menit

Merancang hidup:

15000 jam

Model:

14, 17, 20, 25, 32, 40

Berat badan:

0,7 hingga 7,2kg

Struktur:

Tersegel sepenuhnya

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

High Torque Harmonic Gearbox sepenuhnya disegel

Deskripsi Produk

LHG - III adalah pengurang gelombang ketegangan torsi tinggi dengan kapasitas torsi 30% lebih tinggi daripada seri LHT standar, memastikan kinerja unggul dalam aplikasi yang menuntut.

Flexspline adalah struktur silinder standar bergelombang bergelombang dengan lubang poros berdiameter besar di tengah cam generator gelombang.

Dengan peningkatan 43% dalam masa pakai, seri LHG - III memberikan keandalan dan umur panjang yang ditingkatkan, meminimalkan waktu henti dan biaya pemeliharaan.

Fitur Utama

Kekuatan torsi tinggi
Lubang berlubang besar
Tidak ada reaksi
Kapasitas torsi tinggi
Desain yang kompak dan sederhana
Unit input poros yang tersedia
Keakuratan posisi yang tinggi

Tabel Parameter Nominal Seri LHG - III

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop				Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	Kilo	Jam
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.7	15000
	80	10	1	30	3.1	14	1.4	61	6.2
	100	10	1	36	3.7	14	1.4	70	7.2
	120	10	1	36	3.7	14	1.4	70	7.2
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20	0.99	15000
	80	29	2.9	56	5.7	35	3.6	113	12
	100	31	3.2	70	7.2	51	5.2	143	15
	120	31	3.2	70	7.2	51	5.2	112	11
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.32	15000
	80	44	4.5	96	9.8	61	6.2	165	17
	100	52	5.3	107	10.9	64	6.5	191	20
	120	52	5.3	113	11.5	64	6.5	191	20
	160	52	5.3	120	12.2	64	6.5	191	20
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	2.02	15000
	80	82	8.4	178	18	113	12	332	34
	100	87	8.9	204	21	140	14	369	38
	120	87	8.9	217	22	140	14	395	40
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4.2	15000
	80	153	16	395	40	217	22	738	75
	100	178	18	433	44	281	29	841	86
	120	178	18	459	47	281	29	892	91
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20	7.2	15000
	80	268	27	675	69	369	38	1270	130
	100	345	35	738	75	484	49	1400	143
	120	382	39	802	82	586	60	1530	156

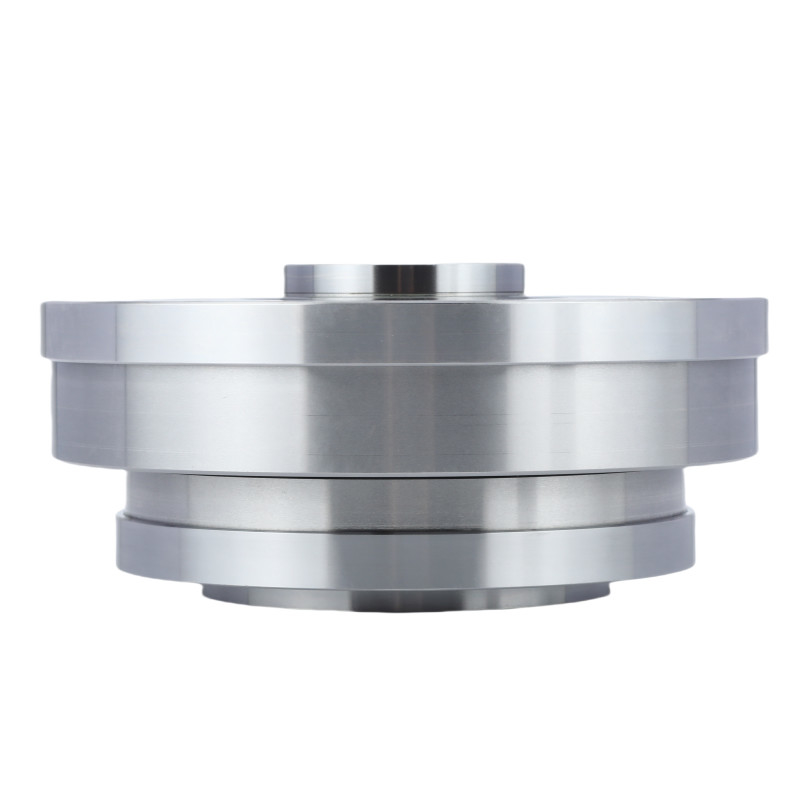

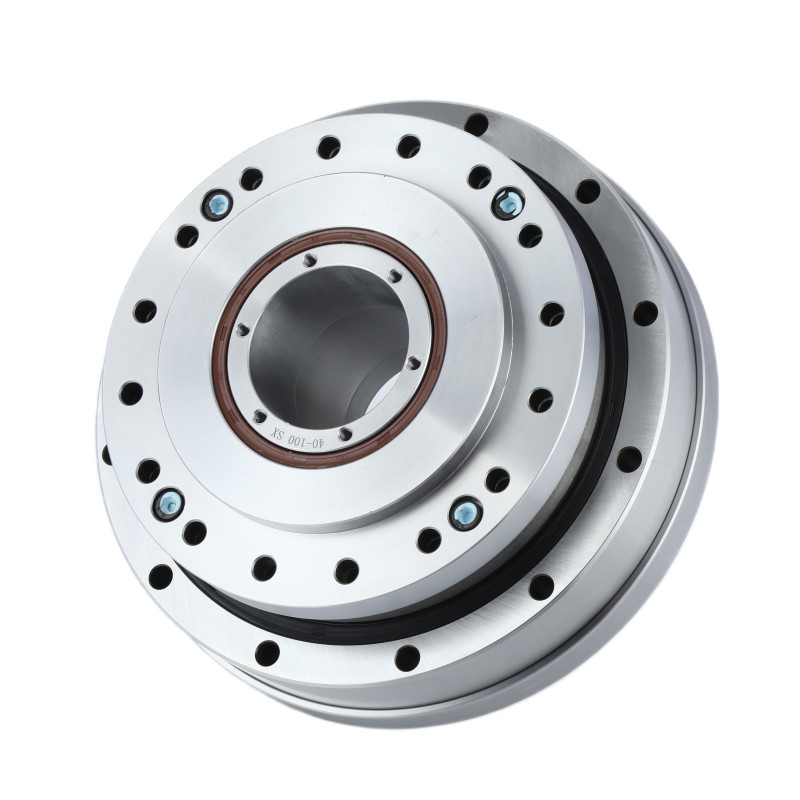

Gambar Rincian

Atribut utama LHG - Seri III Penurun Gelombang Tekanan
Produk	LHG - Seri III Reduktor Harmonik
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	501:1 sampai 160:1
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	15000 jam
Model	14, 17, 20, 25, 32, 40
Struktur	Di tutup sepenuhnya.
Berat badan	00,7 sampai 7,2 kg
Jaminan	1 Tahun

Aplikasi


Sistem kemasan	Mesin CNC	Robot Industri

PDF Gambar Unduh

LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf

LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
