Spesifikasi		Nomor segmen	Rasio	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Torsi output nominal	Nm	tunggal	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	️	️	️	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		ganda	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	️	️	️	️	️	️	️	️	️	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	️
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	️	️	48	125	120	300	560	1200	1800	2900
			70	18	️	48	125	120	300	560	1100	1800	2900
			80	️	️	️	95	100	️	️	️	️	️
			90	️	️	40	95	100	250	460	950	1500	2200
			100	15	️	40	95	100	220	460	950	1400	1900
Inersia putar	Kg.cm3	tunggal	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	️	️	️	️	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		ganda	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	️	️	️	️	️	️	️	️	️	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	️
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	️	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	️	️	️	️	0.13	️	️	️	️	️
			90	️	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

Tabel Parameter		Nomor segmen	Rasio	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Torsi akselerasi maksimum	Nm	1,2	1.8 kali torsi output nominal
Torsi hentian darurat	Nm	1,2	3 kali torsi output nominal
Kecepatan input nominal	rmp	1	4 ~ 10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Kecepatan input nominal	rmp	2	16 ~ 100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Kecepatan input maksimum	rmp	1	4 ~ 10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Kecepatan input maksimum	rmp	2	16 ~ 100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Reaksi balik yang sangat tepat	arcmin	1	4 ~ 10	️	️	️	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reaksi balik yang sangat tepat	arcmin	2	16 ~ 100	️	️	️	️	️	≤3	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	1	4 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	2	16 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	1	4 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	2	16 ~ 100	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Kekuatan orsional	Nm/arcmin	1,2	4 ~ 100	7	10	13	23	31	95	183	529	1030	1421
Max. kekuatan radial	N	1,2	4 ~ 100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Max. kekuatan aksial	N	1,2	4 ~ 100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Saat miring	Nm	1,2	4 ~ 100	55	65	94	106	198	482	1090	4030	6100	8500
Kehidupan Pelayanan	hr	1,2	16 ~ 100	20000hr ((operasi terus menerus 10000hr)
Efisiensi	%	1	4 ~ 10	≥97%
Efisiensi	%	2	16 ~ 100	≥ 94%
Berat badan	kg	1	4 ~ 10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Berat badan	kg	2	16 ~ 100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Suhu operasi	°C	1,2	4 ~ 100	-30°C-90°C
Penggilingan		1,2	4 ~ 100	Lemak sintetis
Kelas Perlindungan		1,2	4 ~ 100	IP65
Posisi pemasangan		1,2	4 ~ 100	Sebarang arah
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	1	4 ~ 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	2	16 ~ 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73

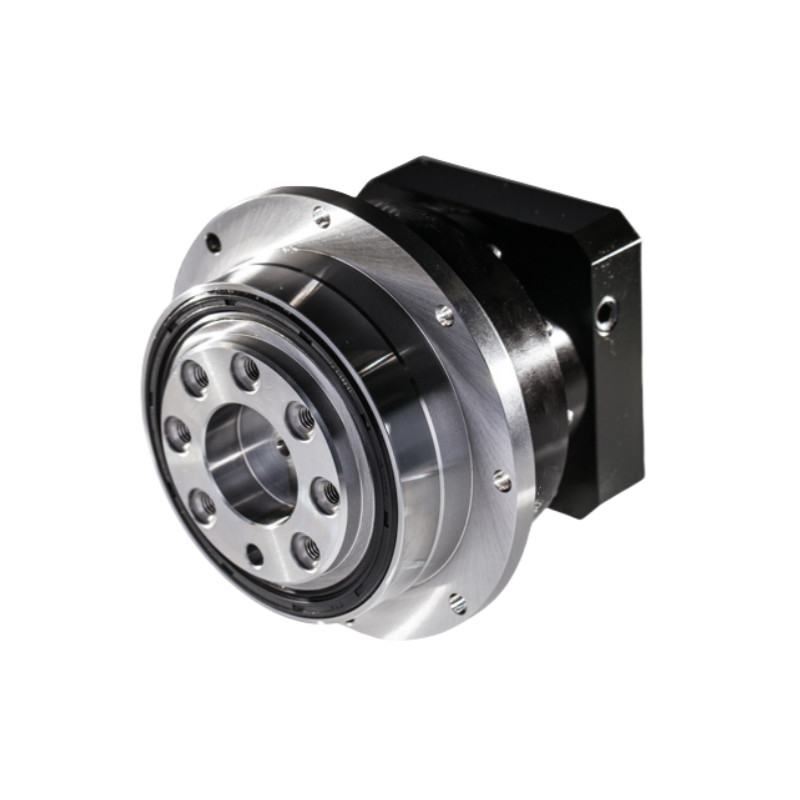

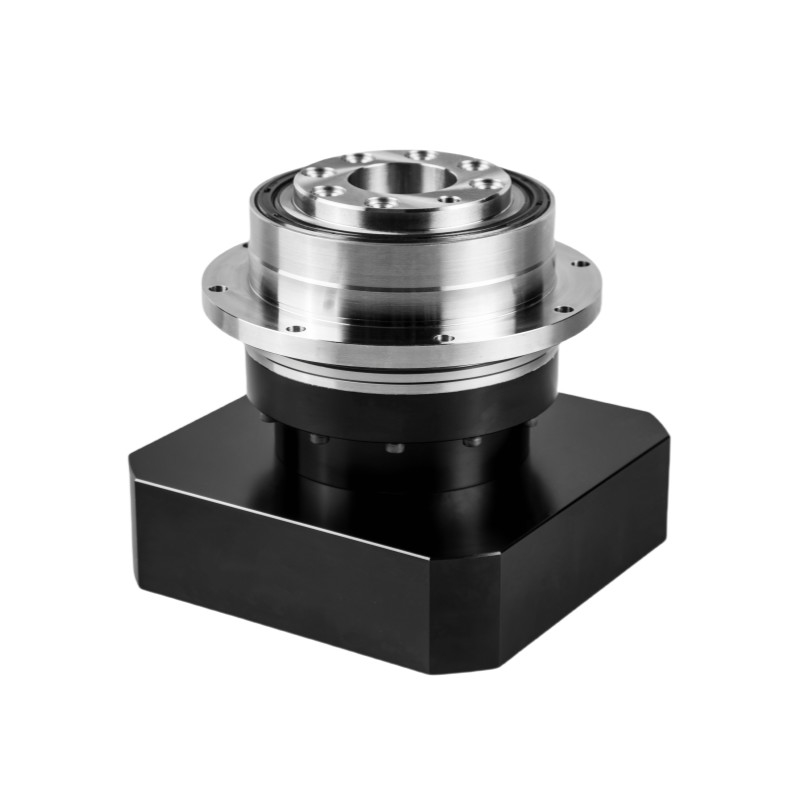

ODM ISO9001 Planetary Gearbox Reducer IP65 Waterproof
