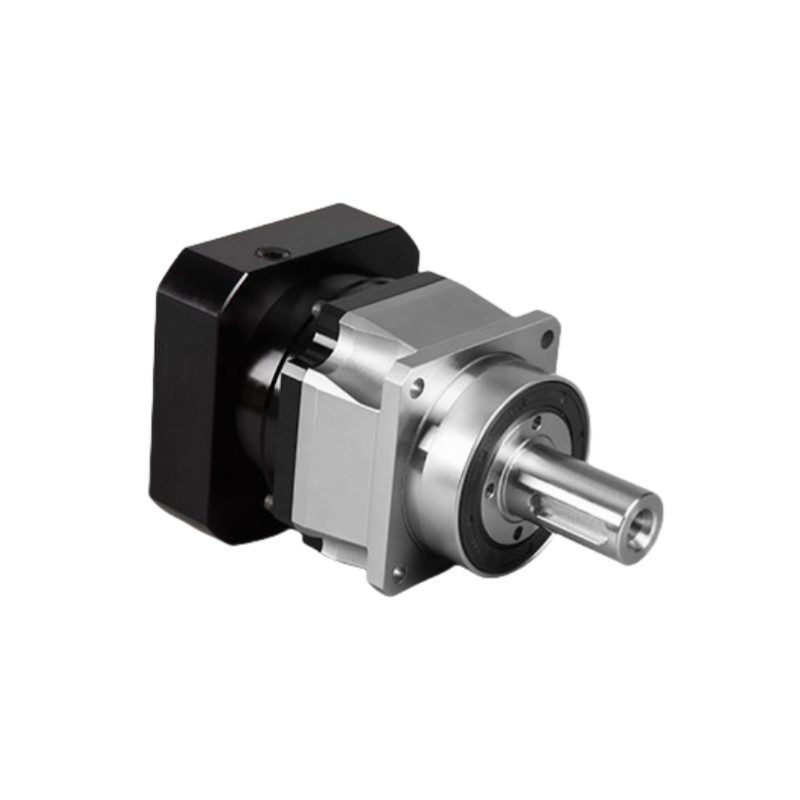

Planet Reducer Kerucut Shaped Gear Motor Reduksi Gearbox Disesuaikan

Motor roda gigi poros berongga yang disesuaikan

Motor roda gigi poros planet

Kotak pengurangan gir planet yang disesuaikan

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Pereduksi Planet Seri NF

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Gearbox Pereduksi Planet Seri NF

Model:

NF060, NF075,NF100, NF140, NF180, NF220, NF250

Perbandingan:

3 sampai 100

Serangan balik yang sangat tepat:

≤3 menit busur

Segmen:

Tunggal, Ganda

Efisiensi:

≥97%

Kehidupan Pelayanan:

20000 jam

operasi terus menerus:

10000 jam

Kelas perlindungan:

IP65

Suhu operasi:

-10°C-90°C

Aplikasi:

peralatan mesin, manipulator, pengelasan, otomatisasi non-standar, peralatan percetakan, manufaktur

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Video

Planetarium ND Series Terintegrasi Planetary Reducer Gearbox Presisi Tinggi

Dapatkan Harga Terbaik

Video

ODM ISO9001 Planetary Gearbox Reducer IP65 Waterproof

Dapatkan Harga Terbaik

Video

Precision Dual Right Angle Hollow Shaft Gearbox Power Transmission ODM

Dapatkan Harga Terbaik

Video

Transmisi Daya Gearbox Sudut Kanan Penggerak Poros Berongga Disesuaikan

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Reduktor planet terdiri dari gearbox dan aspal input dan output yang selaras.menggunakan pengurangi gir planet untuk mengelola tugas yang membutuhkan torsi yang tinggi secara efisien.

Reduktor planet digunakan dalam aplikasi yang tangguh karena distribusi tiga gigi planet di sekitar gigi matahari.yang berarti bahwa mereka dapat menangani torsi yang lebih tinggi dan pengurangan di yang lebih kecil, paket yang lebih kompak.

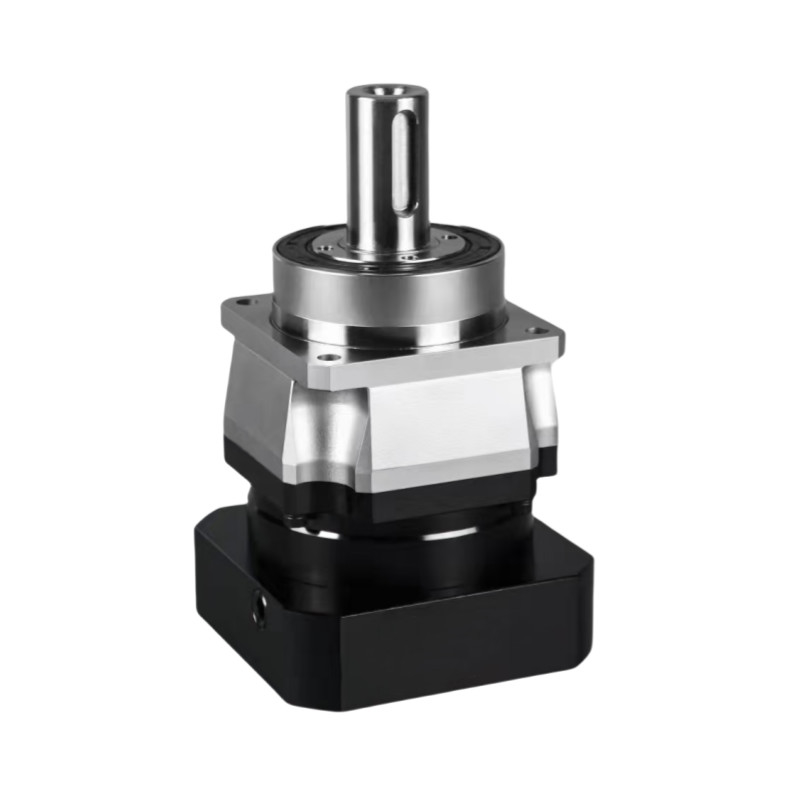

Planet Reducer Kerucut Shaped Gear Motor Reduksi Gearbox Disesuaikan 0

Fitur Utama Reduktor Planetari Seri NF

Berbagai Versi Tersedia
Operasi yang Senyap
Rasio hingga 10: 1 dalam Satu Tahap
Tanggapan yang Rendah
Efisiensi Tinggi
Baja tahan karat Tersedia
Pertukaran Kompetitif Tersedia
Terbaik di Kelas Lead Time
Jaminan 1 Tahun

Spesifikasi Reduktor Planetari Seri NFAku tidak tahu.

Spesifikasi		Nomor segmen	Rasio	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Torsi output nominal	Nm	tunggal	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	️	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		ganda	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	️	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	️	️	️	460	️	️	️
			50	50	160	310	610	1180	2000	3100
			60	️	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	️	️
			100	35	110	220	460	950	1250	1850
Inersia putar	Kg.cm3	tunggal	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	️	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		ganda	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	️
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	️	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	️	️	️	2.71	️	️	️
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	️	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	️	️
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

Planet Reducer Kerucut Shaped Gear Motor Reduksi Gearbox Disesuaikan 2

Tabel Parameter Reduktor Planet		Nomor segmen	Rasio	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Torsi akselerasi maksimum	Nm	1,2	3 ~ 100	1.8 kali torsi output nominal
Torsi hentian darurat	Nm	1,2	3 ~ 100	3 kali torsi output nominal
Kecepatan input nominal	rmp	1	3 ~ 10	4000	4000	4000	3000	3000	2000	1500
Kecepatan input nominal	rmp	2	15 ~ 100	4500	4500	4000	3000	3000	2000	2500
Kecepatan input maksimum	rmp	1	3 ~ 10	8000	8000	8000	6000	6000	4000	2500
Kecepatan input maksimum	rmp	2	15 ~ 100	8000	8000	8000	6000	6000	4000	4000
Reaksi balik yang sangat tepat	arcmin	1	3 ~ 10	️	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reaksi balik yang sangat tepat	arcmin	2	15 ~ 100	️	️	≤3	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	1	3 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	2	15 ~ 100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Kekuatan orsional	Nm/arcmin	1,2	3 ~ 100	8	14	31	57	182	400	580
Max. kekuatan radial	N	1,2	3 ~ 100	2630	4800	9450	15200	23000	34000	58000
Max. kekuatan aksial	N	1,2	3 ~ 100	1650	3800	6250	12000	14500	23000	59000
Saat miring	Nm	1,2	3 ~ 100	154	365	990	1900	2870	5550	8500
Kehidupan Pelayanan	hr	1,2	3 ~ 100	20000hr ((operasi terus menerus 10000hr)
Efisiensi	%	1	3 ~ 10	≥97%
Efisiensi	%	2	15 ~ 100	≥ 94%
Berat badan	kg	1	3 ~ 10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
Berat badan	kg	2	15 ~ 100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
Suhu operasi	°C	1,2	3 ~ 100	-10°C-90°C
Penggilingan		1,2	3 ~ 100	Lemak sintetis
Kelas Perlindungan		1,2	3 ~ 100	IP65
Posisi pemasangan		1,2	3 ~ 100	Sebarang arah
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	2	15 ~ 100	≤ 60	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
