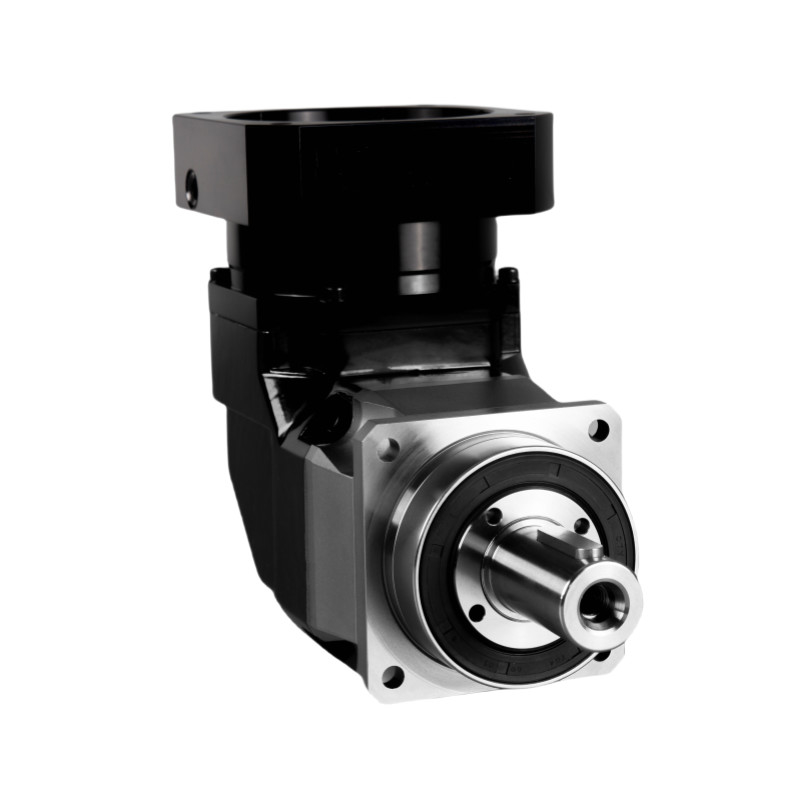

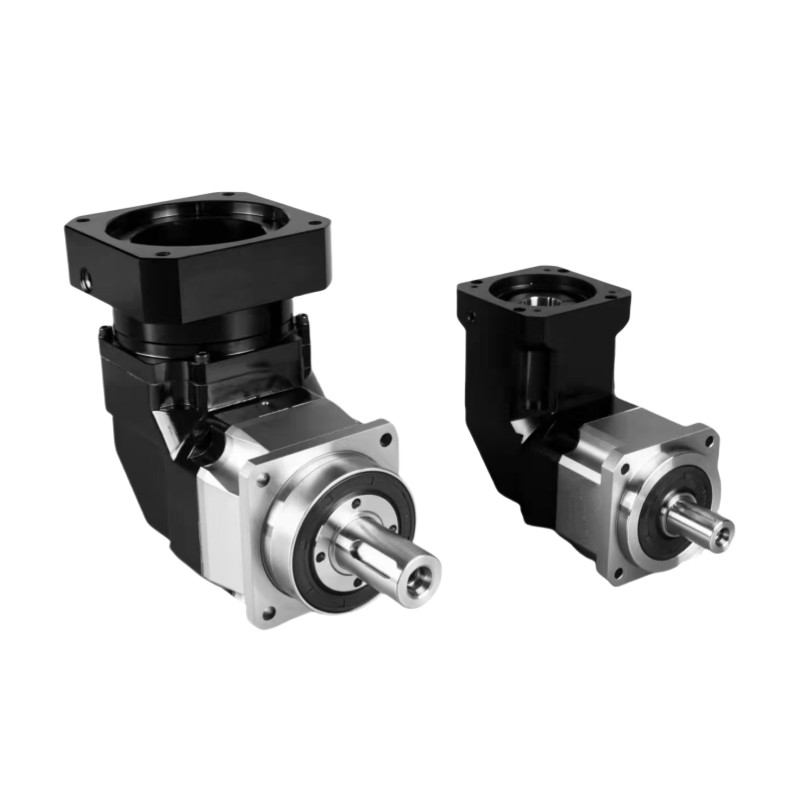

Name: Satu poros terintegrasi planetary speed reducer gearbox presisi tinggi
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NFR Series Planetary Gearboxes
Availability: InStock

Rumah > Produk > Peredam Planet >

Satu poros terintegrasi planetary speed reducer gearbox presisi tinggi

Reduktor kecepatan planet Single Shaft

Pengurangi kecepatan planet Gearbox

Reduktor planet presisi Single Shaft

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

NFR Series Planetary Gearboxes

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

NFR Series Planetary Gearboxes

Model:

NFR075,NFR100,NFR140,NFR180,NFR220,NFR250

Perbandingan:

3 hingga 200

Serangan balik yang sangat tepat:

≤4 menit busur

Segmen:

Tunggal, Ganda

Efisiensi:

≥95%

Kehidupan Pelayanan:

20000 jam

operasi terus menerus:

10000 jam

Pelumasan:

Gemuk sintetis

Kelas perlindungan:

IP65

Suhu operasi:

-10°C-90°C

Aplikasi:

peralatan mesin, manipulator, pengelasan, otomatisasi non-standar, peralatan percetakan, manufaktur

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Video

Planetarium ND Series Terintegrasi Planetary Reducer Gearbox Presisi Tinggi

Dapatkan Harga Terbaik

Video

ODM ISO9001 Planetary Gearbox Reducer IP65 Waterproof

Dapatkan Harga Terbaik

Video

Precision Dual Right Angle Hollow Shaft Gearbox Power Transmission ODM

Dapatkan Harga Terbaik

Video

Transmisi Daya Gearbox Sudut Kanan Penggerak Poros Berongga Disesuaikan

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Spesifikasi		Nomor segmen	Rasio	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Torsi output nominal	Nm	tunggal	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		ganda	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	️	️	460	️	️	️
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	️	️
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
Inersia putar	Kg.cm3	tunggal	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		ganda	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	️	️	6.84	️	️	️
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	️	️
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

Satu poros terintegrasi planetary speed reducer gearbox presisi tinggi 2

Tabel Parameter		Nomor segmen	Rasio	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Torsi akselerasi maksimum	Nm	1,2	3 ~ 200	1.8 kali torsi output nominal
Torsi hentian darurat	Nm	1,2	3 ~ 200	3 kali torsi output nominal
Kecepatan input nominal	rmp	1	3 ~ 20	4000	4000	3000	3000	2000	1500
Kecepatan input nominal	rmp	2	15 ~ 200	4500	4000	3000	3000	2000	2500
Kecepatan input maksimum	rmp	1	3 ~ 20	8000	8000	6000	6000	4000	2500
Kecepatan input maksimum	rmp	2	15 ~ 200	8000	8000	6000	6000	4000	4000
Reaksi balik yang sangat tepat	arcmin	1	3 ~ 20	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Reaksi balik yang sangat tepat	arcmin	2	15 ~ 200	≤4	≤4	≤4	≤4	≤4	≤4
Tanggapan yang tepat	arcmin	1	3 ~ 20	≤4	≤4	≤4	≤4	≤4	≤4
Tanggapan yang tepat	arcmin	2	15 ~ 200	≤7	≤7	≤7	≤7	≤7	≤7
Reaksi standar	arcmin	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Reaksi standar	arcmin	2	15 ~ 200	≤9	≤9	≤9	≤9	≤9	≤9
Kekuatan orsional	Nm/arcmin	1,2	3 ~ 200	14	31	57	182	400	580
Max. kekuatan radial	N	1,2	3 ~ 200	4800	9450	15200	23000	34000	58000
Max. kekuatan aksial	N	1,2	3 ~ 200	3800	6250	12000	14500	23000	59000
Saat miring	Nm	1,2	3 ~ 200	365	990	1900	2870	5550	8500
Kehidupan Pelayanan	hr	1,2	3 ~ 200	20000hr ((operasi terus menerus 10000hr)
Efisiensi	%	1	3 ~ 20	≥ 95%
Efisiensi	%	2	15 ~ 200	≥92%
Berat badan	kg	1	3 ~ 20	6.4	13.9	23.7	50.0	83.0	100.3
Berat badan	kg	2	15 ~ 200	7.8	15.1	26.7	54.0	95.0	125.3
Suhu operasi	°C	1,2	3 ~ 200	-10°C-90°C
Penggilingan		1,2	3 ~ 200	Lemak sintetis
Kelas Perlindungan		1,2	3 ~ 200	IP65
Posisi pemasangan		1,2	3 ~ 200	Sebarang arah
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	1	3 ~ 20	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	2	15 ~ 200	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
