Tempat asal:
Jiangsu, Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:

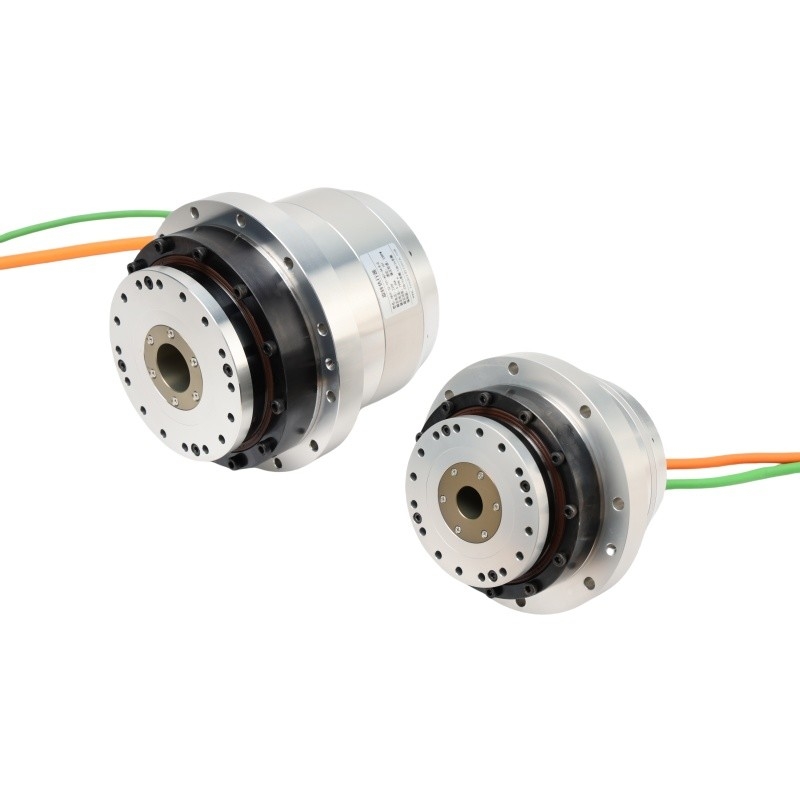

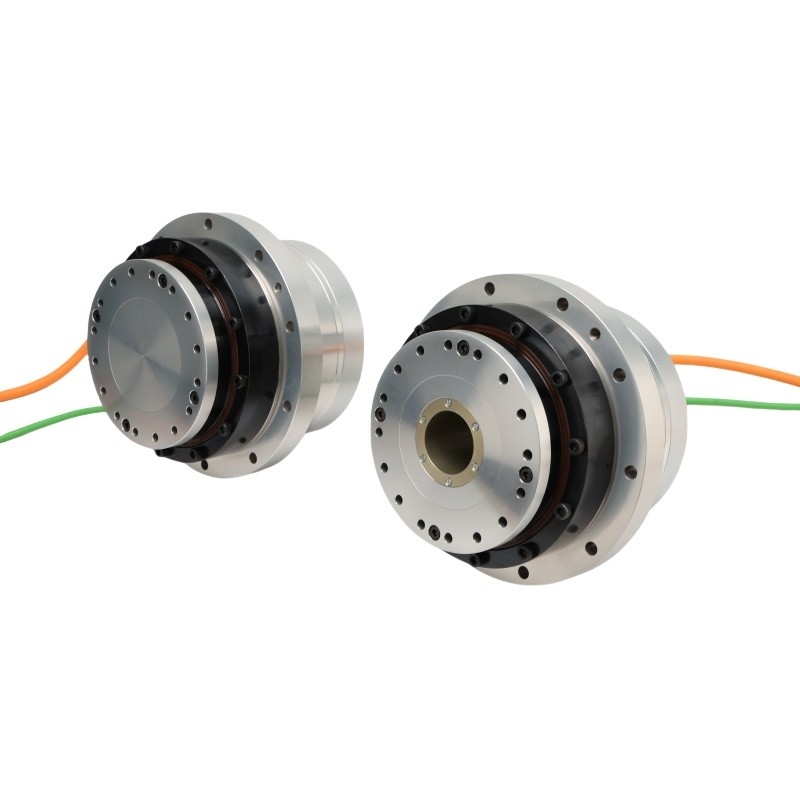

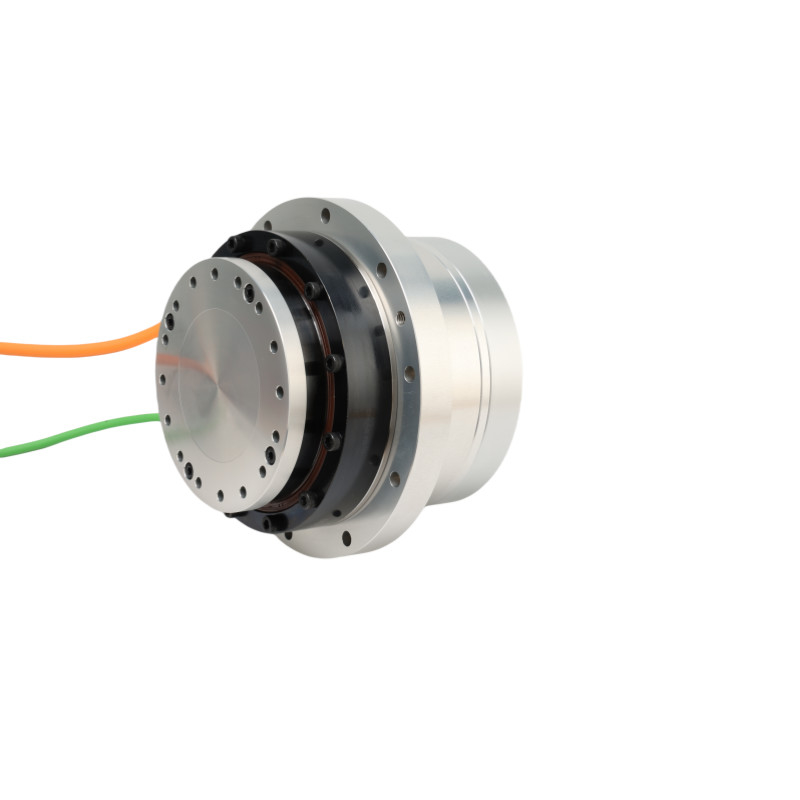

Outlet sisi HASF Series Flanged Rotary Actuator
Video
Video
Karakteristik produk
Desain Terpadu
Menggabungkan pengurangi harmonik torsi tinggi, motor penggerak langsung, dan enkoder absolut multi-putaran opsional dengan poros berongga untuk aplikasi optik.
Kinerja Tinggi
Fitur kekakuan miring tinggi, torsi tinggi, tidak sensitif terhadap perubahan inersia beban selama operasi, kinerja bebas merangkak kecepatan rendah, dan operasi yang lancar.
Umur Panjang
Mempertahankan akurasi selama umur panjang dengan degradasi minimal.
Tidak ada reaksi
Hampir nol reaksi karena karakteristik yang sangat baik dari pengurangan harmonik dan kekakuan motor.
Tabel Parameter HASF
| Seri HASF | 14 | ||||
| Rasio pengurangan | 51 | 81 | 101 | ||
| 220VAC | Torsi puncak | N·m | 23 | 29 | 34 |
| Torsi nominal | N·m | 8.6 | 13.5 | 13.5 | |
| Kecepatan maksimum | rpm | 118 | 74 | 59 | |
| Kecepatan nominal | rpm | 59 | 37 | 30 | |
| Arus maksimum | Senjata | 2.09 | 1.66 | 1.56 | |
| Listrik nominal | Senjata | 0.78 | 0.77 | 0.62 | |
| Konstan torsi | N m/Arms | 11.02 | 17.5 | 21.82 | |
| Resistensi fase | Ohm ((20°C) | 7.5 | |||
| Induktansi fase | mH | 11.5 | |||
| Kembali EMF | Vrms/krpm | 25 | |||
| 48VDC | Torsi puncak | N·m | 23 | 29 | 34 |
| Torsi nominal | N·m | 8.6 | 13.5 | 13.5 | |
| Kecepatan maksimum | rpm | 98 | 62 | 50 | |
| Kecepatan nominal | rpm | 59 | 37 | 30 | |
| Arus maksimum | Senjata | 5.12 | 4.07 | 3.83 | |
| Listrik nominal | Senjata | 1.92 | 1.89 | 1.52 | |
| Konstan torsi | N m/Arms | 4.49 | 7.13 | 8.89 | |
| Resistensi fase | Ohm ((20°C) | 0.85 | |||
| Induktansi fase | mH | 1 | |||
| Kembali EMF | Vrms/krpm | 6.5 | |||
| Enkoder absolut | Jenis pengkode | Pengkode absolut | |||
| Resolusi (satu putaran motor) | sedikit | 23, 24 bit | |||
| Motor Multi-turn counter | sedikit | 16 | |||
| Keakuratan posisi unidirectional | Arc sec | ≤ 90 | ≤ 80 | ≤ 70 | |
| Keakuratan penentuan posisi dapat diulang | Arc sec | ≤15 | ≤10 | ≤10 | |
| Ketegangan membalik | x104 N·m /rad | 8 | |||
| Ketegangan torsional | x104 N·m /rad | 0.46 | 0.6 | ||
| Moment inersia | Tanpa rem | kg*m2 | 3.6*10^-5 | ||
| Dengan rem | kg*m2 | 3.7*10^-5 | |||
| Massa | Tanpa rem | Kilo | 1.66 | ||
| Dengan rem | Kilo | 2 | |||
| Jumlah tiang motor | Pole | 16 | |||
| Kondisi lingkungan | Suhu operasi: 0~40°C Suhu penyimpanan: -20~60°C Kelembaban operasi/Kelembaban penyimpanan: 20~80%RH (tanpa kondensasi) Resistensi getaran: 24,5m/s2 (frekuensi: 10~400Hz) Tidak ada debu atau bubuk logam, gas korosif, gas mudah terbakar, kabut minyak dan penggunaan dalam ruangan lainnya, hindari sinar matahari langsung Di bawah ketinggian 1000m |
||||
| Isolasi motor | Resistensi isolasi: lebih dari 100MΩ ((DC500V) | ||||
| Kekuatan dielektrik: AC1500V/ 1 menit | |||||
| Kelas isolasi: F | |||||
| Tingkat Perlindungan | Tipe yang sepenuhnya tertutup dengan pendinginan sendiri (IP65) | ||||
Bidang Aplikasi
