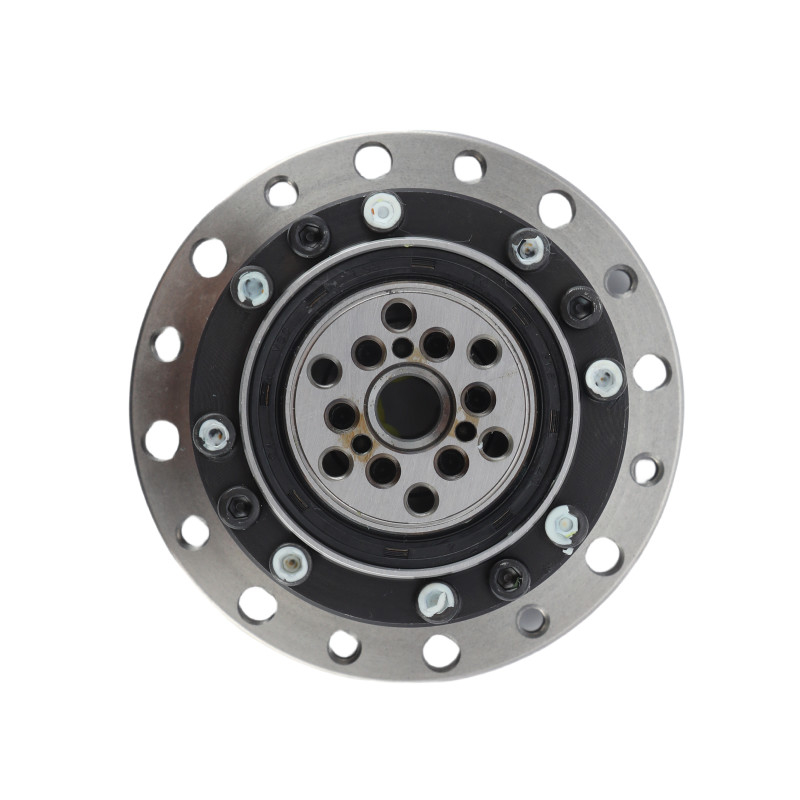

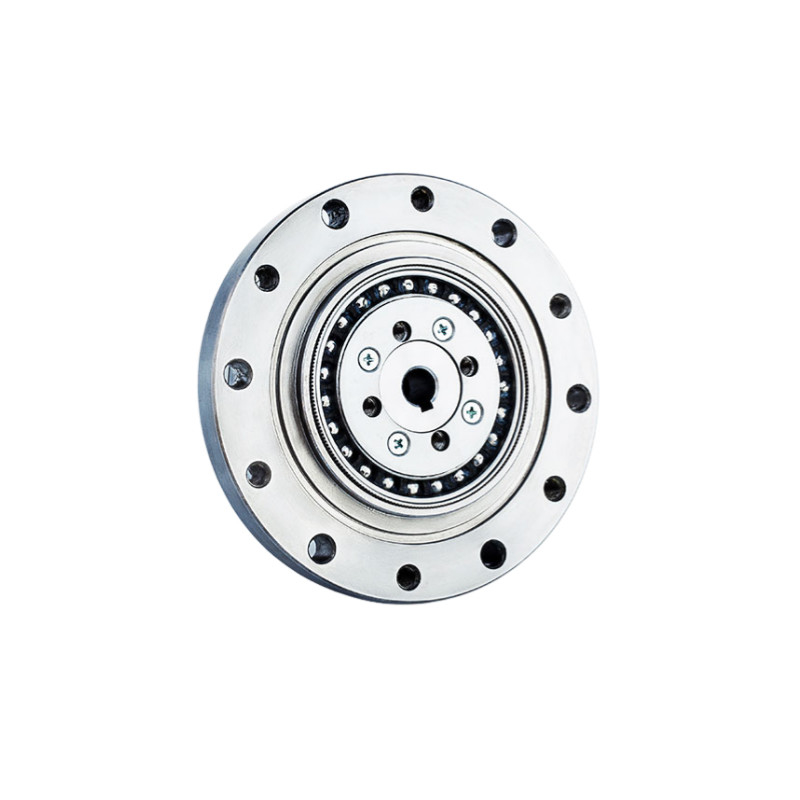

Name: 8500r/min Zero Backlash Reducer Strain Wave Drive Gear Harmonik
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-UI
Availability: InStock

Rumah > Produk > Penggerak Harmonik >

8500r/min Zero Backlash Reducer Strain Wave Drive Gear Harmonik

8500r/Min pengurang reaksi nol

Reduktor reaksi nol Harmonik Gear

Zero Backlash Strain Wave Drive (penggerak gelombang ketegangan nol)

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LSS-14-XX-UI

Hubungi Kami

Minta Kutipan

8500r/min Zero Backlash Reducer Strain Wave Drive Gear Harmonik

Rincian produk

Model:

Produk:

Model 14 LSS - I Unit Roda Gigi Harmonik

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

50:1, 80:1, 100:1, 120:1

Reaksi:

≤20 Busur Detik

Torsi terukur pada input 2000r/mnt:

5.4 sampai 7.8 Nm

Kecepatan masukan maksimum:

8500 r/menit

Merancang hidup:

15000 jam

Berat badan:

0,51 kg

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

8500r/min Zero Backlash Reducer Strain Wave Drive Gear Harmonik

	Generator Gelombangadalah cam berbentuk elips, biasanya dilengkapi dengan bantalan bola, yang ditempatkan di dalam flexspline.
	Flexsplineadalah komponen silinder fleksibel dengan dinding tipis dengan gigi eksternal.Flexspline memiliki lebih sedikit gigi daripada spline melingkar.
	Spline BulatIni adalah cincin melingkar kaku dengan gigi internal yang mesh dengan gigi eksternal dari flexspline.

Tabel Parameter

Model		14
Rasio pengurangan		50	80	100	120
Torsi nominal pada input 2000r/min	Nm	5.4	7.8	7.8	7.8
Torsi nominal pada input 2000r/min	kgfm	0.55	0.8	0.8	0.8
Torsi puncak yang diizinkan pada start dan stop	Nm	18	23	28	28
Torsi puncak yang diizinkan pada start dan stop	kgfm	1.8	2.4	2.9	2.9
Nilai maksimum yang diizinkan untuk torsi beban rata-rata	Nm	6.9	11	11	11
Nilai maksimum yang diizinkan untuk torsi beban rata-rata	kgfm	0.7	1.1	1.1	1.1
Torsi momentum maksimum yang diizinkan	Nm	35	47	54	54
Torsi momentum maksimum yang diizinkan	kgfm	3.6	4.8	5.5	5.5
Kecepatan rotasi input maksimum yang diizinkan (Grem)	r/menit	8500
Kecepatan rotasi input rata-rata yang diizinkan (Grem)	r/menit	3500
Reaksi keras	Arc Sec	≤ 20
Berat badan	kg	0.51
Kehidupan desain	Jam	10000	15000	15000	15000

Atribut utama LSS - Seri I Model 14 Harmonic Gear Unit
Produk	Satuan Gear Harmonik
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	50:1, 80:1, 100:1, 120:1
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	15000 jam
Model	14
Berat badan	0.51 kg
Jaminan	1 Tahun

Aplikasi


Mesin CNC	Sistem semikonduktor	Robot Industri
