Tempat asal:
Jiangsu, Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
RV - E dengan flanged
Aplikasi dariRV - E dengan Flanged Reduction GearheadRobotika: banyak digunakan dalam sendi robot, memberikan presisi dan kekuatan yang dibutuhkan untuk berbagai tugas, seperti pengelasan, perakitan, dan penanganan bahan.
Alat Mesin: memastikan posisi yang tepat dan kontrol gerakan, penting untuk operasi pemesinan yang tepat.
Manufaktur Otomatis: meningkatkan presisi dan efisiensi di jalur produksi otomatis, menangani tugas berulang dengan andal.
Sppengelolaans
Tabel parameter RV - E dengan seri Flanged
| Model | Rasio pengurangan | Reduksi Gearbox | Gambar Dimensi | ||||||||||||
| Torsi nominal | Kecepatan output nominal | Kehidupan desain | Akselerasi yang diizinkan/ torsi decelerasi |
Max. sementara yang diizinkan torsi |
Kecepatan input yang diizinkan | Kecepatan output yang diizinkan | Nilai referensi kecepatan output ((putaran torsi nominal berjalan terus menerus) | Reaksi keras | Kehilangan gerak | Kekuatan torsi (nilai referensi) |
Efisiensi memulai | Torsi yang diizinkan | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min) | (arc.min) | (Nm/arc.min) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

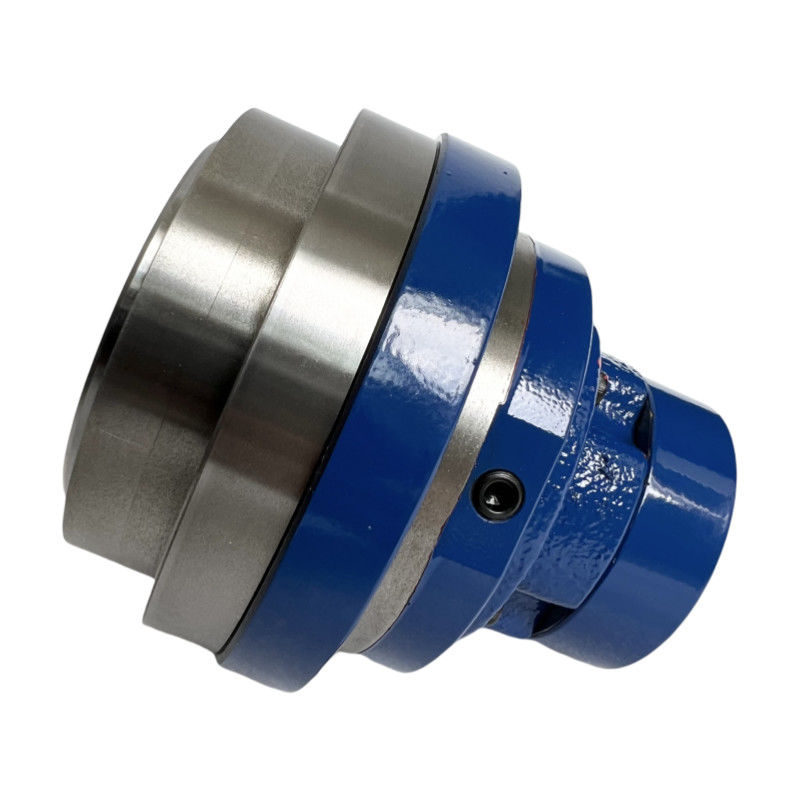

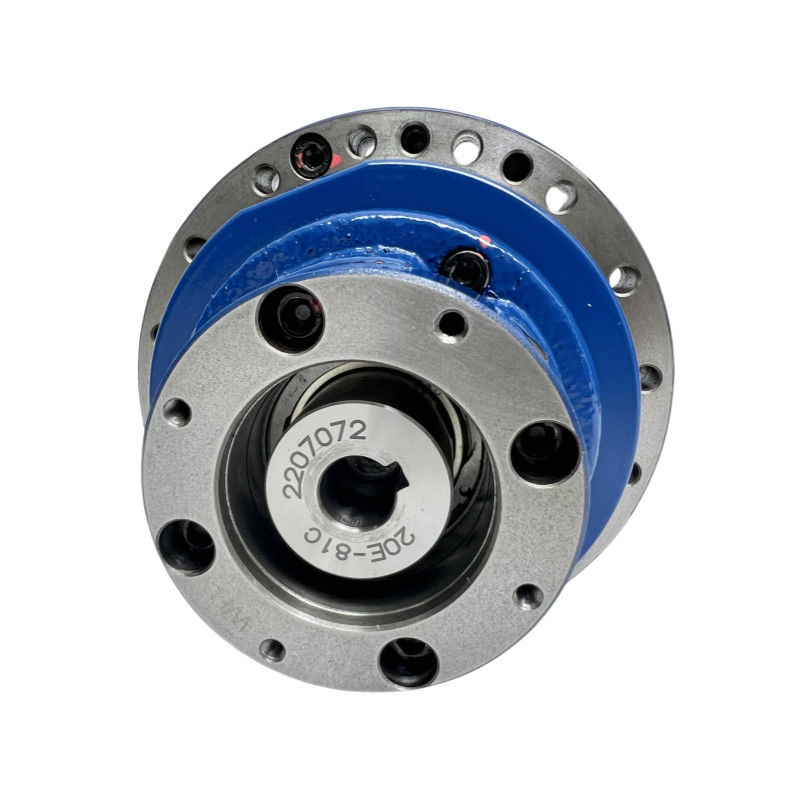

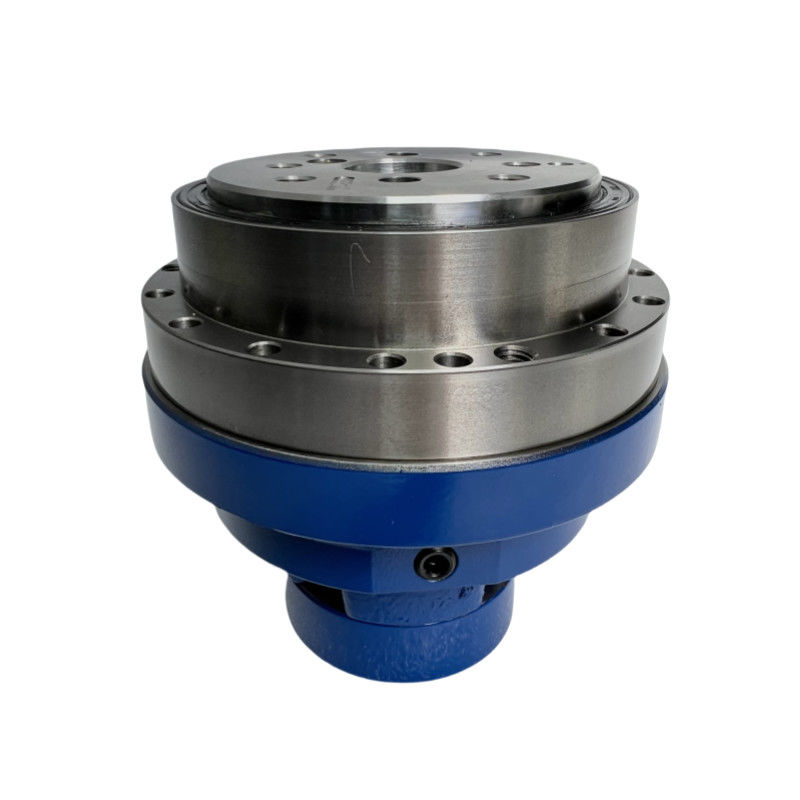

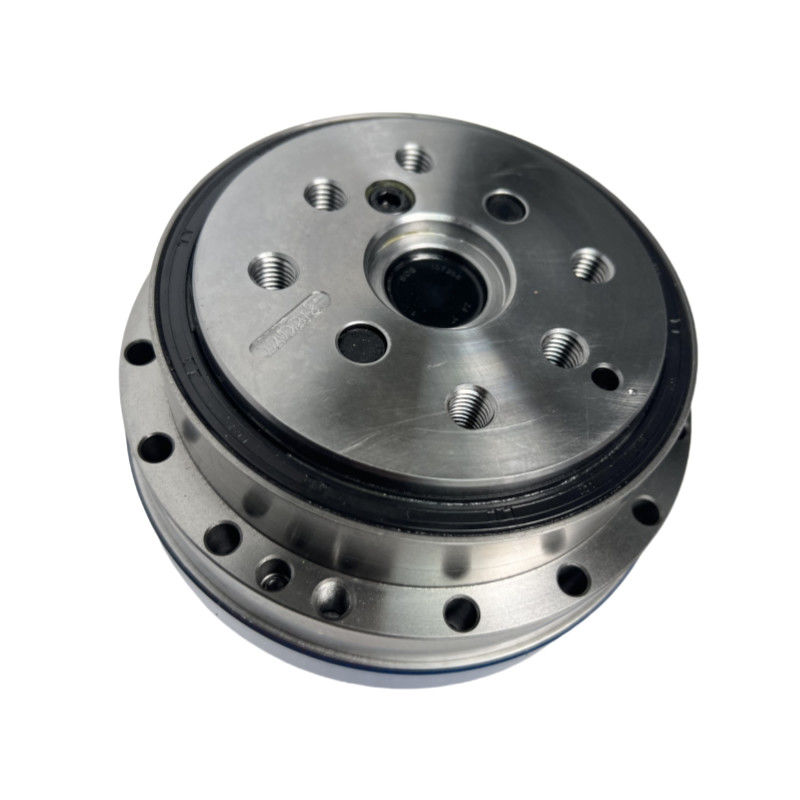

Gambar rinci
| Atribut utama RV - E dengan Flanged Series | |||
| Produk | RV - E dengan Flanged Reduction Gearhead | ||
|
Bahan
|
Baja, Aluminium | ||
|
Torsi nominal
|
167 sampai 1078 Nm | ||
| Kecepatan output nominal | 15 r/menit | ||
|
Reaksi keras
|
Max. 1 arc.min. |
||
| Torsi akselerasi/dekelerasi yang diizinkan | 412 sampai 2695 Nm | ||
|
Kehilangan gerak
|
Max. 1 arc.min. | ||
|
Model
|
BX20E, BX40E, BX80E, BX110E |
||
| Warna | Slipper | ||
| Efisiensi memulai | 75% | ||
| Kehidupan desain | 6000 jam | ||
| Fitur | Kapasitas torsi yang tinggi, Reaksi mundur minimal, Ketahanan dan ketahanan | ||
| Jaminan | 1 tahun | ||
Aplikasi
