Spesifikasi		Nomor segmen	Rasio	NE070	NE090	NE120	NE155	NE205	NE235
Torsi output nominal	Nm	tunggal	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		ganda	15	50	120	190	320	550	1080
			16	️	️	️	️	️	️
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Inersia putar	Kg.cm³	tunggal	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		ganda	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	️	️	️	️	️	️
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Tabel Parameter		Nomor segmen	Rasio	NE070	NE090	NE120	NE155	NE205	NE235
Torsi akselerasi maksimum	Nm	1,2	1.8 kali torsi output nominal
Torsi hentian darurat	Nm	1,2	3 kali torsi output nominal
Kecepatan input nominal	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
Kecepatan input nominal	rmp	2	15 ~ 100	5000	4000	4000	3000	3000	2000
Kecepatan input maksimum	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
Kecepatan input maksimum	rmp	2	15 ~ 100	10000	8000	8000	6000	6000	4000
Reaksi balik yang sangat tepat	arcmin	1	3 ~ 10	️	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reaksi balik yang sangat tepat	arcmin	2	15 ~ 100	️	️	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	1	3 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	2	15 ~ 100	≤7	≤7	≤7	≤7	≤7	≤7
Kekuatan orsional	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Max. kekuatan radial	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Max. kekuatan aksial	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Saat miring	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
Kehidupan Pelayanan	hr	1,2	3 ~ 100	20000hr ((operasi terus menerus 10000hr)
Efisiensi	%	1	3 ~ 10	≥97%
Efisiensi	%	2	15 ~ 100	≥ 94%
Berat badan	kg	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
Berat badan	kg	2	15 ~ 100	1.6	4.7	8.7	17.0	35.0	60.0
Suhu operasi	°C	1,2	3 ~ 100	-10°C-90°C
Penggilingan		1,2	3 ~ 100	Lemak sintetis
Kelas Perlindungan		1,2	3 ~ 100	IP65
Posisi pemasangan		1,2	3 ~ 100	Sebarang arah
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	2	15 ~ 100	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70

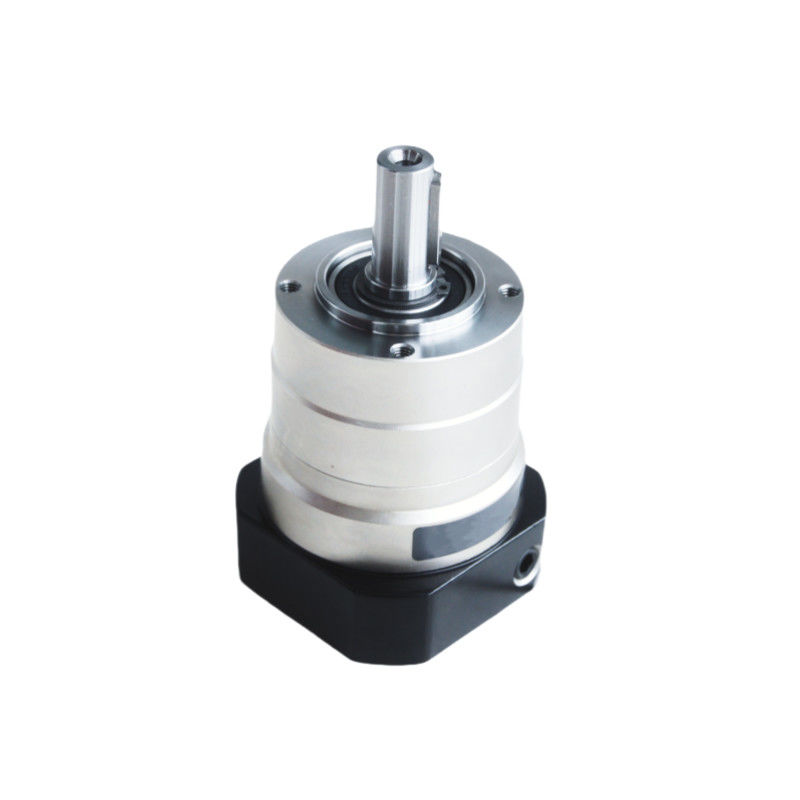

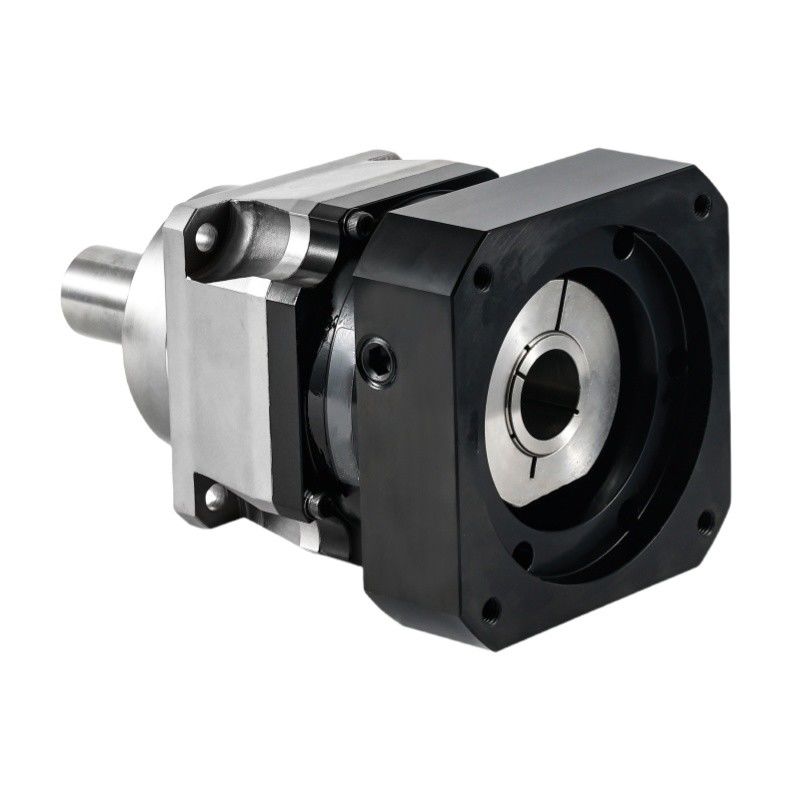

Kotak gir Inline Planetary Gear Reducer Industrial
