Nomor model:
Reduksi Planet Seri NE
Video
Video

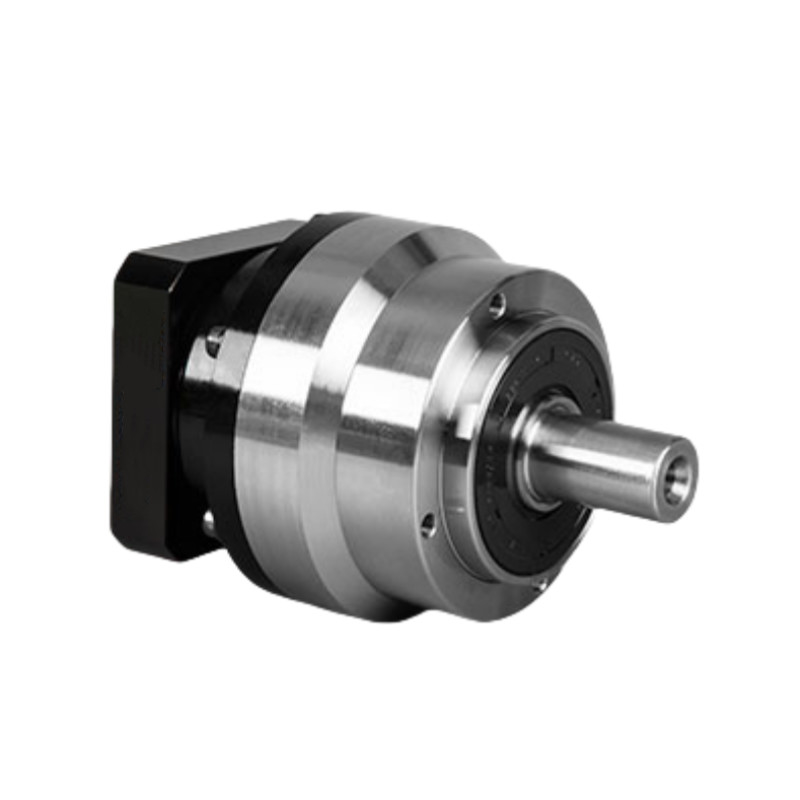

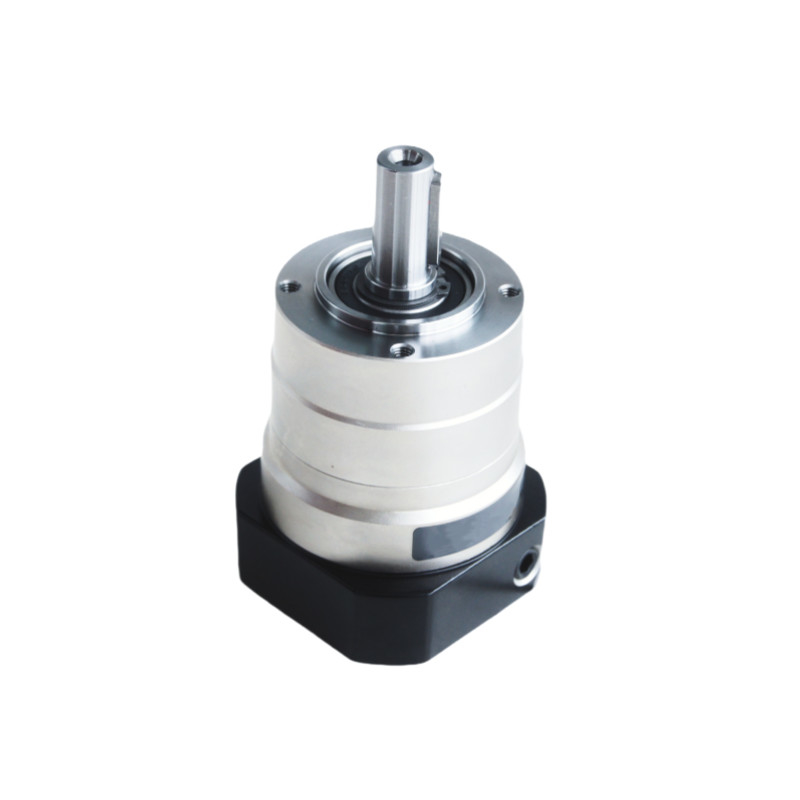

Reduktor planetjuga dikenal sebagai sistem gigi planet atau episiklik gear train, adalah jenis mekanisme gigi yang terdiri dari satu atau lebih gigi luar (gear planet) yang berputar di sekitar gigi pusat (matahari).sistem ini juga termasuk cincin gigi (annulus) yang mesh dengan planet gigi. Gir planet dipasang pada pembawa bergerak yang juga terhubung ke poros output dari gearbox. Berikut ini adalah pemecahan komponen dan fungsinya:
Peralatan MatahariGir pusat di mana planet berputar.
Planet GearsBeberapa gigi yang berputar di sekitar gigi matahari dan mesh dengan kedua gigi matahari dan gigi cincin.
Ring Gear (Anulus)Sebuah gigi luar yang mengelilingi planet berputar dan bersatu dengan mereka.
Planet CarrierSebuah struktur yang memegang planet gigi di tempat ketika mereka berputar di sekitar gigi matahari.
Spesifikasi Reduktor Planetari Seri NE
| Spesifikasi | Nomor segmen | Rasio | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Torsi output nominal | Nm | tunggal | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| ganda | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 16 | ️ | ️ | ️ | ️ | ️ | ️ | |||
| 20 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| Inersia putar | Kg.cm3 | tunggal | 3 | 0.16 | 0.61 | 3.25 | 9.21 | 28.98 | 69.61 |
| 4 | 0.14 | 0.48 | 2.74 | 7.54 | 23.67 | 54.37 | |||
| 5 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | |||
| 6 | 0.13 | 0.45 | 2.65 | 7.25 | 22.75 | 51.72 | |||
| 7 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | |||
| 8 | 0.13 | 0.44 | 2.58 | 7.07 | 22.59 | 50.84 | |||
| 9 | 0.13 | 0.44 | 2.57 | 7.04 | 22.53 | 50.63 | |||
| 10 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | |||
| ganda | 15 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | ||
| 16 | ️ | ️ | ️ | ️ | ️ | ️ | |||
| 20 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 25 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 30 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 35 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 40 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 45 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 50 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 60 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 70 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 80 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 90 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 100 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
Gambar Reduktor Planetari Seri NF
| Tabel Parameter Reduktor Planetaris Seri NE | Nomor segmen | Rasio | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Torsi akselerasi maksimum | Nm | 1,2 | 1.8 kali torsi output nominal | ||||||
| Torsi hentian darurat | Nm | 1,2 | 3 kali torsi output nominal | ||||||
| Kecepatan input nominal | rmp | 1 | 3 ~ 10 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15 ~ 100 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| Kecepatan input maksimum | rmp | 1 | 3 ~ 10 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15 ~ 100 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| Reaksi balik yang sangat tepat | arcmin | 1 | 3 ~ 10 | ️ | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 2 | 15 ~ 100 | ️ | ️ | ≤3 | ≤3 | ≤3 | ≤3 | ||
| Tanggapan yang tepat | arcmin | 1 | 3 ~ 10 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
| 2 | 15 ~ 100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ||
| Reaksi standar | arcmin | 1 | 3 ~ 10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| 2 | 15 ~ 100 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ||
| Kekuatan orsional | Nm/arcmin | 1,2 | 3 ~ 100 | 8 | 14 | 27 | 52 | 148 | 305 |
| Max. kekuatan radial | N | 1,2 | 3 ~ 100 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| Max. kekuatan aksial | N | 1,2 | 3 ~ 100 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| Saat miring | Nm | 1,2 | 3 ~ 100 | 77 | 152 | 325 | 530 | 920 | 1840 |
| Kehidupan Pelayanan | hr | 1,2 | 3 ~ 100 | 20000hr ((operasi terus menerus 10000hr) | |||||
| Efisiensi | % | 1 | 3 ~ 10 | ≥97% | |||||
| % | 2 | 15 ~ 100 | ≥ 94% | ||||||
| Berat badan | kg | 1 | 3 ~ 10 | 1.4 | 3.3 | 6.9 | 13.0 | 31.0 | 48.0 |
| kg | 2 | 15 ~ 100 | 1.6 | 4.7 | 8.7 | 17.0 | 35.0 | 60.0 | |
| Suhu operasi | °C | 1,2 | 3 ~ 100 | -10°C-90°C | |||||
| Penggilingan | 1,2 | 3 ~ 100 | Lemak sintetis | ||||||
| Kelas Perlindungan | 1,2 | 3 ~ 100 | IP65 | ||||||
| Posisi pemasangan | 1,2 | 3 ~ 100 | Sebarang arah | ||||||
| Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat) | dB ((A) | 1 | 3 ~ 10 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 |
| 2 | 15 ~ 100 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ||
