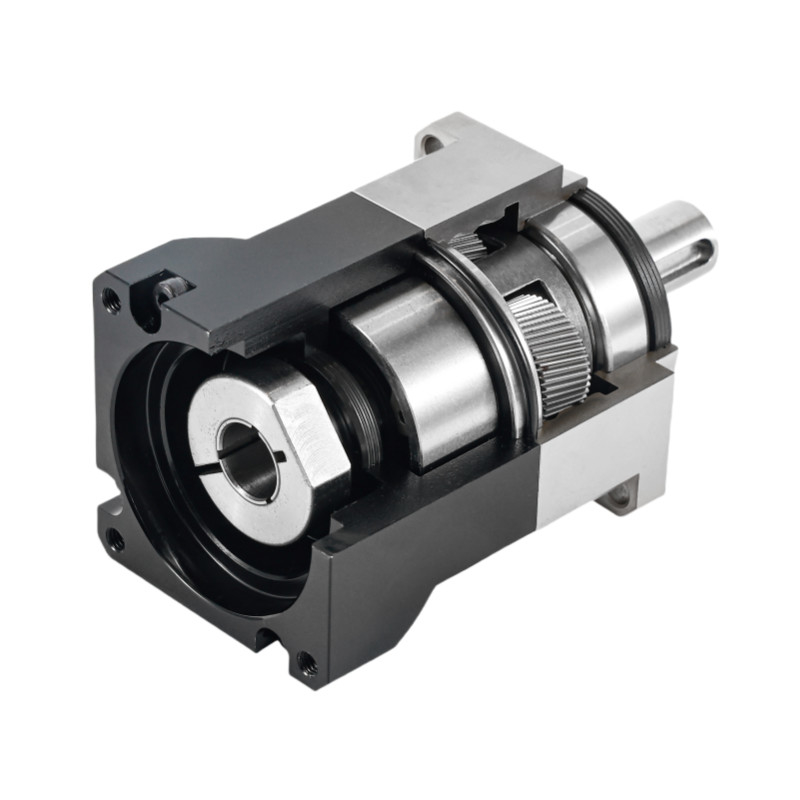

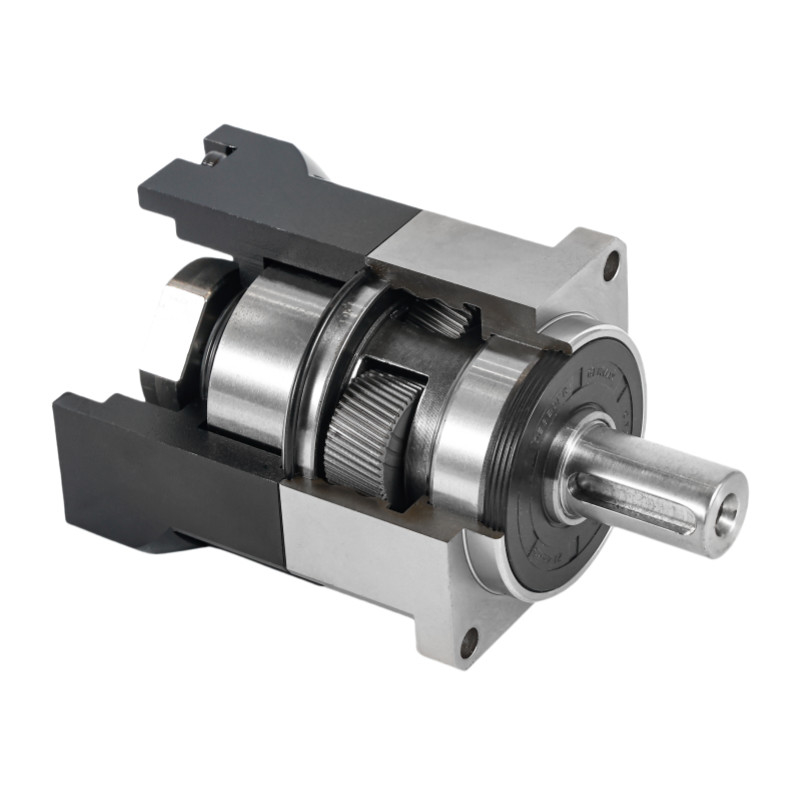

Name: ODM Melalui Poros Kotak Pengurangan Gear Planetary IP65 Waterproof
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Gearbox Planet Seri NB
Availability: InStock

Rumah > Produk > Peredam Planet >

ODM Melalui Poros Kotak Pengurangan Gear Planetary IP65 Waterproof

Kotak pengurangan gir planet ODM

IP65 Waterproof kotak pengurangan gir planet

IP65 Waterproof melalui gearbox poros

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Gearbox Planet Seri NB

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Gearbox Planet Seri NB

Model:

NB042, NB060, NB090, NB115, NB142, NB180, NB220

Perbandingan:

3 sampai 100

Segmen:

Tunggal, Ganda

Efisiensi:

≥97%

Kehidupan Pelayanan:

20000 jam

operasi terus menerus:

10000 jam

Kelas perlindungan:

IP65

Suhu operasi:

-10°C-90°C

Serangan balik yang sangat tepat:

≤3 menit busur

Aplikasi:

pemotongan laser, manipulator, peralatan percetakan, manufaktur mobil, industri farmasi

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Video

Planetarium ND Series Terintegrasi Planetary Reducer Gearbox Presisi Tinggi

Dapatkan Harga Terbaik

Video

ODM ISO9001 Planetary Gearbox Reducer IP65 Waterproof

Dapatkan Harga Terbaik

Video

Precision Dual Right Angle Hollow Shaft Gearbox Power Transmission ODM

Dapatkan Harga Terbaik

Video

Transmisi Daya Gearbox Sudut Kanan Penggerak Poros Berongga Disesuaikan

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Komponen

Reduktor planet biasanya terdiri dari komponen kunci berikut:

Perlengkapan MatahariGir pusat di mana planet berputar.

Planet GearsBeberapa gigi yang berputar di sekitar gigi matahari dan mesh dengan kedua gigi matahari dan gigi cincin.

PengangkutStruktur yang memegang planet gigi di tempat dan berputar, menyediakan output dari sistem gigi.

Ring GearGear luar dengan gigi internal yang mesh dengan planet gear.

Aplikasi Umum

Transmisi OtomotifSering digunakan dalam transmisi otomatis untuk kemampuan mereka untuk mengubah rasio gigi dengan lancar.
Mesin IndustriDigunakan dalam berbagai mesin, termasuk conveyor, mixer, dan crane.
RobotikaPenting dalam lengan robot dan sistem robot lainnya di mana presisi dan ukuran kompak sangat penting.
Perlengkapan udaraDigunakan dalam mekanisme pesawat dan pesawat ruang angkasa untuk keandalan dan efisiensi mereka.
Energi TerbarukanDiimplementasikan dalam turbin angin dan teknologi energi terbarukan lainnya.

Spesifikasi		Nomor segmen	Rasio	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Torsi output nominal	Nm	tunggal	3	️	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		ganda	15	️	50	120	190	320	550	1080
			16	19	️	️	️	️	️	️
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
Inersia putar	Kg.cm³	tunggal	3	️	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		ganda	15	️	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	️	️	️	️	️	️
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

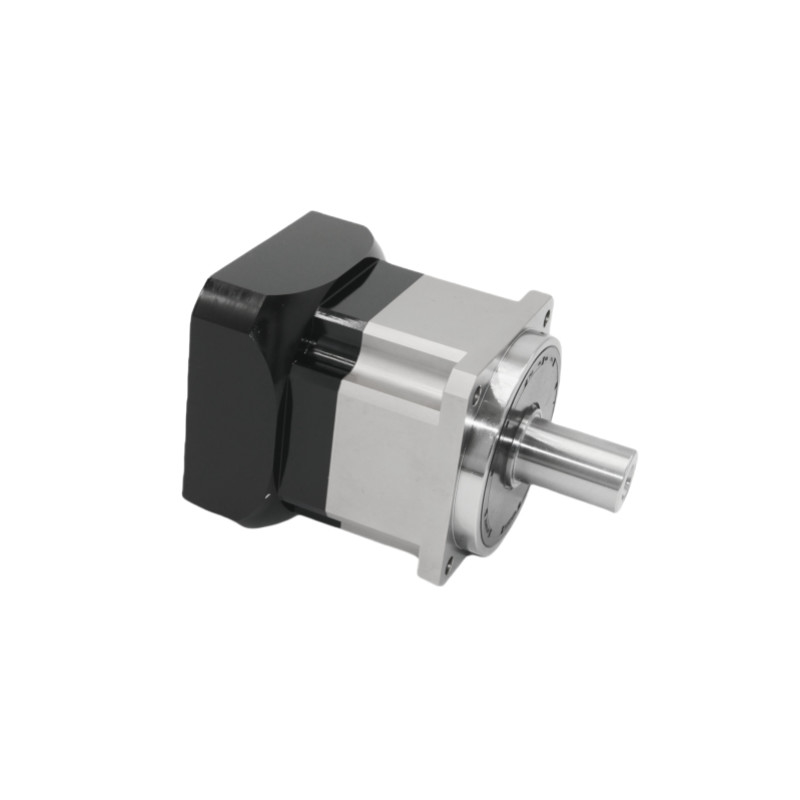

ODM Melalui Poros Kotak Pengurangan Gear Planetary IP65 Waterproof 2

Tabel Parameter		Nomor segmen	Rasio	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Torsi akselerasi maksimum	Nm	1,2	1.8 kali torsi output nominal
Torsi hentian darurat	Nm	1,2	3 kali torsi output nominal
Kecepatan input nominal	rmp	1	3 ~ 10	5000	5000	4000	4000	3000	3000	2000
Kecepatan input nominal	rmp	2	15 ~ 100	5000	5000	4000	4000	3000	3000	2000
Kecepatan input maksimum	rmp	1	3 ~ 10	10000	10000	8000	8000	6000	6000	4000
Kecepatan input maksimum	rmp	2	15 ~ 100	10000	10000	8000	8000	6000	6000	4000
Reaksi balik yang sangat tepat	arcmin	1	3 ~ 10	️	️	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reaksi balik yang sangat tepat	arcmin	2	15 ~ 100	️	️	️	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	1	3 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	2	15 ~ 100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Kekuatan orsional	Nm/arcmin	1,2	3 ~ 100	3.2	8	14	27	52	148	305
Max. kekuatan radial	N	1,2	3 ~ 100	980	1730	3250	7000	9600	14500	27800
Max. kekuatan aksial	N	1,2	3 ~ 100	490	865	1625	3500	4800	7250	13900
Saat miring	Nm	1,2	3 ~ 100	34	77	152	325	530	920	1840
Kehidupan Pelayanan	hr	1,2	3 ~ 100	20000hr ((operasi terus menerus 10000hr)
Efisiensi	%	1	3 ~ 10	≥97%
Efisiensi	%	2	15 ~ 100	≥ 94%
Berat badan	kg	1	3 ~ 10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
Berat badan	kg	2	15 ~ 100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
Suhu operasi	°C	1,2	3 ~ 100	-10°C-90°C
Penggilingan		1,2	3 ~ 100	Lemak sintetis
Kelas Perlindungan		1,2	3 ~ 100	IP65
Posisi pemasangan		1,2	3 ~ 100	Sebarang arah
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	1	3 ~ 10	≤ 56	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	2	15 ~ 100	≤ 56	≤ 60	≤ 63	≤ 63	≤ 65	≤ 67	≤ 70
			3	️	0.16	0.61	3.25	9.21	28.98	69.61
