Generator Gelombang Tekanan Ringan Penggerak Harmonik Servo Motor Reducer Gear

Generator gelombang ketegangan ringan

Generator gelombang ketegangan harmonis

Servo motor penggerak harmonik ringan

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LHT-40-XX-UI

Hubungi Kami

Minta Kutipan

Generator Gelombang Tekanan Ringan Penggerak Harmonik Servo Motor Reducer Gear

Rincian produk

Produk:

LHT - I Model 40 Roda Gigi Peredam Harmonik

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

5001 sampai 120:1

Reaksi:

≤20 Busur Detik

Kecepatan masukan maksimum:

4000 R/MIN

Kecepatan Masukan Rata-rata:

3000 putaran/menit

Merancang hidup:

15000 jam

Berat badan:

4.4kg

Aplikasi:

Lengan Robot, Meja Putar Presisi, Aktuator Dirgantara

Fitur:

Rasio Gigi Tinggi, Nol Serangan Balik, Kapasitas Torsi Tinggi, Ringkas dan Ringan, Gerakan Halus, Ke

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Gearbox Reduktor Harmonik Ringan

Deskripsi Produk

Gir gelombang ketegangan (juga dikenal sebagai gir penggerak harmonik) adalah jenis sistem gigi mekanik yang menggunakan spline fleksibel dengan gigi eksternal,yang terdeformasi oleh colokan elips berputar untuk terlibat dengan gigi gigi internal dari spline luarLingkaran luar: spline melingkar (tetap)

Operasi inti Strain Wave/Harmonic Gearboxes bergantung pada interaksi antara tiga komponen utama: Generator Gelombang, Flexspline, dan Spline Sirkular.Masing-masing memainkan peran penting dalam mengubah torsi masukan ke gerakan output yang tepat, yang membedakan gearbox ini dari segi efisiensi dan presisi.

Sistem Penggerak Harmonik berguna dalam meningkatkan torsi output pada gigi yang digunakan dalam penggilingan, manufaktur, dan mesin yang menggunakan lengan robot.

Generator Gelombang Tekanan Ringan Penggerak Harmonik Servo Motor Reducer Gear 0

Tabel Parameter

Model		40
Rasio pengurangan		50	80	100	120
Torsi nominal pada input 2000r/min	Nm	137	206	265	294
Torsi nominal pada input 2000r/min	kgfm	14	21	27	30
Torsi puncak yang diizinkan pada start dan stop	Nm	402	519	568	617
Torsi puncak yang diizinkan pada start dan stop	kgfm	41	53	58	63
Nilai maksimum yang diizinkan untuk torsi beban rata-rata	Nm	196	284	372	451
Nilai maksimum yang diizinkan untuk torsi beban rata-rata	kgfm	20	29	38	46
Torsi momentum maksimum yang diizinkan	Nm	686	980	1080	1180
Torsi momentum maksimum yang diizinkan	kgfm	70	100	110	120
Kecepatan rotasi input maksimum yang diizinkan (Grem)	r/menit	4000
Kecepatan rotasi input rata-rata yang diizinkan (Grem)	r/menit	3000
Reaksi keras	Arc Sec	≤ 20
Berat badan	kg	4.4
Kehidupan desain	Jam	10000	15000	15000	15000

Generator Gelombang Tekanan Ringan Penggerak Harmonik Servo Motor Reducer Gear 4

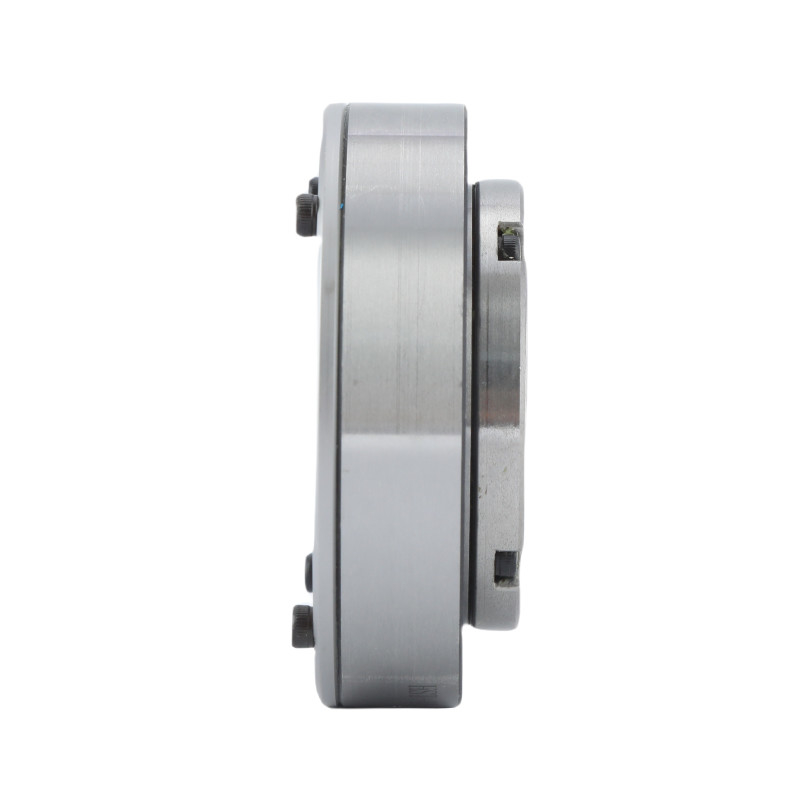

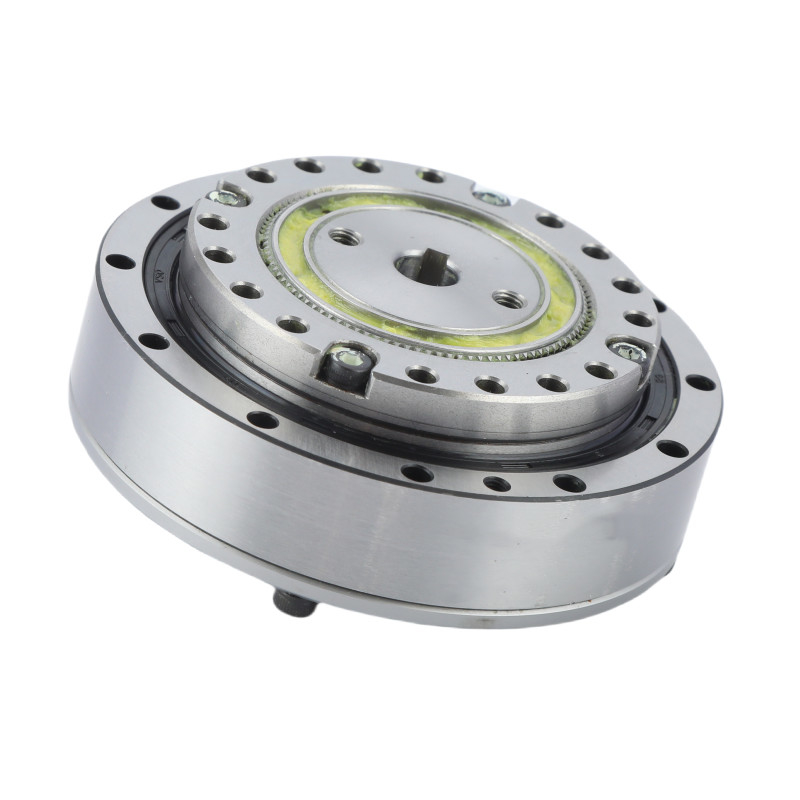

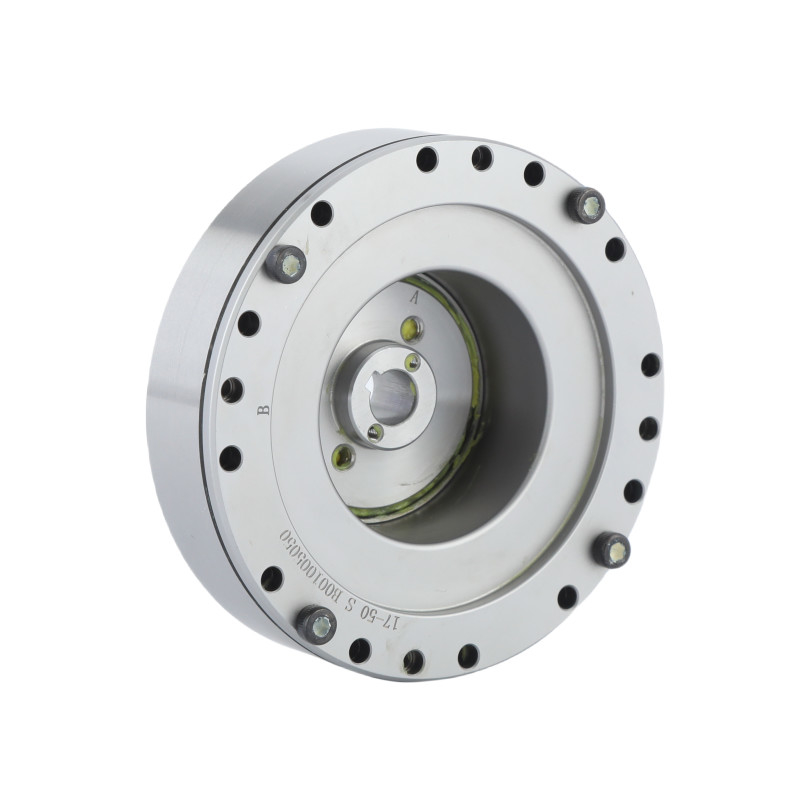

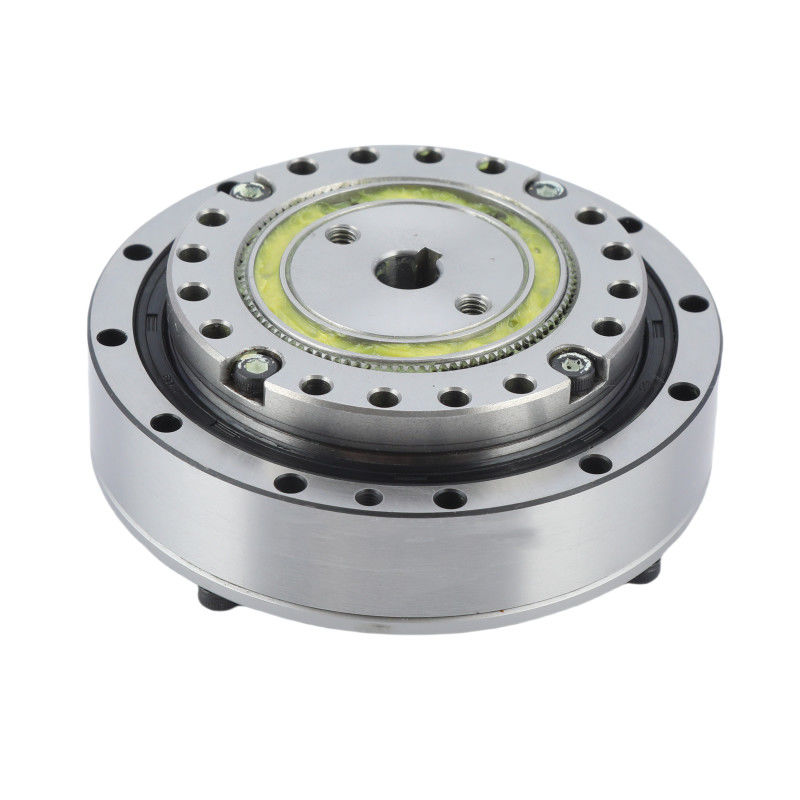

Gambar Rincian

Generator Gelombang Tekanan Ringan Penggerak Harmonik Servo Motor Reducer Gear 5

Generator Gelombang Tekanan Ringan Penggerak Harmonik Servo Motor Reducer Gear 6

Generator Gelombang Tekanan Ringan Penggerak Harmonik Servo Motor Reducer Gear 7

	Atribut utama LHT - I Model 40 Harmonic Gear Unit
	Produk	Model 40 Harmonic Drive
	Komponen	Generator Gelombang, Flexspline, Spline Bulat
	Rasio Pengurangan	50:1, 80:1, 100:1, 120:1
	Reaksi keras	Kurang dari 20 detik busur
	Kecepatan input rata-rata	4000 r/menit
	Kecepatan Masuk Maksimal	3000 r/menit
	Kehidupan yang Dirancang	15000 jam
	Model	40
	Berat badan	4.4 kg
	Jaminan	1 Tahun

Aplikasi


Robot humanoid	Mesin CNC	Sistem Manufaktur
