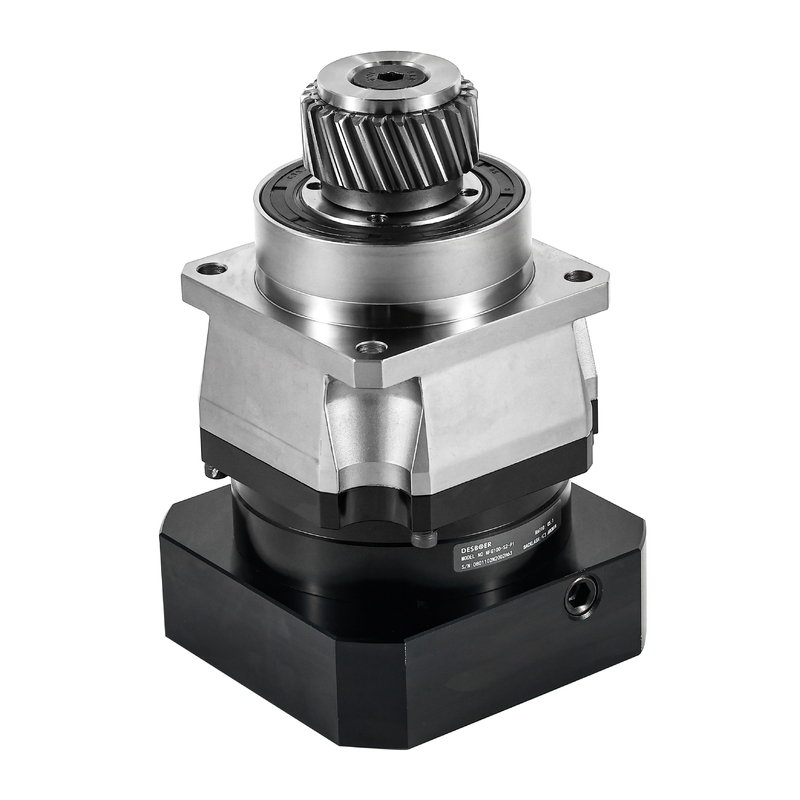

OEM Precision Planetary Reducer Shaft Mounted Gearbox Efisiensi Tinggi

Reduktor planet presisi OEM

Arus Pemasangan planet pengurangan presisi

Kotak gir OEM yang dipasang pada poros

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Gearbox Planet Seri NE

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Gearbox Planet Seri NE

Model:

Bentuk-bentuk yang dapat digunakan adalah:

Perbandingan:

3 sampai 100

Efisiensi:

≥97%

Kehidupan Pelayanan:

20000 jam

Kelas perlindungan:

IP65

Suhu operasi:

-10°C-90°C

Serangan balik yang sangat tepat:

≤3 menit busur

Aplikasi:

Otomotif, Otomasi Industri, Robotika, Dirgantara, Energi Terbarukan

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Video

Planetarium ND Series Terintegrasi Planetary Reducer Gearbox Presisi Tinggi

Dapatkan Harga Terbaik

Video

ODM ISO9001 Planetary Gearbox Reducer IP65 Waterproof

Dapatkan Harga Terbaik

Video

Precision Dual Right Angle Hollow Shaft Gearbox Power Transmission ODM

Dapatkan Harga Terbaik

Video

Transmisi Daya Gearbox Sudut Kanan Penggerak Poros Berongga Disesuaikan

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Ultraprecise Backlash Kurang dari 3 Arc Min NE Series Planetary Reducer Gearbox Efisiensi Tinggi

Name: OEM Precision Planetary Reducer Shaft Mounted Gearbox Efisiensi Tinggi
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Gearbox Planet Seri NE
Availability: InStock

Deskripsi Produk

Reduktor planet terdiri dari gearbox dan sumbu input dan output yang selaras. Sistem otomatisasi industri, termasuk transmisi DC, servo dan sistem step,menggunakan pengurangi gir planet untuk mengelola tugas yang membutuhkan torsi yang tinggi secara efisien.

Reduktor planet adalah gearbox dengan poros input dan poros output sejajar.

Dalam gigi planet diferensial, misalnya, setiap anggota berputar. pengaturan planet ini dapat memiliki satu output yang didorong oleh dua input atau satu input yang didorong oleh dua output.diferensial mengemudi poros di mobil memiliki planetary gearing bevel.

Fitur Utama

Desain perumahan monoblok
Bantalan presisi tinggi
Segel minyak kinerja tinggi
Peralatan heliks
Desain planetarium terintegrasi

Aplikasi Umum

Transmisi Otomotif
Mesin Industri
Robotika
Perlengkapan udara
Energi Terbarukan

Spesifikasi

Spesifikasi		Nomor segmen	Rasio	NE070	NE090	NE120	NE155	NE205	NE235
Torsi output nominal	Nm	tunggal	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		ganda	15	50	120	190	320	550	1080
			16	️	️	️	️	️	️
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Inersia putar	Kg.cm³	tunggal	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		ganda	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	️	️	️	️	️	️
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Gambar

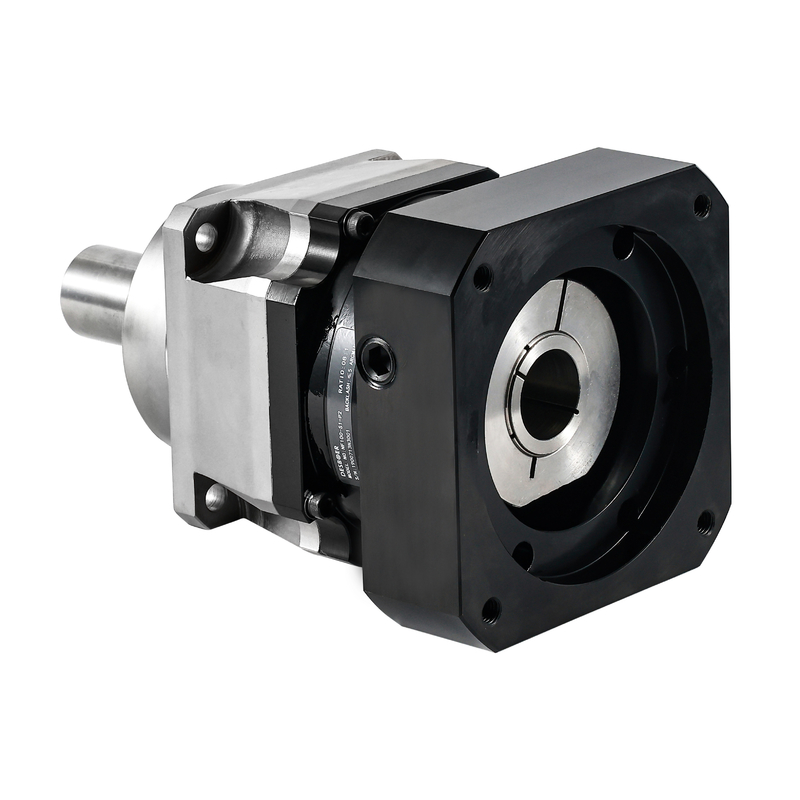

OEM Precision Planetary Reducer Shaft Mounted Gearbox Efisiensi Tinggi 2

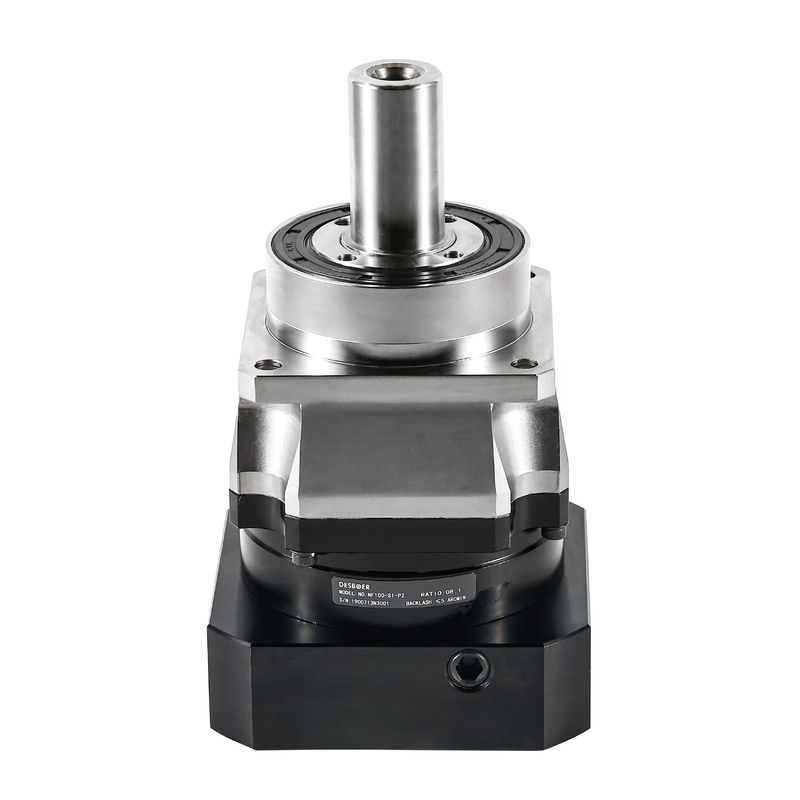

OEM Precision Planetary Reducer Shaft Mounted Gearbox Efisiensi Tinggi 3

Tabel Parameter

Tabel Parameter		Nomor segmen	Rasio	NE070	NE090	NE120	NE155	NE205	NE235
Torsi akselerasi maksimum	Nm	1,2	1.8 kali torsi output nominal
Torsi hentian darurat	Nm	1,2	3 kali torsi output nominal
Kecepatan input nominal	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
Kecepatan input nominal	rmp	2	15 ~ 100	5000	4000	4000	3000	3000	2000
Kecepatan input maksimum	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
Kecepatan input maksimum	rmp	2	15 ~ 100	10000	8000	8000	6000	6000	4000
Reaksi balik yang sangat tepat	arcmin	1	3 ~ 10	️	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reaksi balik yang sangat tepat	arcmin	2	15 ~ 100	️	️	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	1	3 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3
Tanggapan yang tepat	arcmin	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reaksi standar	arcmin	2	15 ~ 100	≤7	≤7	≤7	≤7	≤7	≤7
Kekuatan orsional	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Max. kekuatan radial	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Max. kekuatan aksial	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Saat miring	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
Kehidupan Pelayanan	hr	1,2	3 ~ 100	20000hr ((operasi terus menerus 10000hr)
Efisiensi	%	1	3 ~ 10	≥97%
Efisiensi	%	2	15 ~ 100	≥ 94%
Berat badan	kg	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
Berat badan	kg	2	15 ~ 100	1.6	4.7	8.7	17.0	35.0	60.0
Suhu operasi	°C	1,2	3 ~ 100	-10°C-90°C
Penggilingan		1,2	3 ~ 100	Lemak sintetis
Kelas Perlindungan		1,2	3 ~ 100	IP65
Posisi pemasangan		1,2	3 ~ 100	Sebarang arah
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	2	15 ~ 100	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
