Tempat asal:
Jiangsu, Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:

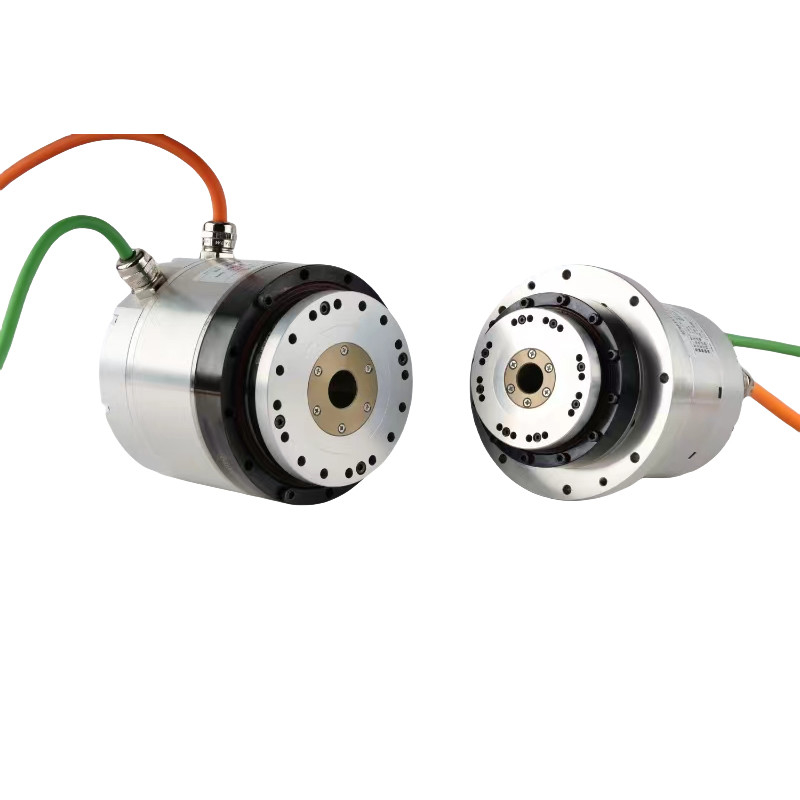

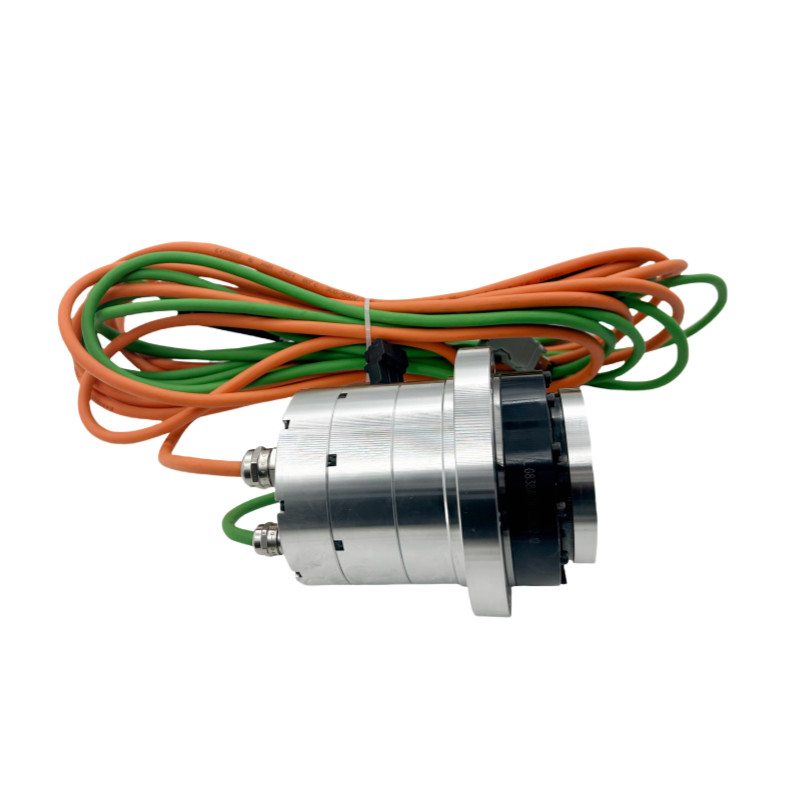

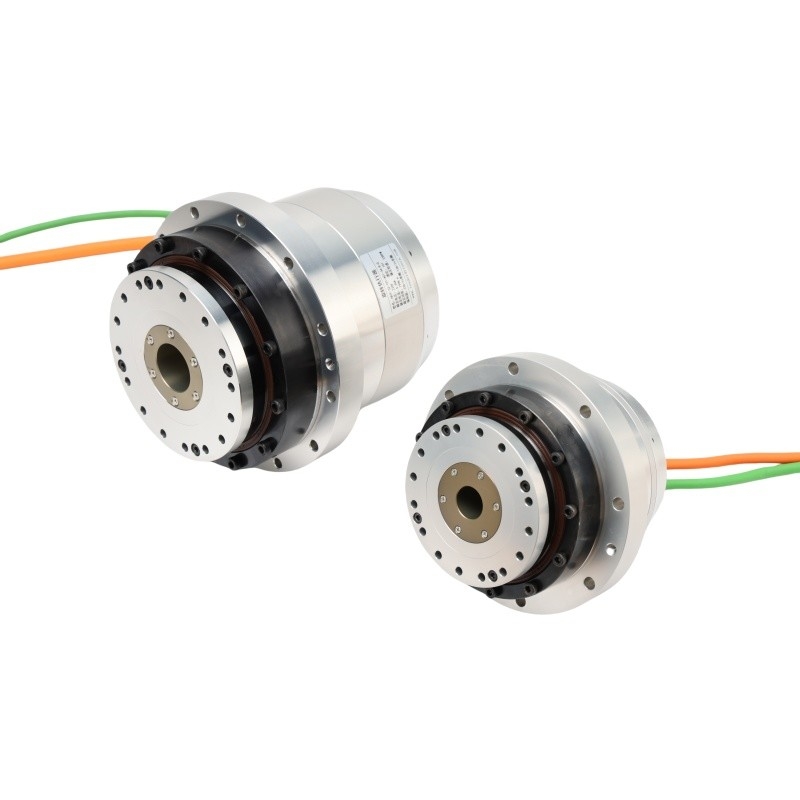

Outlet Sisi HATF Series Flanged Rotary Actuator
Video
Video
Deskripsi
Aktuator putar yang biasa digunakan dalam aplikasi industri dan komersial, memiliki beberapa fitur yang berbeda yang membuat mereka cocok untuk berbagai tugas.Berikut adalah fitur utama AC220V aktuator putar:
1. output torsi tinggi
Fitur: Mampu menghasilkan torsi yang signifikan, yang penting untuk aplikasi yang membutuhkan kekuatan rotasi yang kuat.
Manfaat: Cocok untuk aplikasi tugas berat seperti mesin industri, pemicu katup, dan sistem otomatisasi skala besar.
2. Kontrol presisi
Fitur: Memberi kontrol yang tepat atas gerakan putaran, seringkali dengan kemampuan untuk melakukan penyesuaian halus.
Manfaatnya: Cocok untuk aplikasi yang membutuhkan posisi yang akurat, seperti lengan robot, mesin CNC, dan peralatan medis.
3. Ketahanan dan Konstruksi Kuat
Fitur: Dibangun untuk menahan lingkungan yang keras, termasuk suhu tinggi, kelembaban, dan debu.
Manfaat: Memastikan kinerja dan keandalan jangka panjang di lingkungan industri.
Tabel Parameter Aktuator Rotary HATF
| Seri HATF | 20 | ||||||
| Rasio pengurangan | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Torsi puncak | N·m | 69 | 91 | 102 | 108 | 113 |
| Torsi nominal | N·m | 30 | 48 | 58 | 61 | 61 | |
| Kecepatan maksimum | rpm | 98 | 62 | 50 | 41 | 31 | |
| Kecepatan nominal | rpm | 51 | 32 | 26 | 21 | 16 | |
| Arus maksimum | Senjata | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Listrik nominal | Senjata | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Konstan torsi | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Resistensi fase | Ohm ((20°C) | 6.2 | |||||
| Induktansi fase | mH | 7.7 | |||||
| Kembali EMF | Vrms/krpm | 25 | |||||
| 48VDC | Torsi puncak | N·m | 69 | 91 | 102 | 108 | 113 |
| Torsi nominal | N·m | 39 | 58 | 61 | 61 | 61 | |
| Kecepatan maksimum | rpm | 86 | 54 | 44 | 36 | 27 | |
| Kecepatan nominal | rpm | 51 | 32 | 26 | 21 | 16 | |
| Arus maksimum | Senjata | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Listrik nominal | Senjata | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Konstan torsi | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Resistensi fase | Ohm ((20°C) | 0.4 | |||||
| Induktansi fase | mH | 0.9 | |||||
| Kembali EMF | Vrms/krpm | 7.7 | |||||
| Enkoder absolut | Jenis pengkode | Pengkode absolut | |||||
| Resolusi (satu putaran motor) | sedikit | 23, 24 bit | |||||
| Motor Multi-turn counter | sedikit | 16 | |||||
| Keakuratan posisi unidirectional | Arc sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| Keakuratan penentuan posisi dapat diulang | Arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| Ketegangan membalik | x104 N·m /rad | 24 | |||||
| Ketegangan torsional | x104 N·m /rad | 1.8 | 2.3 | ||||
| Moment inersia | Tanpa rem | kg*m2 | 8.8*10^-5 | ||||
| Dengan rem | kg*m2 | 9.17*10^-5 | |||||
| Massa | Tanpa rem | Kilo | 2.4 | ||||
| Dengan rem | Kilo | 2.96 | |||||
| Jumlah tiang motor | Pole | 16 | |||||
| Kondisi lingkungan | Suhu operasi: 0~40°C Suhu penyimpanan: -20~60°C Kelembaban operasi/Kelembaban penyimpanan: 20~80%RH (tanpa kondensasi) Resistensi getaran: 24,5m/s2 (frekuensi: 10~400Hz) Tidak ada debu atau bubuk logam, gas korosif, gas mudah terbakar, kabut minyak dan penggunaan dalam ruangan lainnya, hindari sinar matahari langsung Di bawah ketinggian 1000m |
||||||
| Isolasi motor | Resistensi isolasi: lebih dari 100MΩ ((DC500V) | ||||||
| Kekuatan dielektrik: AC1500V/ 1 menit | |||||||
| Kelas isolasi: F | |||||||
| Tingkat Perlindungan | Tipe yang sepenuhnya tertutup dengan pendinginan sendiri (IP65) | ||||||
