Name: ODM Harmonic Speed Reducer Drive Wave Generator Untuk Robot Humanoid
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-III
Availability: InStock

Rumah > Produk > Penggerak Harmonik >

ODM Harmonic Speed Reducer Drive Wave Generator Untuk Robot Humanoid

Reduktor kecepatan harmonik ODM

Humanoid Robot harmonik speed reducer

Generator gelombang penggerak harmonik ODM

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LHT-20-XX-U-III

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Peredam Harmonik Model 20

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

50:1, 80:1, 100:1

Reaksi:

≤20 Busur Detik

Kecepatan masukan maksimum:

6500 putaran/menit

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

15000 jam

Berat badan:

1.32KG

Aplikasi:

Robotika, Dirgantara, Peralatan Medis

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

LHT - Seri III Tekanan Gelombang Reduktor Harmonik Gear

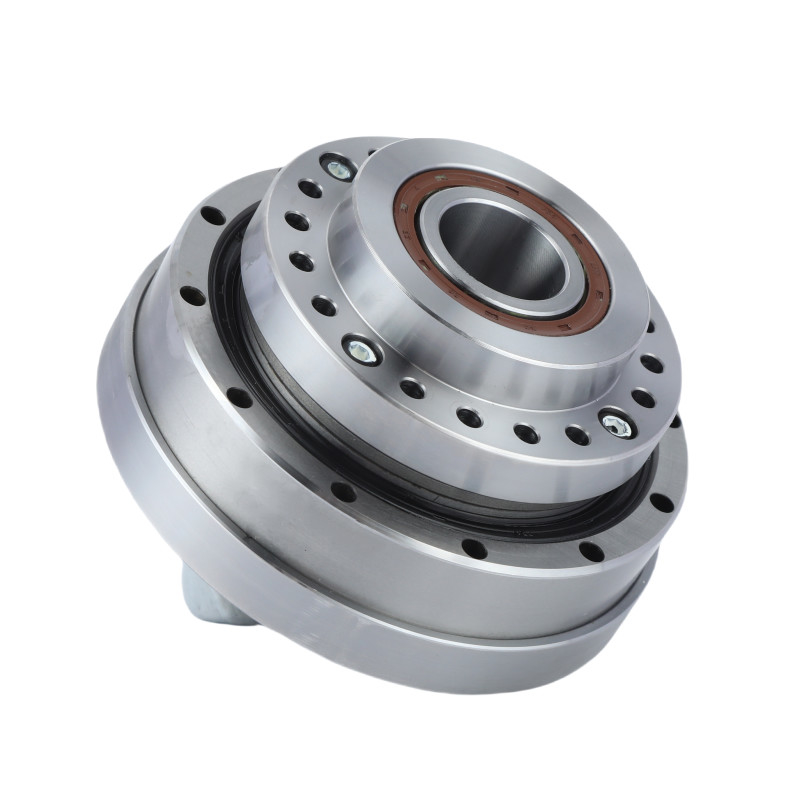

ODM Harmonic Speed Reducer Drive Wave Generator Untuk Robot Humanoid 0

Deskripsi produk

Penggerak harmonik tidak memiliki reaksi balik dengan rasio pengurangan kecepatan yang tinggi oleh desain.

Poros dasar memutar generator gelombang ketegangan, yang elips dengan bantalan di sekitar keliling.

Dengan prinsip operasi dan konstruksi yang memaksimalkan torsi output dan meminimalkan ukuran dan berat,

gear harmonik menawarkan keuntungan seperti rasio reduksi tinggi dalam satu tahap, nol reaksi balik, dan presisi tinggi yang tidak dapat disamai oleh kereta gigi konvensional.

Fitur

1. Keakuratan tinggi dan repeatability: Penting untuk aplikasi yang membutuhkan posisi yang tepat dan kontrol.

2. Ukuran kompak: Menghemat ruang, memungkinkan desain yang lebih kompak dan ringan.

3Rasio Torsi-ke-Bobot Tinggi: Menyediakan output torsi yang kuat tanpa berat yang signifikan.

4. Low Wear and Long Life: Karena kontak bergulir gigi, yang meminimalkan keausan dan memperpanjang umur drive.

5. Operasi yang lancar: Menyediakan gerakan yang lancar dan konsisten, ideal untuk tugas yang halus.

Spesifikasi

Model		20
Rasio pengurangan		50	80	100
Torsi nominal pada input 2000r/min	Nm	17	24	28
Torsi puncak yang diizinkan pada start dan stop	Nm	39	51	57
Nilai maksimum yang diizinkan untuk torsi beban rata-rata	Nm	24	33	34
Torsi momentum maksimum yang diizinkan	Nm	69	89	95
Kecepatan rotasi input maksimum yang diizinkan	r/menit	6500
Kecepatan rotasi input rata-rata yang diizinkan	r/menit	3500
Reaksi keras	Arc Sec	≤ 20
Berat badan	Kilo	1.32
Kehidupan desain	Jam	9000	10000	10000

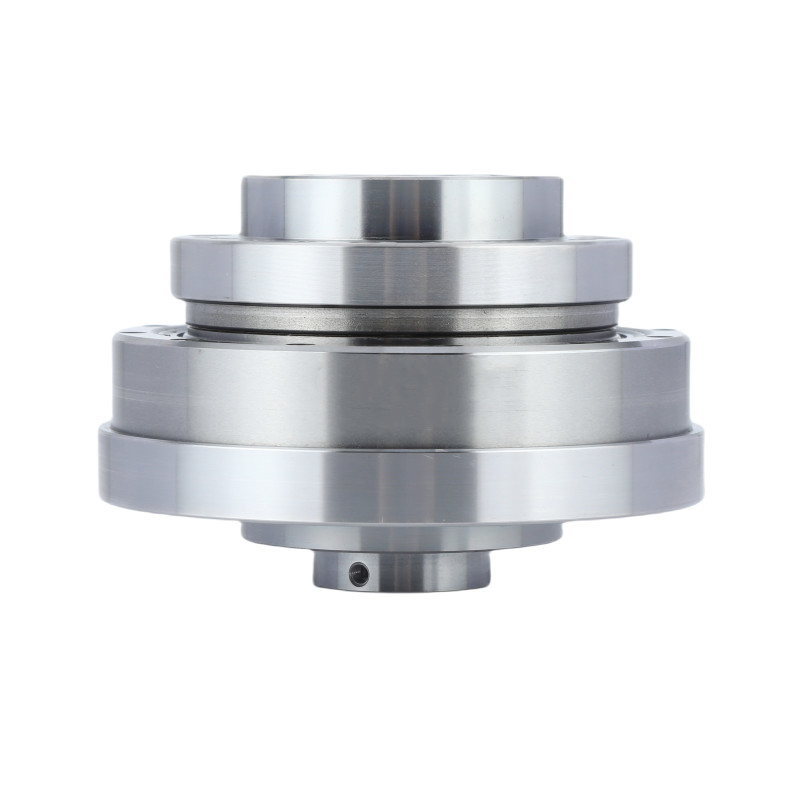

ODM Harmonic Speed Reducer Drive Wave Generator Untuk Robot Humanoid 2

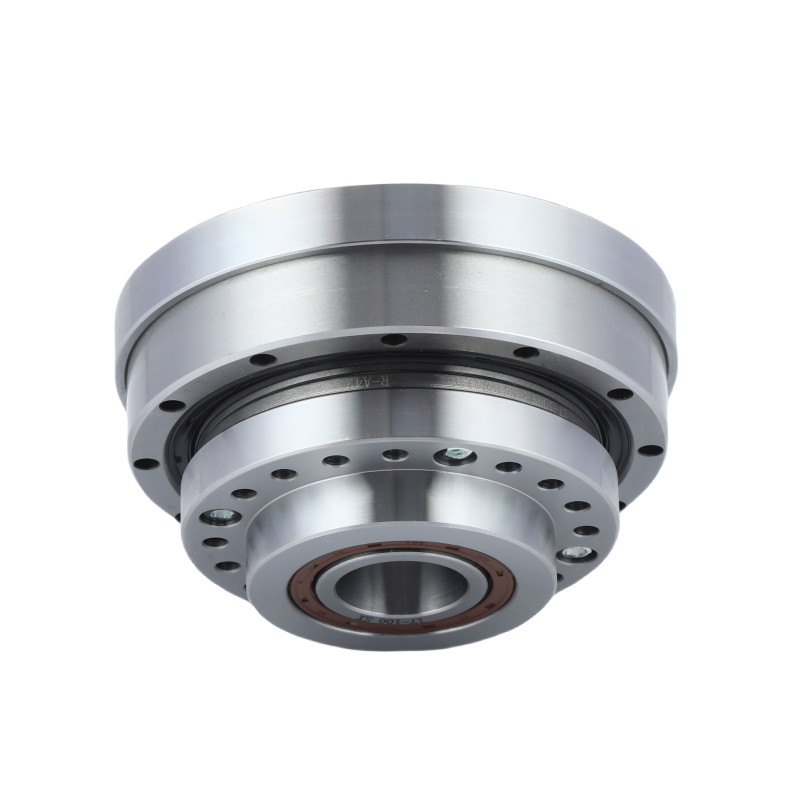

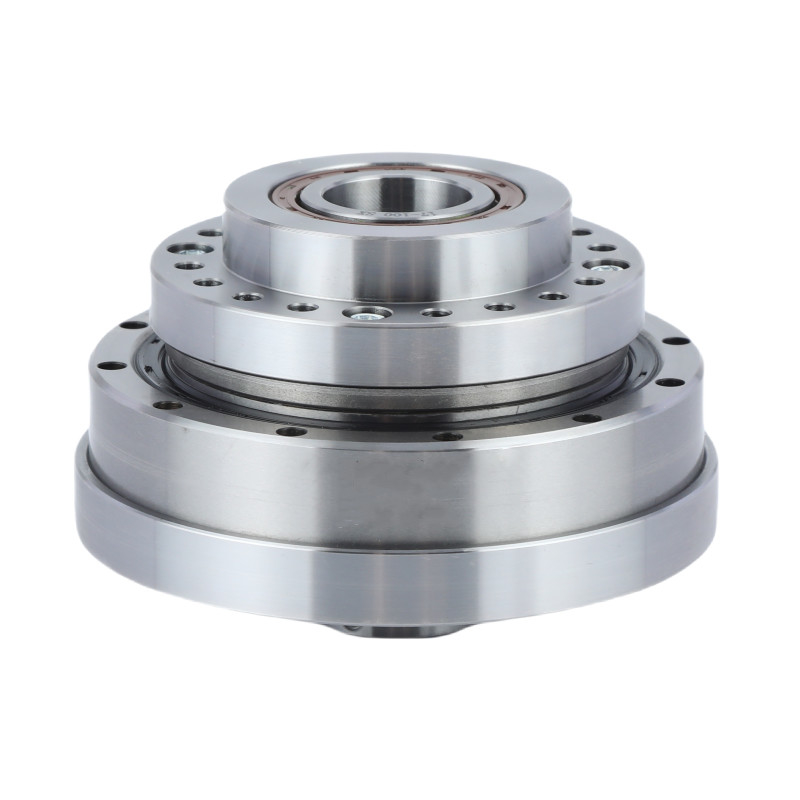

Gambar Rincian

	Atribut utama dari LHT - III Model 20 Harmonic Gear Unit
	Produk	Model 20 Penggerak Harmonik
	Komponen	Generator Gelombang, Flexspline, Spline Bulat
	Rasio Pengurangan	50:1, 80:1, 100:1
	Reaksi keras	Kurang dari 20 detik busur
	Kecepatan input rata-rata	6500 r/menit
	Kecepatan Masuk Maksimal	3500 r/menit
	Kehidupan yang Dirancang	15000 jam
	Model	20
	Berat badan	1.32kg
	Jaminan	1 Tahun

Aplikasi


Mesin optik	Pencetakan 3D dan pembuatan kertas	Sistem Manufaktur
