Rumah > Produk > Penggerak Harmonik >

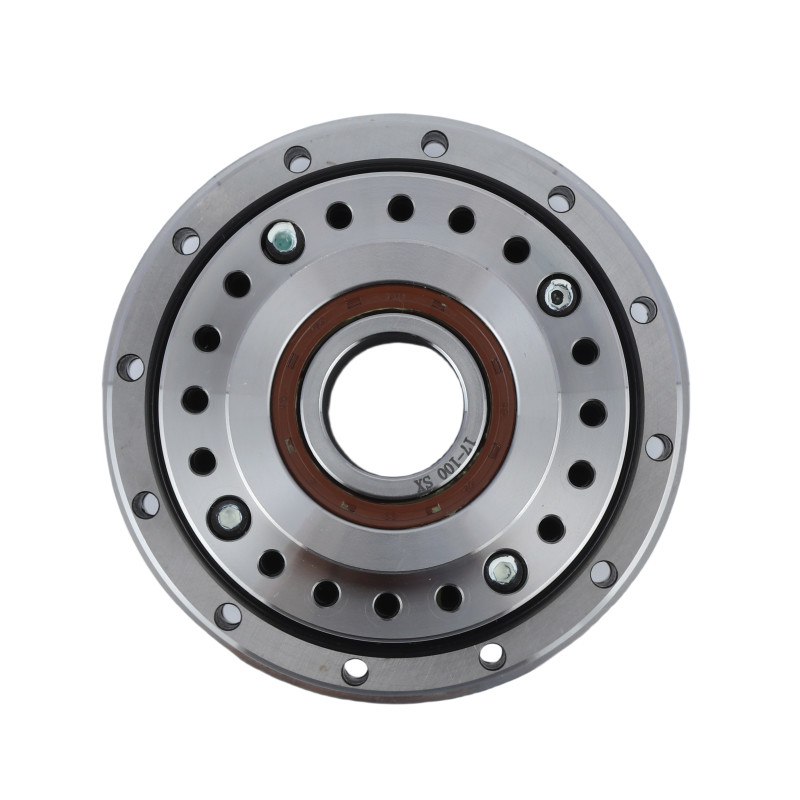

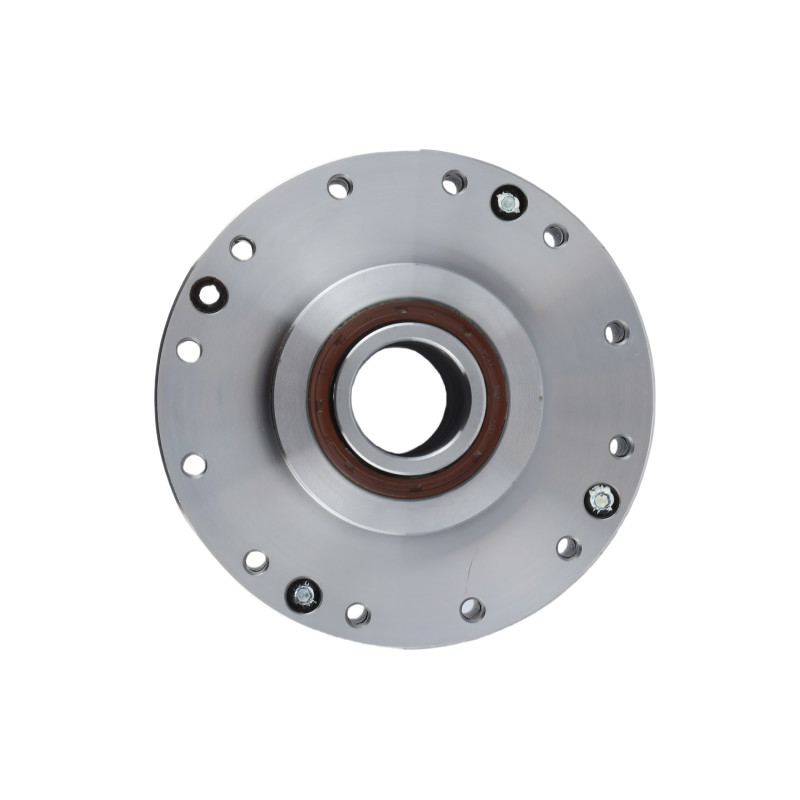

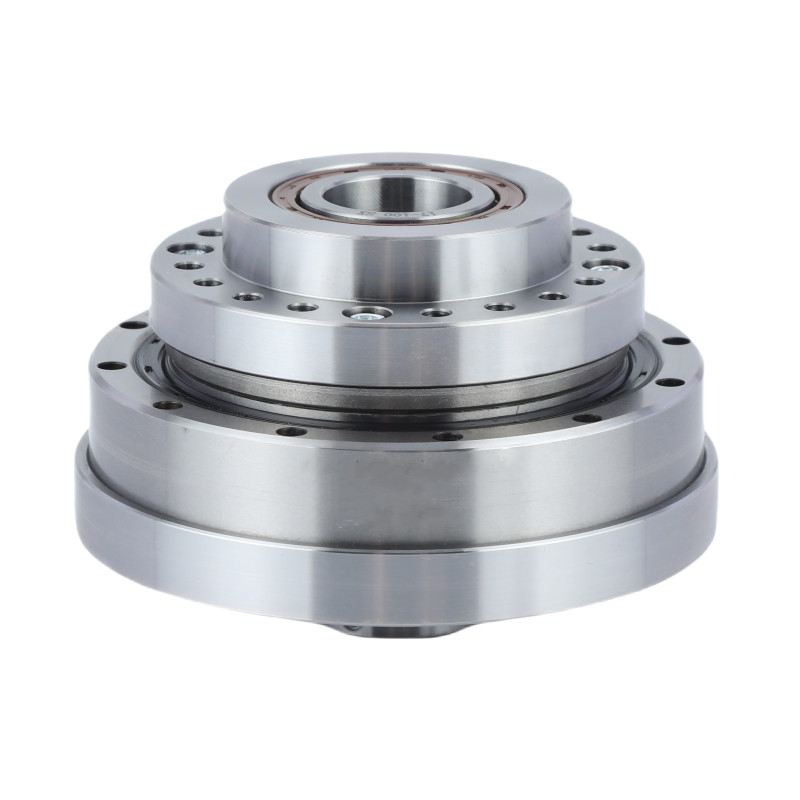

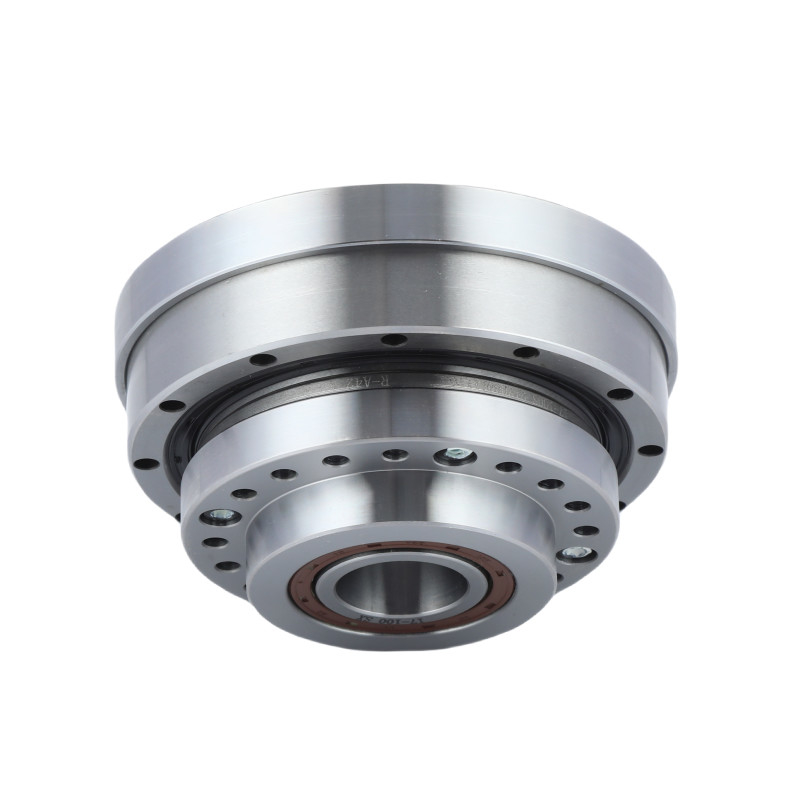

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah

Reduktor penggerak harmonik kecil

Flexspline penggerak harmonik kecil

Flexspline harmonic drive strain wave gear

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LHT-25-XX-U-III

Hubungi Kami

Minta Kutipan

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah

Rincian produk

Produk:

Peredam Harmonik Model 25

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

50:1, 80:1, 100:1, 120:1

Reaksi:

≤20 Busur Detik

Kecepatan masukan maksimum:

5600 putaran/menit

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

10000 jam

Berat badan:

2,02kg

Aplikasi:

Robotika, kedirgantaraan, peralatan medis, otomatisasi industri, optik dan fotonik

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Harga yang bagus Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit on line

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Harga yang bagus Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit on line

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Harga yang bagus Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan on line

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Harga yang bagus Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit on line

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Low Backlash Strain Wave Reducer Gear Harmonik

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah 0

Deskripsi produk

Penggerak harmonik tidak memiliki reaksi balik dengan rasio pengurangan kecepatan yang tinggi oleh desain.

Penggerak harmonik sangat penting untuk aplikasi yang menuntut presisi tinggi, torsi tinggi, dan desain yang kompak.Prinsip kerja yang unik dan keuntungan membuat mereka cocok untuk berbagai industriDengan menyediakan kontrol gerakan yang tepat dan dapat diandalkan,Penggerak harmonik berkontribusi secara signifikan pada kinerja dan efisiensi sistem teknologi modern.

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah 1

Operasi

Ketika generator gelombang berputar, ia mendesformasi flexspline, menyebabkan gigi luarnya untuk terlibat dengan gigi dalam spline melingkar di dua titik yang berlawanan.

Saat generator gelombang terus berputar, titik keterlibatan bergerak di sekitar keliling, menyebabkan flexspline berputar.

Flexspline memiliki lebih sedikit gigi daripada spline melingkar,jadi satu putaran lengkap generator gelombang menghasilkan flexspline berputar dengan perbedaan dalam jumlah gigi antara dua splines, mencapai rasio pengurangan yang tinggi.

Spesifikasi

Model			25
Rasio pengurangan			50	80	100	120
Torsi nominal pada input 2000r/min		Nm	51	82	87	87
Torsi nominal pada input 2000r/min		kgfm	5.2	8.4	8.9	8.9
Torsi puncak yang diizinkan pada start dan stop		Nm	127	178	204	217
Torsi puncak yang diizinkan pada start dan stop		kgfm	13	18	21	22
Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Nm	72	113	140	140
Nilai maksimum yang diizinkan untuk torsi beban rata-rata		kgfm	7.3	12	14	14
Torsi momentum maksimum yang diizinkan		Nm	242	332	369	395
Torsi momentum maksimum yang diizinkan		kgfm	25	34	38	40
Kecepatan rotasi input maksimum yang diizinkan (Grem)		r/menit	5600
Kecepatan rotasi input rata-rata yang diizinkan (Grem)		r/menit	3500
Reaksi keras		Arc Sec	≤ 20
Berat badan		Kilo	2.02
Kehidupan desain		Jam	15000

Peredam Gigi Gelombang Regangan Penggerak Harmonik Kecil Flexspline Backlash Rendah 2

Gambar Rincian

	Atribut utama LHT - III Model 25 Harmonic Gear Unit
	Produk	Reduktor Gelombang Tekanan Model 25
	Komponen	Generator Gelombang, Flexspline, Spline Bulat
	Rasio Pengurangan	50:1, 80:1, 100:1, 120:1
	Reaksi keras	Kurang dari 20 detik busur
	Kecepatan input rata-rata	5600 r/menit
	Kecepatan Masuk Maksimal	3500 r/menit
	Kehidupan yang Dirancang	15000 jam
	Model	25
	Berat badan	1.32kg
	Jaminan	1 Tahun

Aplikasi


Robot Industri	Robot Huamnoid	Mesin CNC
