Name: Low Backlash Harmonic Drive Bearing Gear Reduction Strain Wave Reducer
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-32-XX-U-III
Availability: InStock

Rumah > Produk > Penggerak Harmonik >

Low Backlash Harmonic Drive Bearing Gear Reduction Strain Wave Reducer

Low Backlash harmonic drive bearing

Belahan gelombang harmonik bantalan drive

Pengurangan gear harmonik Bantalan

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LHT-32-XX-U-III

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Peredam Harmonik Model 32

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

50:1, 80:1, 100:1, 120:1

Reaksi:

≤20 Busur Detik

Kecepatan masukan maksimum:

4800 putaran/menit

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

15000 jam

Berat badan:

4.2kg

Aplikasi:

Robotika, kedirgantaraan, peralatan medis, otomatisasi industri, optik dan fotonik

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Low Backlash Harmonic Drive Strain Wave Reducer

Deskripsi produk

Gir gelombang ketegangan (juga dikenal sebagai gir harmonik) adalah jenis sistem gigi mekanis yang menggunakan spline fleksibel dengan gigi eksternal,yang terdeformasi oleh colokan elips berputar untuk terlibat dengan gigi gigi internal dari spline luar.

Gir gelombang ketegangan biasanya digunakan dalam robotika dan kedirgantaraan.

Penggerak harmonik terdiri dari tiga komponen utama

Generator Gelombang: Sebuah cam elips yang cocok di dalam spline silinder fleksibel (Flexspline).
Flexspline: Komponen silinder fleksibel dengan gigi luar yang cocok dengan gigi dalam spline melingkar.
Circular Spline: Sebuah cincin kaku dengan gigi internal yang terlibat dengan flexspline.

Tabel Parameter

Model		32
Rasio pengurangan		50	80	100	120
Torsi nominal pada input 2000r/min	Nm	99	153	178	178
Torsi nominal pada input 2000r/min	kgfm	10	16	18	18
Torsi puncak yang diizinkan pada start dan stop	Nm	281	395	433	459
Torsi puncak yang diizinkan pada start dan stop	kgfm	29	40	44	47
Nilai maksimum yang diizinkan untuk torsi beban rata-rata	Nm	140	217	281	281
Nilai maksimum yang diizinkan untuk torsi beban rata-rata	kgfm	14	22	29	29
Torsi momentum maksimum yang diizinkan	Nm	497	738	841	892
Torsi momentum maksimum yang diizinkan	kgfm	51	75	86	91
Kecepatan rotasi input maksimum yang diizinkan (Grem)	r/menit	4800
Kecepatan rotasi input rata-rata yang diizinkan (Grem)	r/menit	3500
Reaksi keras	Arc Sec	≤ 20
Berat badan	Kilo	4.2
Kehidupan desain	Jam	15000

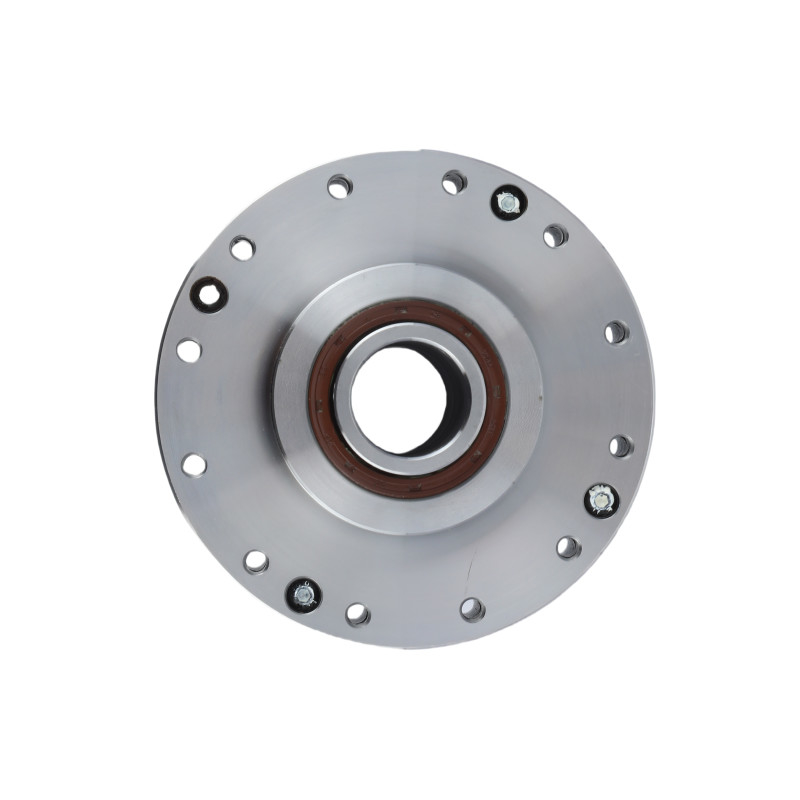

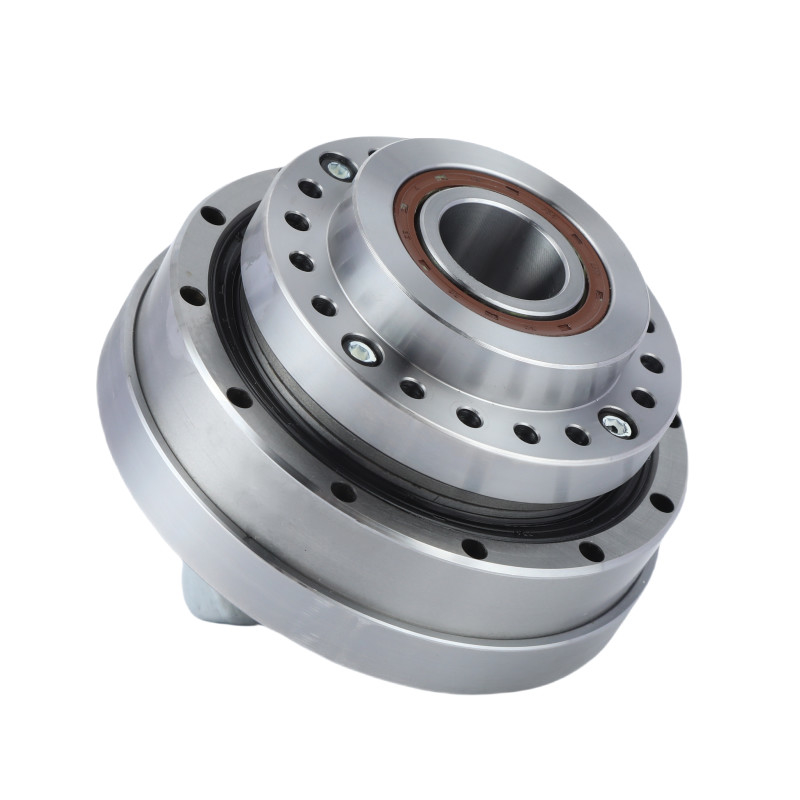

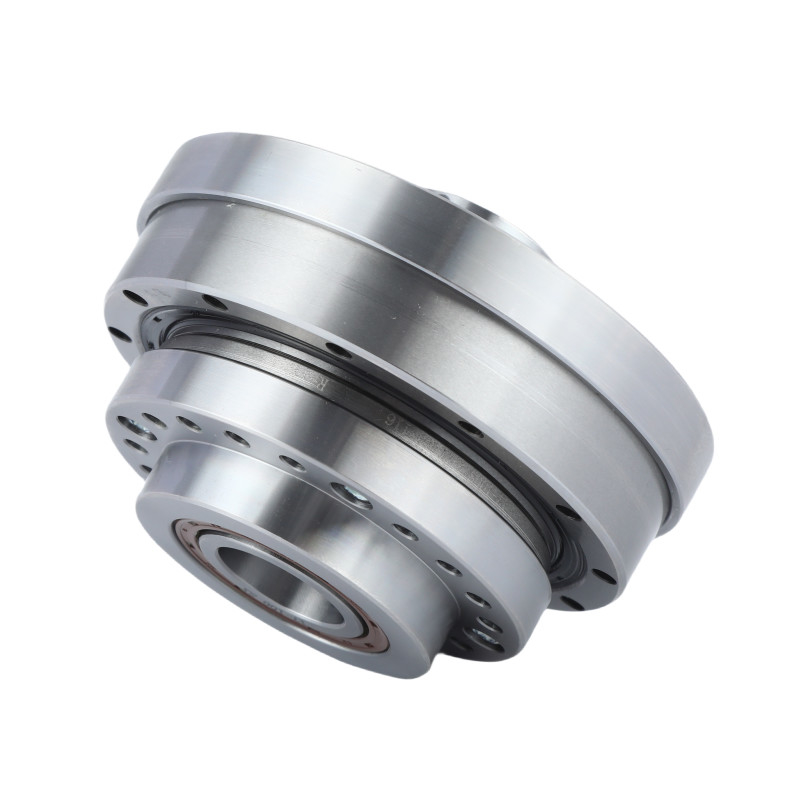

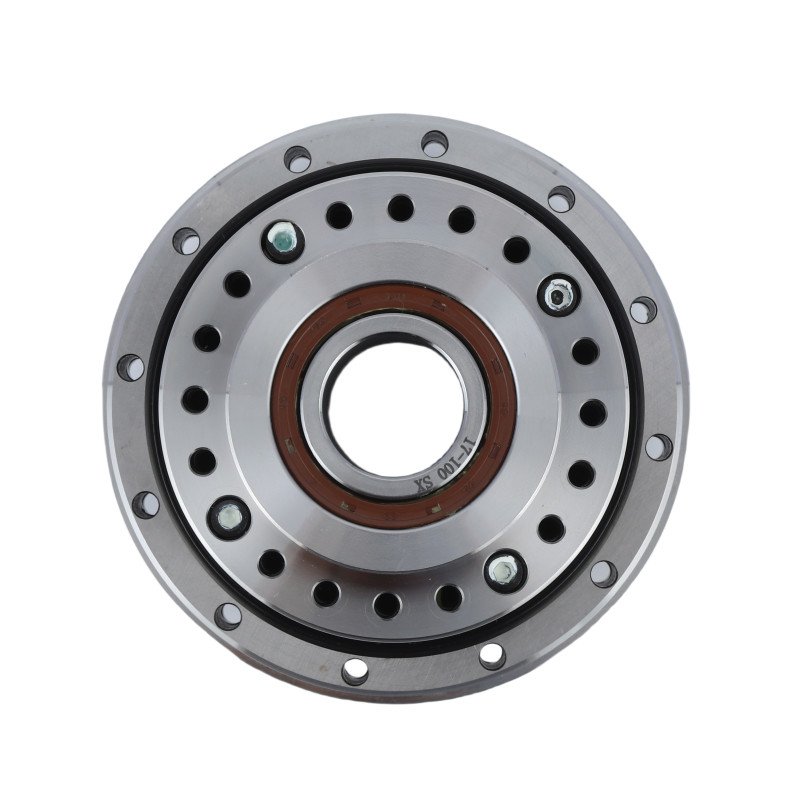

Low Backlash Harmonic Drive Bearing Gear Reduction Strain Wave Reducer 1

Gambar rinci

	Atribut utama dari LHT - III Model 32 Harmonic Gear Unit
	Produk	Reduktor Gelombang Tekanan Model 32
	Komponen	Generator Gelombang, Flexspline, Spline Bulat
	Rasio Pengurangan	50:1, 80:1, 100:1, 120:1
	Reaksi keras	Kurang dari 20 detik busur
	Kecepatan input rata-rata	4800 r/menit
	Kecepatan Masuk Maksimal	3500 r/menit
	Kehidupan yang Dirancang	15000 jam
	Model	32
	Berat badan	4.2kg
	Jaminan	1 Tahun

Aplikasi


Robot Industri	Perangkat Medis	Sistem Manufaktur
