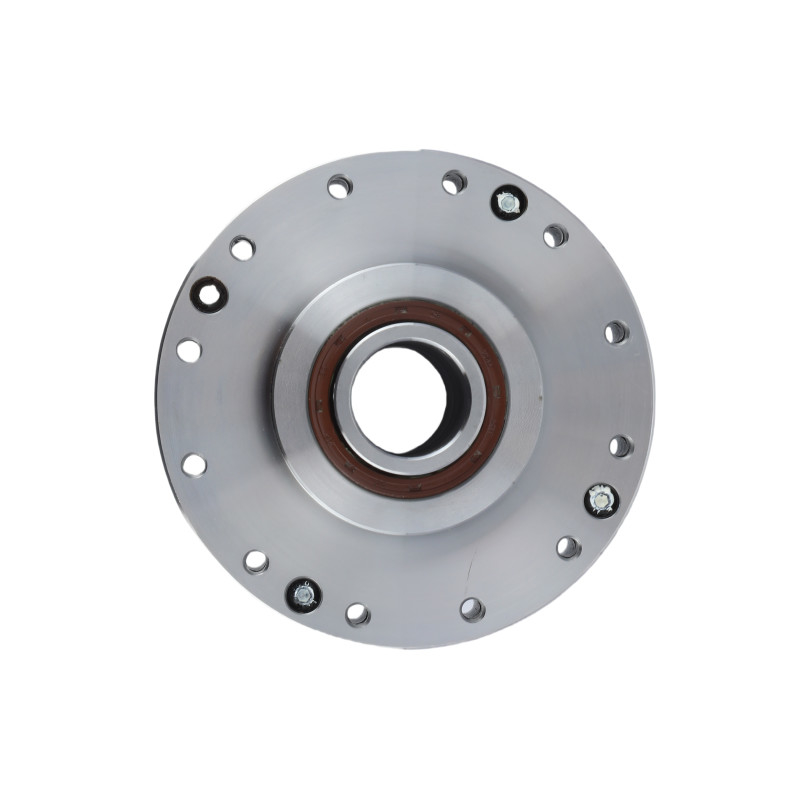

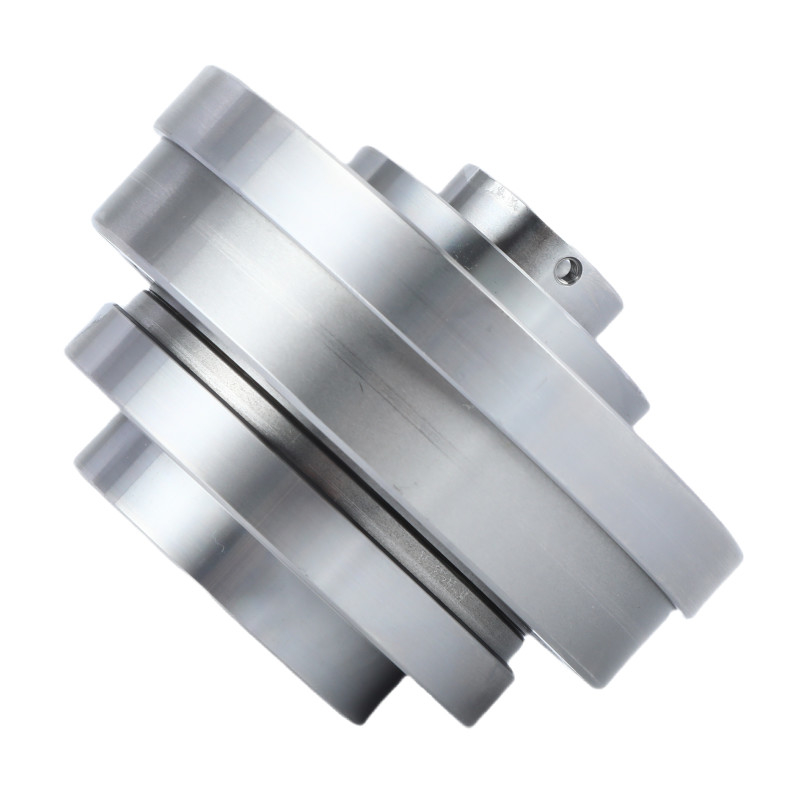

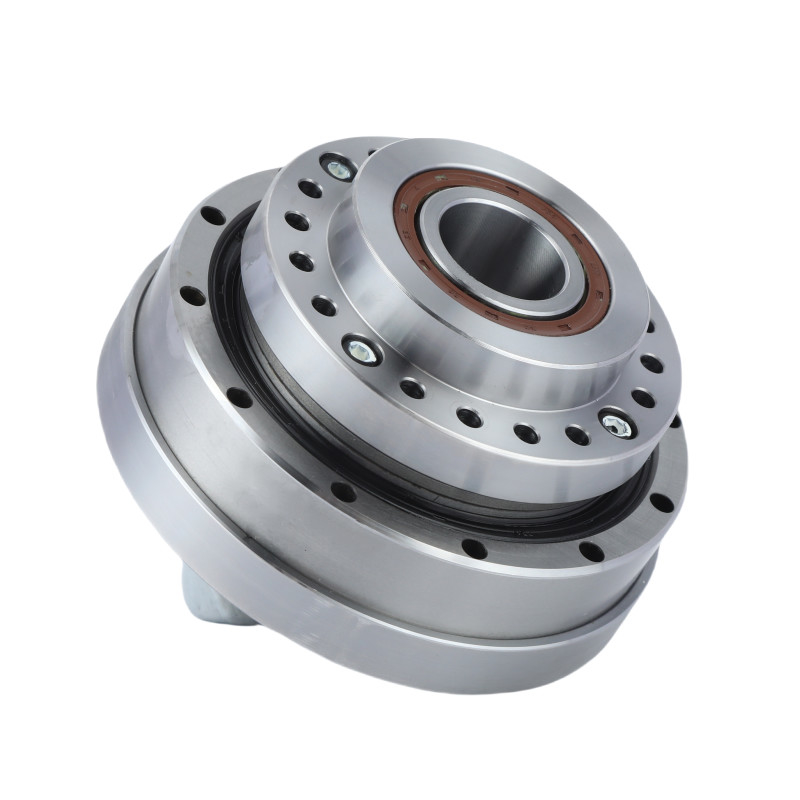

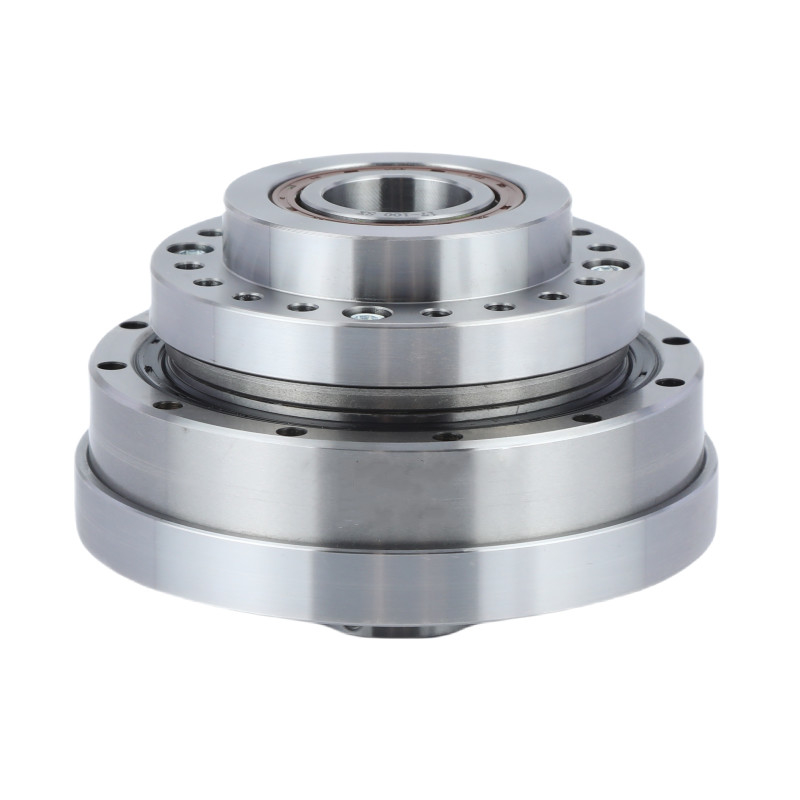

Name: Besar Kotak Gear Reduksi Harmonik Kerongkongan Gelombang Tekanan Reducer 7.2kg
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-III
Availability: InStock

Rumah > Produk > Penggerak Harmonik >

Besar Kotak Gear Reduksi Harmonik Kerongkongan Gelombang Tekanan Reducer 7.2kg

Gear pengurangan harmonik berongga besar

7.2kg gear pengurangan harmonik

7.2kg kotak gear harmonik

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LHT-40-XX-U-III

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Model 40 Gear Harmonik

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

50:1, 80:1, 100:1, 120:1

Reaksi:

≤20 Busur Detik

Kecepatan masukan maksimum:

4000 R/MIN

Kecepatan Masukan Rata-rata:

3000 putaran/menit

Merancang hidup:

15000 jam

Berat badan:

7.2KG

Aplikasi:

Robotika, Dirgantara, Peralatan Medis, Otomasi Industri, Industri Energi Baru

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Gir Harmonik LHT-Seri III yang Besar

Deskripsi produk

Gir gelombang ketegangan (juga dikenal sebagai gir harmonik) adalah jenis sistem gigi mekanis yang menggunakan spline fleksibel dengan gigi eksternal,yang terdeformasi oleh colokan elips berputar untuk terlibat dengan gigi gigi internal dari spline luar.

Gear gelombang keteganganmenggunakan prinsip operasi yang unik yang didasarkan pada mekanika elastis logam.Manfaat terbesar adalah karakteristik nol backlash dan penghematan berat dan ruang dibandingkan dengan gigi lainnya karena mekanisme gigi kami hanya terdiri dari tiga bagian dasar.Generator Gelombang,FlexsplinedanSpline Bulat.

Penurun gelombang ketegangan terdiri dari tiga komponen utama

Generator Gelombang: Sebuah cam elips yang cocok di dalam spline silinder fleksibel (Flexspline).
Flexspline: Komponen silinder fleksibel dengan gigi luar yang cocok dengan gigi dalam spline melingkar.
Circular Spline: Sebuah cincin kaku dengan gigi internal yang terlibat dengan flexspline.

Spesifikasi

Model		40
Rasio pengurangan		50	80	100	120
Torsi nominal pada input 2000r/min	Nm	178	268	345	382
Torsi nominal pada input 2000r/min	kgfm	18	27	35	39
Torsi puncak yang diizinkan pada start dan stop	Nm	523	675	738	802
Torsi puncak yang diizinkan pada start dan stop	kgfm	53	69	75	82
Nilai maksimum yang diizinkan untuk torsi beban rata-rata	Nm	255	369	484	586
Nilai maksimum yang diizinkan untuk torsi beban rata-rata	kgfm	26	38	49	60
Torsi momentum maksimum yang diizinkan	Nm	892	1270	1400	1530
Torsi momentum maksimum yang diizinkan	kgfm	91	130	143	156
Kecepatan rotasi input maksimum yang diizinkan (Grease)	r/menit	4000
Kecepatan rotasi input rata-rata yang diizinkan (Grease)	r/menit	3000
Reaksi keras	Arc Sec	≤ 20
Berat badan	Kilo	7.2
Kehidupan desain	Jam	15000

Besar Kotak Gear Reduksi Harmonik Kerongkongan Gelombang Tekanan Reducer 7.2kg 1

Gambar Rincian

	Atribut utama LHT - III Model 40 Harmonic Gear Unit
	Produk	Reduktor Gelombang Tekanan Model 40
	Komponen	Generator Gelombang, Flexspline, Spline Bulat
	Rasio Pengurangan	50:1, 80:1, 100:1, 120:1
	Reaksi keras	Kurang dari 20 detik busur
	Kecepatan input rata-rata	4000 r/menit
	Kecepatan Masuk Maksimal	3500 r/menit
	Kehidupan yang Dirancang	15000 jam
	Model	40
	Berat badan	7.2kg
	Jaminan	1 Tahun

Aplikasi


Robot Industri	Robot humanoid	Perangkat Medis	Sistem Produksi
