Name: Generator gearbox torsi tinggi aerospasial
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-IV
Availability: InStock

Rumah > Produk > Penggerak Harmonik >

Generator gearbox torsi tinggi aerospasial

High Torque harmonik drive

Penggerak harmonik ruang angkasa

Gearbox gelombang ketegangan ruang angkasa

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LHT-14-XX-U-IV

Hubungi Kami

Minta Kutipan

Generator gearbox torsi tinggi aerospasial

Rincian produk

Produk:

Peredam Harmonik Model 14

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

50:1, 80:1, 100:1, 120:1

Reaksi:

≤20 Busur Detik

Kecepatan masukan maksimum:

8500 r/menit

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

15000 jam

Berat badan:

0,66kg

Aplikasi:

Robotika, Dirgantara, Peralatan Medis

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Kecepatan torsi tinggi gear harmonik tertutup

Deskripsi produk

Reducer Gelombang Tekanan adalah jenis transmisi yang bergantung pada generator gelombang untuk menghasilkan gelombang deformasi elastis yang dapat dikontrol dalam gigi fleksibel untuk mencapai gerak dan transmisi daya.Reduktor harmonik lahir selama periode eksplorasi bulan dari Amerika Serikat dan Uni Soviet pada abad lalu,terutama untuk menyelesaikan kebutuhan mendesak dari agen gerak aeroangkasa untukreduktor dengan struktur kompak, berat ringan, ukuran kecil, rasio reduksi yang besar,efisiensi transmisi tinggi dan presisi transmisi tinggi.

Fitur

1. Keakuratan tinggi dan repeatability: Penting untuk aplikasi yang membutuhkan posisi yang tepat dan kontrol.

2. Ukuran kompak: Menghemat ruang, memungkinkan desain yang lebih kompak dan ringan.

3Rasio Torsi-ke-Bobot Tinggi: Menyediakan output torsi yang kuat tanpa berat yang signifikan.

4. Low Wear and Long Life: Karena kontak bergulir gigi, yang meminimalkan keausan dan memperpanjang umur drive.

5. Operasi yang lancar: Menyediakan gerakan yang lancar dan konsisten, ideal untuk tugas yang halus.

Spesifikasi

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	Kilo	Jam
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000

Gambar

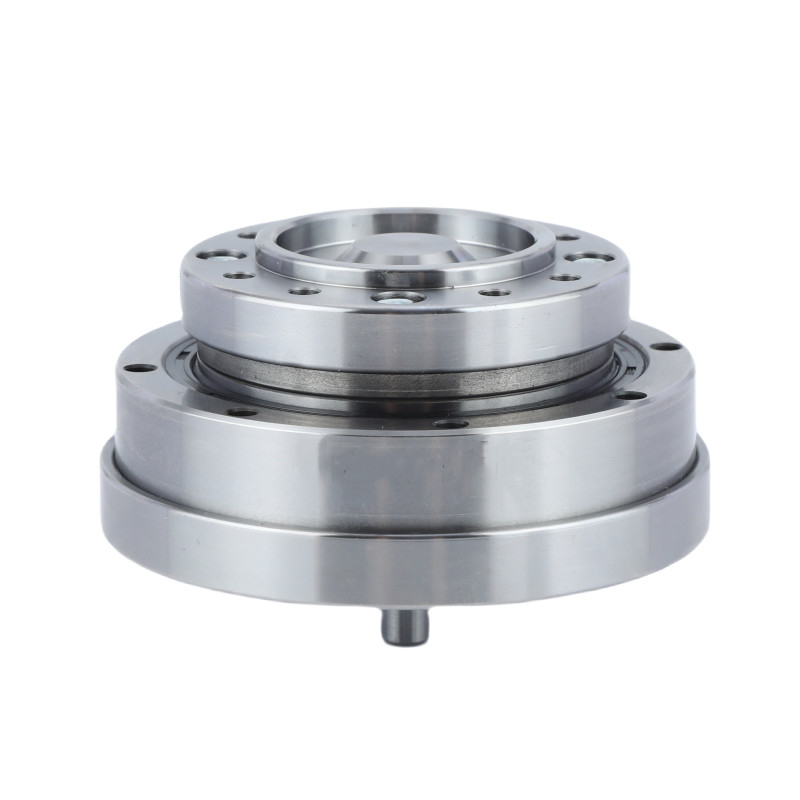

Generator gearbox torsi tinggi aerospasial 1

Gambar rinci

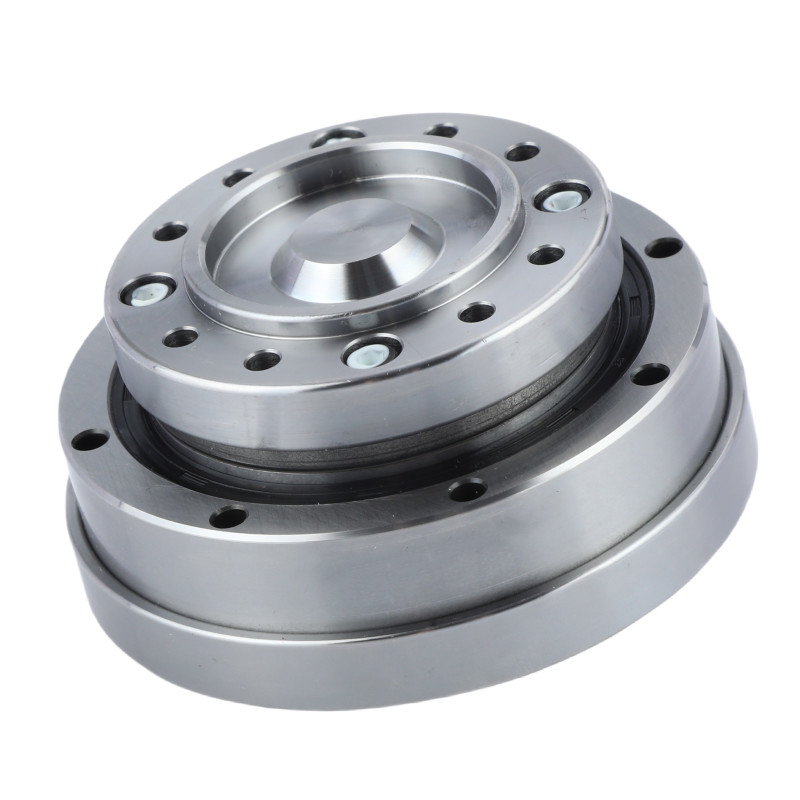

Generator gearbox torsi tinggi aerospasial 3

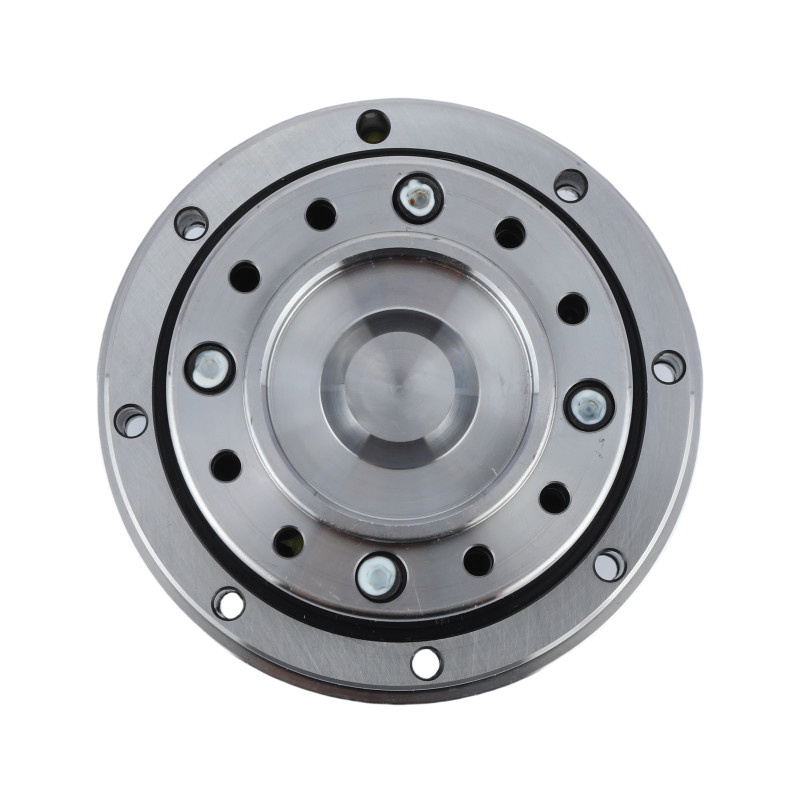

Generator gearbox torsi tinggi aerospasial 4

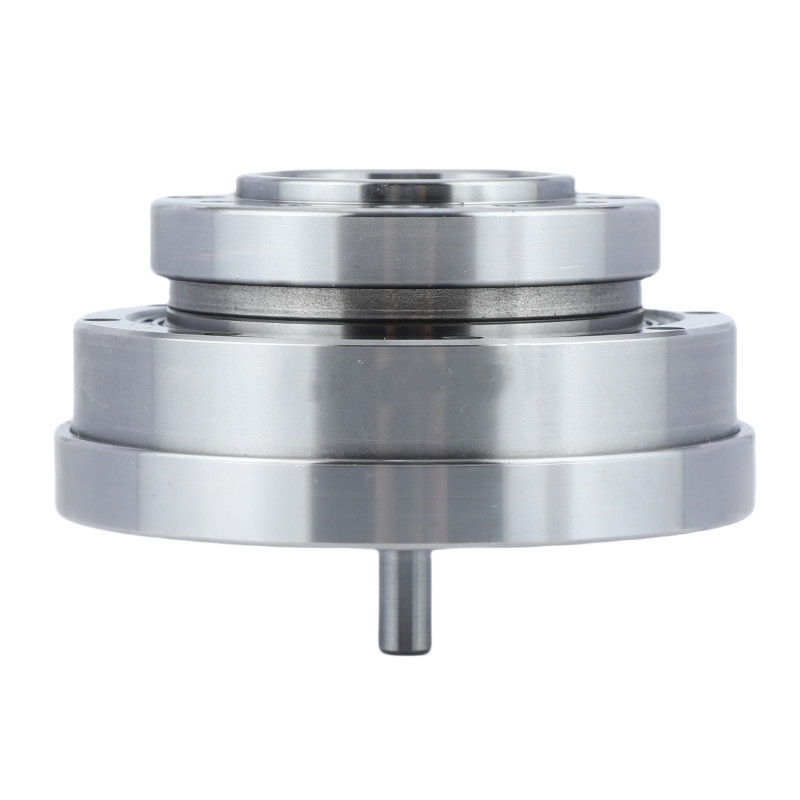

Generator gearbox torsi tinggi aerospasial 5

Atribut utama dari LHT - IV Model 14 Harmonic Gear Units
Produk	Model 14 Harmonic Drive
Komponen	Generator Gelombang, Flexspline, Spline Bulat
Rasio Pengurangan	50:1, 80:1, 100:1, 120:1
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	8500 r/menit
Kecepatan Masuk Maksimal	3500 r/menit
Kehidupan yang Dirancang	15000 jam
Model	14
Berat badan	0.66kg
Jaminan	1 Tahun

Aplikasi


Robot Industri	Perangkat Medis	Robot Huamnoid

Perlengkapan udara	Sistem Manufaktur	Sistem semikonduktor
