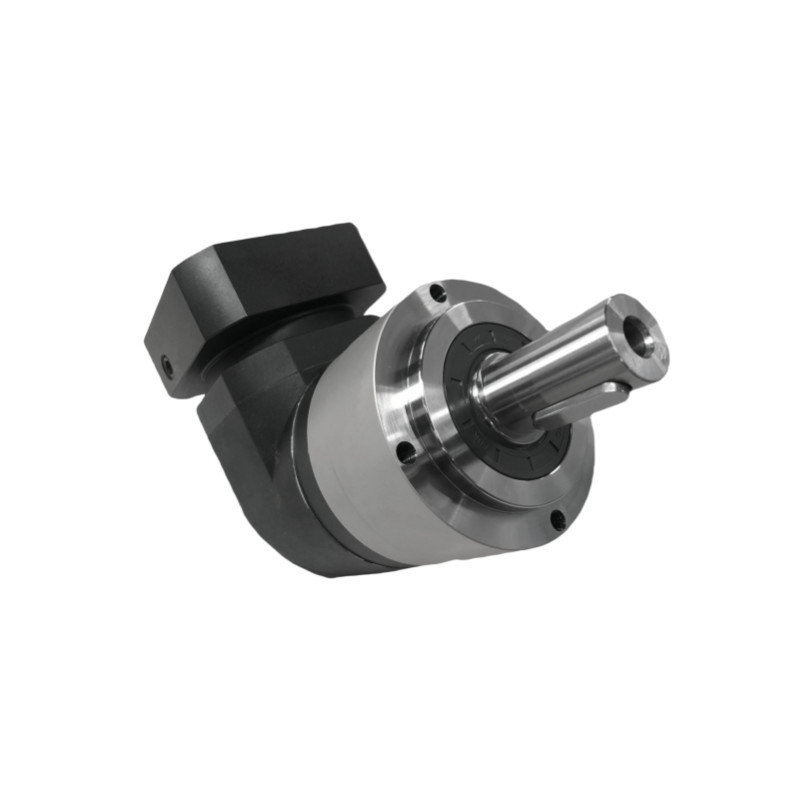

NER Series Right Angle Gear Drive Gearbox Output Shaft Planetary Reducer

Penggerak gigi sudut kanan Reducer

Penggerak gigi sudut kanan planet

Arus keluar gearbox planet

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Gearbox Planet Seri NER

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Gearbox Planet Seri NER

Model:

NER070, NER090, NER120, NER155, NER205, NER235

Perbandingan:

3 hingga 200

Segmen:

Tunggal, Ganda

Efisiensi:

≥95%

Kehidupan Pelayanan:

20000 jam

Torsi akselerasi maksimal:

Torsi keluaran terukur 1,8 kali lipat

Kelas perlindungan:

IP65

Suhu operasi:

-10°C-90°C

Reaksi standar:

≤7 menit busur

Serangan balik yang sangat tepat:

≤4 menit busur

Aplikasi:

pemotongan laser, manipulator, peralatan percetakan, manufaktur mobil, industri farmasi

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Video

Planetarium ND Series Terintegrasi Planetary Reducer Gearbox Presisi Tinggi

Dapatkan Harga Terbaik

Video

ODM ISO9001 Planetary Gearbox Reducer IP65 Waterproof

Dapatkan Harga Terbaik

Video

Precision Dual Right Angle Hollow Shaft Gearbox Power Transmission ODM

Dapatkan Harga Terbaik

Video

Transmisi Daya Gearbox Sudut Kanan Penggerak Poros Berongga Disesuaikan

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Peningkatan Repeatability NER Series Planetary Reducer Optimized Power Transmission Gearbox

Name: NER Series Right Angle Gear Drive Gearbox Output Shaft Planetary Reducer
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Gearbox Planet Seri NER
Availability: InStock

Deskripsi produk

Reduktor gir planet adalah komponen kompak yang berusaha untuk memaksimalkan transmisi torsi dalam berbagai aplikasi.Mekanisme memastikan transmisi tingkat torsi yang tinggi sementara pada saat yang sama mengurangi jumlah yang diperlukan dari putaran motor untuk tingkat yang ditetapkan dayaSistem otomatisasi industri, termasuk transmisi DC, servo, dan sistem stepper,menggunakan pengurangi gir planet untuk mengelola tugas yang membutuhkan torsi yang tinggi secara efisien.

Fitur

Aku tidak tahu.Ukuran Kompak dan Berat Ringan

Dibandingkan dengan sistem gear reducer yang sama, komponen-komponen ini lebih ringan beratnya dan memiliki desain yang kompak yang dapat memuat lebih banyak desain.Reduktor gir planet dapat mempertahankan output torsi yang sama sambil mengurangi hingga 50% dalam ukuran.

Ketahanan dan Umur Panjang

Reduktor gigi ini memiliki bantalan bola yang membantu komponen beroperasi dengan lancar dan efisien. Hal ini mengurangi keausan sepanjang umur operasi mereka, yang mengarah pada kerusakan yang lebih sedikit dan umur produk yang lebih lama.

Peningkatan Kemampuan Mengulang

Reduktor gir planet menawarkan kecepatan beban aksial dan kecepatan beban radial yang lebih tinggi daripada sistem yang sebanding.Hal ini meningkatkan keandalan dan ketahanan mereka secara keseluruhan dan mengurangi potensi kesalahan keselarasanFitur-fitur ini memungkinkan reduksi gir planet untuk mengurangi efek getaran dan memastikan transmisi yang konsisten dari waktu ke waktu.

Meningkatkan Transmisi Torsi

Reduktor gir planet dibangun untuk keterlibatan gigi maksimal. karena lebih banyak gigi yang bersentuhan, ia dapat menangani torsi lebih dan mentransfer torsi lebih.

Keanekaragaman

Setiap tahap dari sistem pengurangan gir planet dapat ditumpuk atau dimodifikasi untuk konfigurasi khusus yang memenuhi kebutuhan aplikasi tertentu.setelah mereka dipasang dalam kotak gir silinder, gear reducer dapat dipasang hampir di mana saja.

Spesifikasi		Nomor segmen	Rasio	NER070	NER090	NER120	NER155	NER205	NER235
Torsi output nominal	Nm	tunggal	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		ganda	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Inersia putar	Kg.cm3	tunggal	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		ganda	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Tabel Parameter

Tabel Parameter		Nomor segmen	Rasio	NER070	NER090	NER120	NER155	NER205	NER235
Torsi akselerasi maksimum	Nm	1,2	3 ~ 200	1.8 kali torsi output nominal
Torsi hentian darurat	Nm	1,2	3 ~ 200	3 kali torsi output nominal
Kecepatan input nominal	rmp	1	3 ~ 20	5000	4000	4000	3000	3000	2000
Kecepatan input nominal	rmp	2	15 ~ 200	5000	4000	4000	3000	3000	2000
Kecepatan input maksimum	rmp	1	3 ~ 20	10000	8000	8000	6000	6000	4000
Kecepatan input maksimum	rmp	2	15 ~ 200	10000	8000	8000	6000	6000	4000
Reaksi balik yang sangat tepat	arcmin	1	3 ~ 20	️	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Reaksi balik yang sangat tepat	arcmin	2	15 ~ 200	️	≤4	≤4	≤4	≤4	≤4
Tanggapan yang tepat	arcmin	1	3 ~ 20	≤4	≤4	≤4	≤4	≤4	≤4
Tanggapan yang tepat	arcmin	2	15 ~ 200	≤7	≤7	≤7	≤7	≤7	≤7
Reaksi standar	arcmin	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Reaksi standar	arcmin	2	15 ~ 200	≤9	≤9	≤9	≤9	≤9	≤9
Kekuatan orsional	Nm/arcmin	1,2	3 ~ 200	8	14	27	52	148	305
Max. kekuatan radial	N	1,2	3 ~ 200	1730	3250	7000	9600	14500	27800
Max. kekuatan aksial	N	1,2	3 ~ 200	865	1625	3500	4800	7250	13900
Saat miring	Nm	1,2	3 ~ 200	77	152	325	530	920	1840
Kehidupan Pelayanan	hr	1,2	3 ~ 200	20000hr ((operasi terus menerus 10000hr)
Efisiensi	%	1	3 ~ 20	≥ 95%
Efisiensi	%	2	15 ~ 200	≥92%
Berat badan	kg	1	3 ~ 20	2.1	5.8	11.2	22.4	46.8	83.0
Berat badan	kg	2	15 ~ 200	2.0	4.6	11.1	21.8	43.7	95.0
Suhu operasi	°C	1,2	3 ~ 200	-10°C-90°C
Penggilingan		1,2	3 ~ 200	Lemak sintetis
Kelas Perlindungan		1,2	3 ~ 200	IP65
Posisi pemasangan		1,2	3 ~ 200	Sebarang arah
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	1	3 ~ 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
Tingkat kebisingan (N1 = 3000 rpm, Tidak dimuat)	dB ((A)	2	15 ~ 200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
