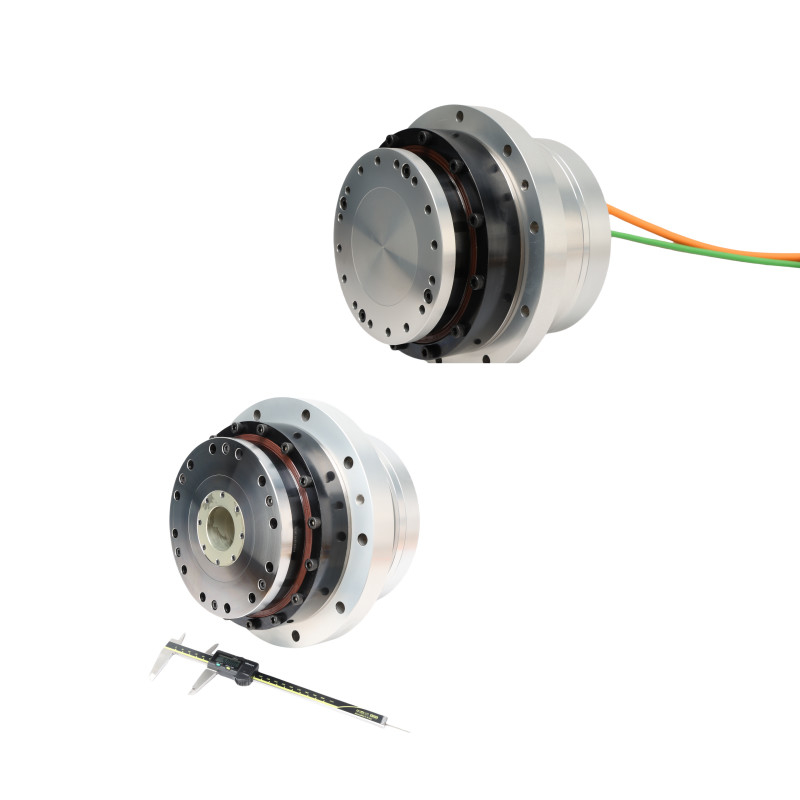

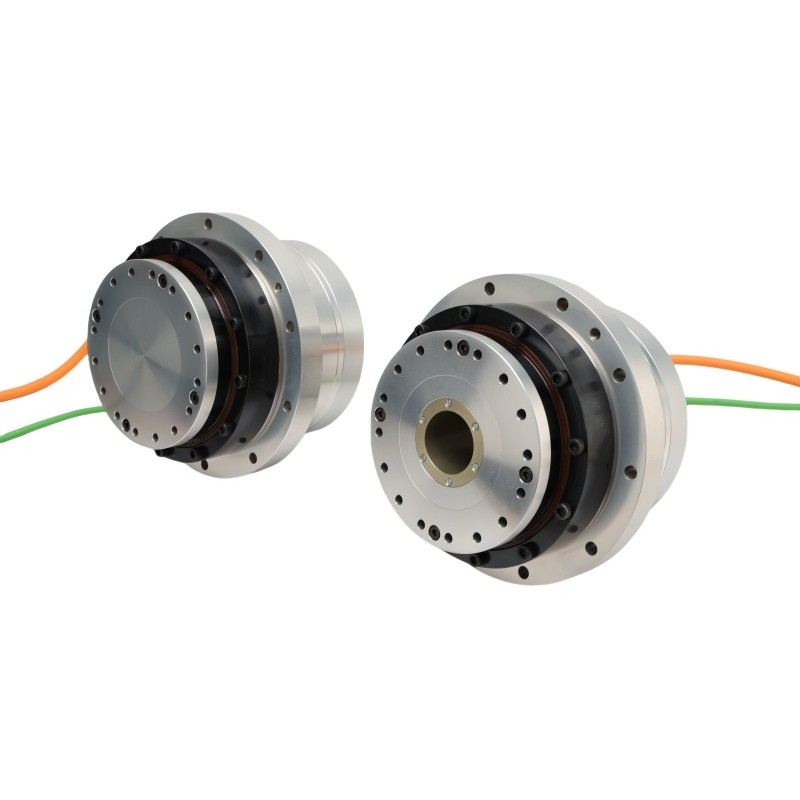

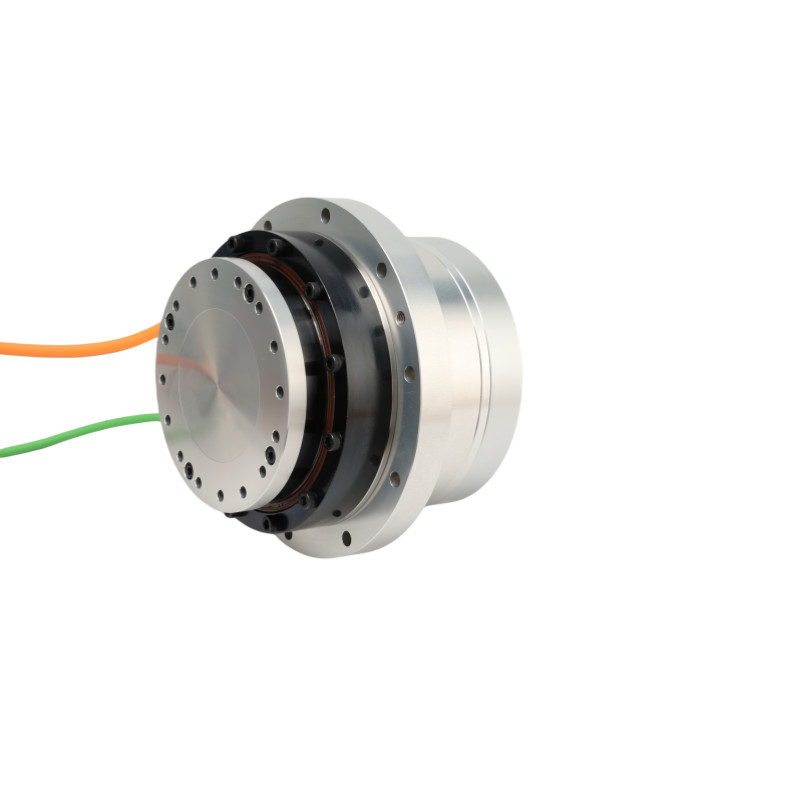

CNC Zero Backlash Robot Arm Motor Joint Actuators Disesuaikan

Motor lengan robot CNC

Zero Backlash motor lengan robot

Alat penggerak sendi robot CNC

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Outlet sisi HASF Series Flanged Rotary Actuator

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

HASF Series Rotary Actuator

Rasio pengurangan:

51, 81, 101, 121, 161

Nomor Model:

Jenis pembuat kode:

Pembuat enkode mutlak

Jumlah tiang motor:

Aplikasi:

Otomatisasi 3C, Alat mesin CNC presisi, Peralatan polesan kaca, Robot humanoid, Peralatan laser

Versi tegangan listrik:

AC220V, DC48V

Resolusi (revolusi motorik tunggal):

23,24bit

Penghitung multi-putaran Motor:

16 bit

Fitur Utama:

Integrasi, Performa Tinggi, Nol Serangan Balik, Umur Panjang, Kebisingan Rendah

Merancang hidup:

10000 jam

Derajat Perlindungan:

Tipe berpendingin mandiri yang sepenuhnya tertutup (IP65)

Kekuatan dielektrik:

AC1500V/ 1 menit

Ketahanan Isolasi:

Lebih dari 100MΩ(DC500V)

Kelas Isolasi:

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Video

HAT Series Rotary Hollow Shaft Actuators Terintegrasi Dengan Power Harmonic Servo Drive

Dapatkan Harga Terbaik

Video

Zero Backlash Lantai HAMF

Dapatkan Harga Terbaik

Video

ODM Hollow Shaft Actuator Robot Arm Joint Motor Untuk Mesin Pemotong Laser

Dapatkan Harga Terbaik

Video

HOLLOW SHAFT Harmonic Drive Actuator Robot Arm Motor Seri HAMF

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Zero backlash Solid Shaft HASF Series Long Life Flanged Rotary Actuators Untuk Robotika

Name: CNC Zero Backlash Robot Arm Motor Joint Actuators Disesuaikan
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Outlet sisi HASF Series Flanged Rotary Actuator
Availability: InStock

Deskripsi produk

Aktuator putar adalah perangkat mekanis yang dirancang untuk menghasilkan gerak rotasi atau torsi di sekitar sumbu pusat.

Aktuator putar menemukan aplikasi luas di berbagai industri karena kemampuan mereka untuk mengubah energi cairan atau listrik menjadi gerak putar atau torsi.Berikut adalah beberapa aplikasi khusus di mana aktuator putar umumnya digunakan dalam otomatisasi industri seperti lengan robot, konveyor dan penanganan material, sistem transmisi dan mesin kemasan.

Aplikasi Aktuator Rotary

Otomatisasi Industri:Digunakan dalam robotika, konveyor, mesin kemasan, dan sistem otomatis lainnya.

Pesawat ruang angkasa:Kritis di permukaan kontrol penerbangan, landing gear, dan posisi satelit.

Mobil:Servo steering, kontrol gas, sistem transmisi.

Energi dan Utilitas:Aksi katup, sistem pelacakan surya.

Perawatan Kesehatan:Peralatan diagnostik, robotika bedah.

Elektronik Konsumen:Kamera, smartphone, konsol game.

Lembar spesifikasi

Seri HAS			32
Rasio pengurangan			51	81	101	121	161
220VAC	Torsi puncak	N·m	250	376	441	436	459
	Torsi nominal	N·m	90	150	190	230	267
	Kecepatan maksimum	rpm	75	47	38	31	24
	Kecepatan nominal	rpm	45	28	23	19	14
	Arus maksimum	Senjata	11.56	10.95	9.6	8.5	6.72
	Listrik nominal	Senjata	4.16	4.37	4.44	4.48	3.91
	Konstan torsi	N m/Arms	21.62	34.34	42.82	51.3	68.26
	Resistensi fase	Ohm ((20°C)	2.1
	Induktansi fase	mH	12
	Kembali EMF	Vrms/krpm	52.5
48VDC	Torsi puncak	N·m	250	376	411	436	459
	Torsi nominal	N·m	90	145	180	215	267
	Kecepatan maksimum	rpm	53	33	27	22	17
	Kecepatan nominal	rpm	45	28	23	19	14
	Arus maksimum	Senjata	47.13	44.63	39.13	34.65	27.41
	Listrik nominal	Senjata	16.97	17.21	17.14	17.09	15.95
	Konstan torsi	N m/Arms	5.3	8.42	10.5	12.58	16.74
	Resistensi fase	Ohm ((20°C)	0.2
	Induktansi fase	mH	0.4
	Kembali EMF	Vrms/krpm	12.57
Enkoder absolut	Jenis pengkode		Pengkode absolut
	Resolusi (satu putaran motor)	sedikit	23, 24 bit
	Motor Multi-turn counter	sedikit	16
Keakuratan posisi unidirectional		Arc sec	≤ 65	≤ 60	≤ 55	≤ 45	≤ 45
Keakuratan penentuan posisi dapat diulang		Arc sec	≤10	≤10	≤10	≤10	≤10
Ketegangan membalik		x10⁴N·m /rad	95
Ketegangan torsional		x10⁴N·m /rad	7.6	9.9
Moment inersia	Tanpa rem	kg*m²	8.3*10^-4
Moment inersia	Dengan rem	kg*m²	1.04*10^-3
Massa	Tanpa rem	Kilo	7.4
Massa	Dengan rem	Kilo	8.7
Jumlah tiang motor		Pole	16
Kondisi lingkungan			Suhu operasi: 0~40°C Suhu penyimpanan: -20~60°C Kelembaban operasi/Kelembaban penyimpanan: 20~80%RH (tanpa kondensasi) Resistensi getaran: 24,5m/s2 (frekuensi: 10~400Hz) Tidak ada debu atau bubuk logam, gas korosif, gas mudah terbakar, kabut minyak dan penggunaan dalam ruangan lainnya, hindari sinar matahari langsung Di bawah ketinggian 1000m
Isolasi motor			Resistensi isolasi: lebih dari 100MΩ ((DC500V)
			Kekuatan dielektrik: AC1500V/ 1 menit
			Kelas isolasi: F
Tingkat Perlindungan			Tipe yang sepenuhnya tertutup dengan pendinginan sendiri (IP65)
