Name: Generator Gelombang Ketegangan Presisi Disegel Harmonik Zero Backlash Reducer Gear
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-IV
Availability: InStock

Rumah > Produk > Penggerak Harmonik >

Generator Gelombang Ketegangan Presisi Disegel Harmonik Zero Backlash Reducer Gear

Generator gelombang ketegangan presisi

Generator gelombang ketegangan harmonis tertutup

Disegel Reduktor reaksi harmonik nol

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LHT-20-XX-U-IV

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Peredam Harmonik Model 20

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

50:1, 80:1, 100:1, 120:1, 160:1

Reaksi:

≤20 Busur Detik

Kecepatan masukan maksimum:

6500 putaran/menit

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

15000 jam

Berat badan:

1,29kg

Aplikasi:

Mesin pengerjaan logam, Mesin Pengolah, Robot

Jaminan:

1 tahun

Fitur:

Kekompakan dan ringan, Rasio gigi tinggi, Nol serangan balik

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Gearbox Penggerak Harmonik yang Sangat Baik

Deskripsi produk

Gir gelombang ketegangan menggunakan elastisitas logam. Gir pengurang harmonik memiliki tiga komponen dasar: generator gelombang, spline fleksibel, dan spline melingkar.

Versi yang lebih kompleks memiliki komponen keempat yang biasanya digunakan untuk memperpendek panjang keseluruhan atau untuk meningkatkan pengurangan gigi dalam diameter yang lebih kecil, tetapi masih mengikuti prinsip dasar yang sama.

Gir pengurang gelombang ketegangan menawarkan keuntungan seperti rasio pengurangan tinggi dalam satu tahap, nol reaksi balik, dan presisi tinggi yang tidak dapat disamai oleh kereta gigi konvensional.

Komponen

1.Generator Gelombang gear gelombang ketegangan terdiri dari bantalan bola ramping tipis yang dirancang khusus yang dipasang pada hub elips.

2.Flexspline adalah cangkir silinder tipis yang terbuat dari baja paduan dengan gigi eksternal di ujung cangkir yang terbuka.

3.Circular Spline adalah cincin kaku dengan gigi internal. Ketika gigi dipasang, ia melibatkan gigi Flexspline melintasi sumbu utama elips Wave Generator.

Tabel Parameter Nominal

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	Kilo	Jam
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000

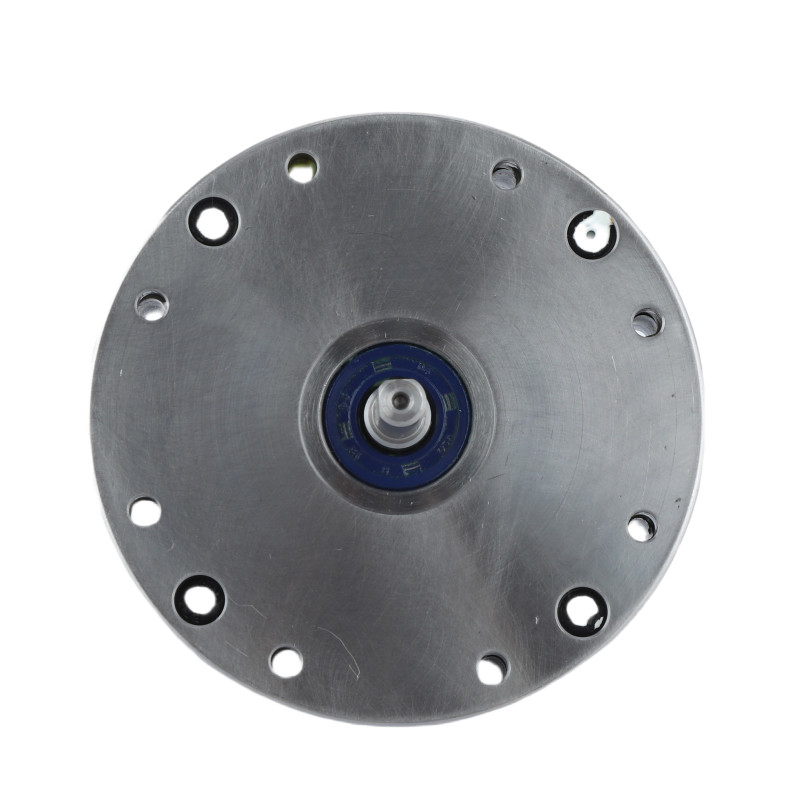

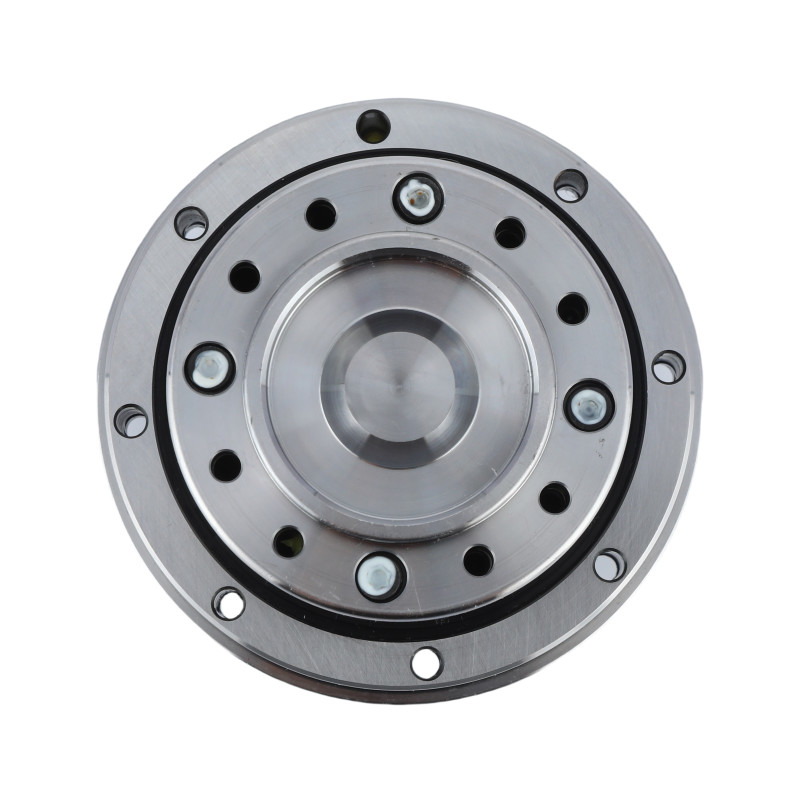

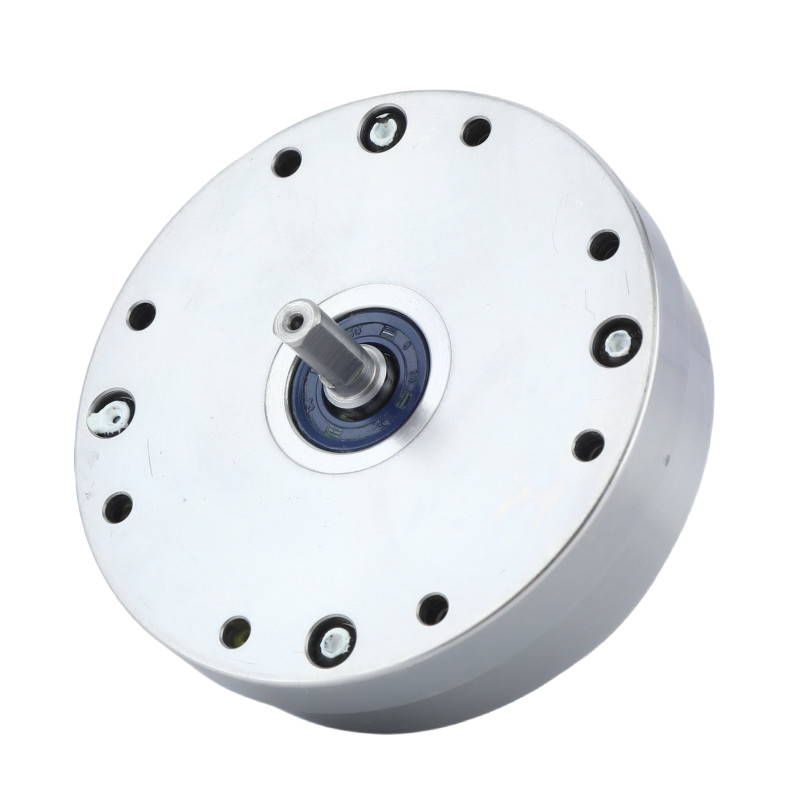

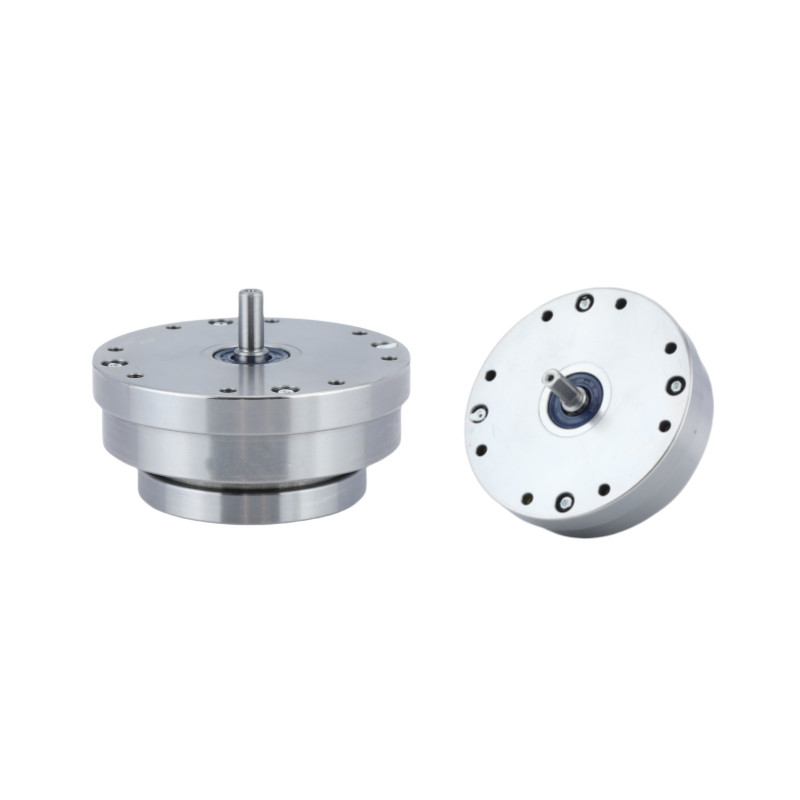

Generator Gelombang Ketegangan Presisi Disegel Harmonik Zero Backlash Reducer Gear 1

Gambar rinci

Atribut utama LHT - IV Model 20 Harmonic Gear Unit
Produk	Model 20 Penggerak Harmonik
Komponen	Generator Gelombang, Flexspline, Spline Bulat
Rasio Pengurangan	50:1, 80:1, 100:1, 120:1, 160:1
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	6500 r/menit
Kecepatan Masuk Maksimal	3500 r/menit
Kehidupan yang Dirancang	15000 jam
Model	20
Berat badan	1.29kg
Jaminan	1 Tahun

Aplikasi


Robot Industri	Perangkat Medis	Robot Huamnoid

Mesin optik	Ruang Udara	Sistem Manufaktur
