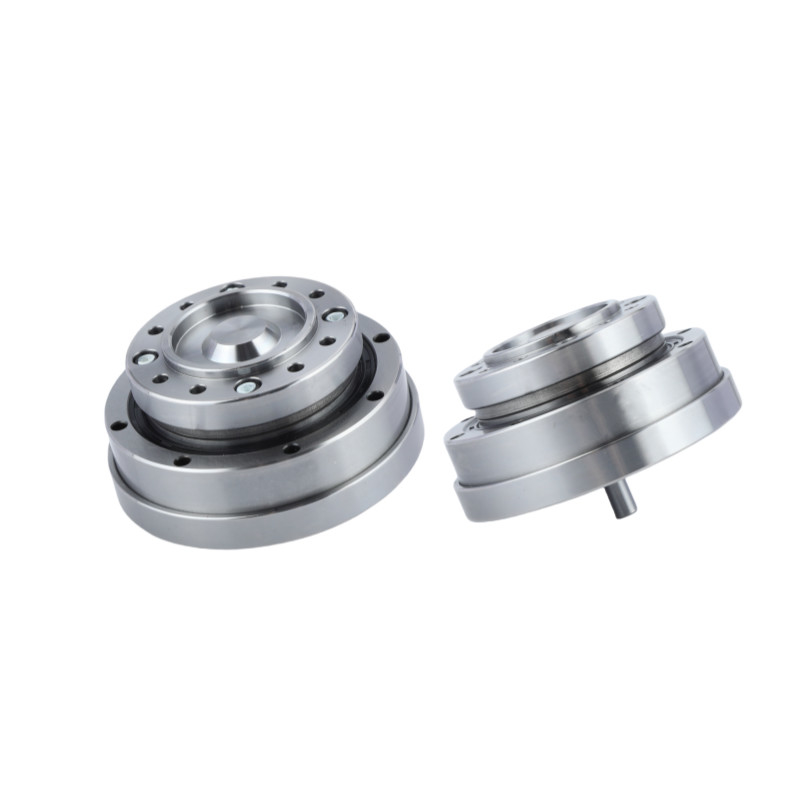

Gearbox Penggerak Harmonik Strainwave yang Disegel untuk Transmisi Daya Mekanis

Transmisi Harmonik Gearbox

Kotak Gear Harmonik Mekanis

Peralatan gerak tegangan mekanis

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LHT-32-XX-U-IV

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Peredam Harmonik Model 32

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

50:1, 80:1, 100:1, 120:1

Reaksi:

≤20 Busur Detik

Kecepatan masukan maksimum:

4800 putaran/menit

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

15000 jam

Berat badan:

4kg

Aplikasi:

Robot humanoid, mesin pembuat Papan Sirkuit Cetak, Robot, sistem manufaktur semikonduktor

Jaminan:

1 tahun

Fitur:

Rasio gigi tinggi, Nol serangan balik, Presisi tinggi

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Kecepatan tinggi Model 32 Segel Harmonik Gear

Name: Gearbox Penggerak Harmonik Strainwave yang Disegel untuk Transmisi Daya Mekanis
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-32-XX-U-IV
Availability: InStock

Deskripsi produk

Reduktor harmonik berada dalam kelasnya sendiri ketika datang ke kontrol gerak dan transmisi daya mekanik.

Gir pengurang gelombang ketegangan menawarkan keuntungan seperti rasio pengurangan tinggi dalam satu tahap, nol reaksi balik, dan presisi tinggi yang tidak dapat disamai oleh kereta gigi konvensional.

Gir gelombang ketegangan menggunakan elastisitas logam. Gir pengurang harmonik memiliki tiga komponen dasar: generator gelombang, spline fleksibel, dan spline melingkar.

Cara kerjanya

Flexspline memiliki diameter yang sedikit lebih kecil dan memiliki dua gigi lebih sedikit daripada Spline Sirkular.Bentuk elips dari Generator Gelombang menyebabkan gigi dari Flexspline untuk terlibat Spline Bulat di dua wilayah berlawanan di seluruh sumbu utama elipsUntuk setiap 180 derajat rotasi searah jarum jam dari Generator Gelombang gigi Flexspline ditingkatkan searah jarum jam dengan satu gigi relatif terhadap Spline Bulat.Setiap rotasi penuh searah jarum jam dari Generator Gelombang menghasilkan Flexspline bergerak searah jarum jam dengan dua gigi dari posisi aslinya relatif ke Spline Bulat

Gearbox Penggerak Harmonik Strainwave yang Disegel untuk Transmisi Daya Mekanis 0

Spesifikasi

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	Kilo	Jam
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

Gambar

Gearbox Penggerak Harmonik Strainwave yang Disegel untuk Transmisi Daya Mekanis 4

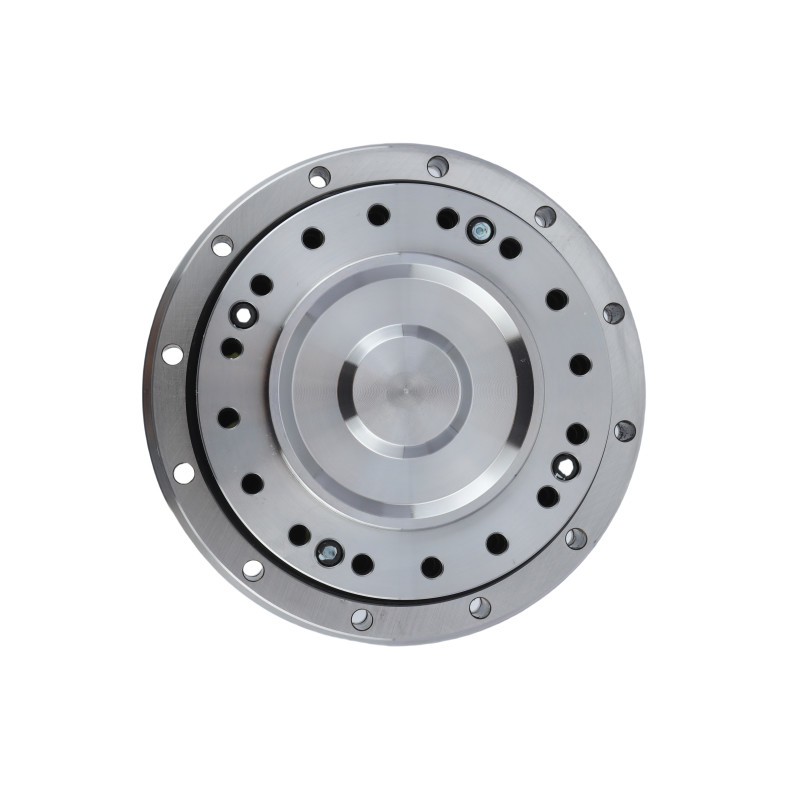

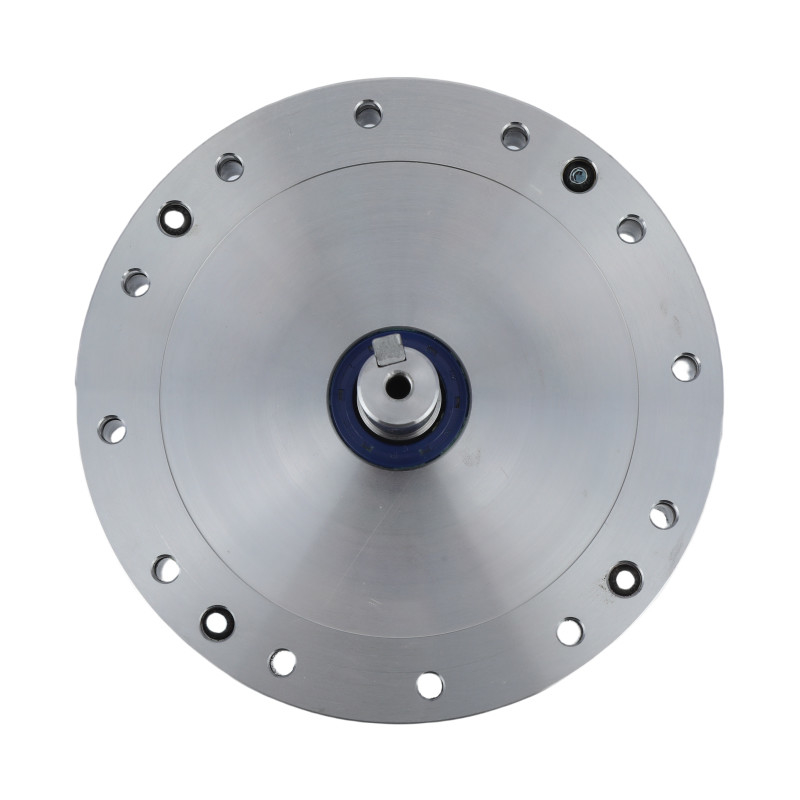

Gambar rinci

Atribut utama LHT - IV Model 32 Harmonic Gear Unit
Produk	Model 32 Penggerak Harmonik
Komponen	Generator Gelombang, Flexspline, Spline Bulat
Rasio Pengurangan	50:1, 80:1, 100:1, 120:1
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	4800 r/menit
Kecepatan Masuk Maksimal	3500 r/menit
Kehidupan yang Dirancang	15000 jam
Model	32
Berat badan	4kg
Jaminan	1 Tahun

Aplikasi


Robot Industri	Robot Huamnoid	Semikonduktor
