Reduksi Tinggi Harmonik Drive Gear Box Strain Wave Reducer Untuk Robotika

High Reduction harmonic drive gearbox

Deforma gelombang harmonik gearbox drive

Reduktor gelombang ketegangan harmonis

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LSN-14-XX-U-II

Hubungi Kami

Minta Kutipan

Reduksi Tinggi Harmonik Drive Gear Box Strain Wave Reducer Untuk Robotika

Rincian produk

Model:

Produk:

Model 14 Peredam Gelombang Regangan

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

50:1, 80:1, 100:1, 120:1

Reaksi:

≤20 Busur Detik

Torsi terukur pada input 2000r/mnt:

5.4 sampai 7.8 Nm

Torsi Puncak saat Mulai dan Berhenti:

18 sampai 28 Nm

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

15000 jam

Fitur:

Kapasitas Torsi Tinggi, Presisi Tinggi, dan Serangan Balik Rendah

Berat badan:

0,39KG

Aplikasi:

Industri energi baru, Robotika, Dirgantara, mesin CNC

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Rasio Reduksi Tinggi Gir Harmonik Penurun Gelombang Ketegangan

Seri LSN adalah set gir komponen bertekstur tinggi yang dikombinasikan dengan bantalan dan flange output roller silang presisi.Seri LSN II tersedia dalam 5 ukuran dengan rasio 501:1 sampai 160:1Jika aplikasi Anda tidak membutuhkan torsi tinggi, seri LSN gearhead adalah alternatif yang besar gearhead.

Fitur Utama

Tidak ada reaksi
Torsi puncak pada start dan stop: 18Nm sampai 28Nm
Keakuratan <1 arc-min
Rasio pengurangan 50:1 sampai 120:1
Kekuatan torsi tinggi
Efisiensi tinggi
Operasi yang lancar
Bantalan keluaran roller silang yang kuat
Flange output untuk pemasangan langsung beban

Spesifikasi

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan	Kecepatan rotasi input rata-rata yang diizinkan	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Lemak	Lemak	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	kg	Jam
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

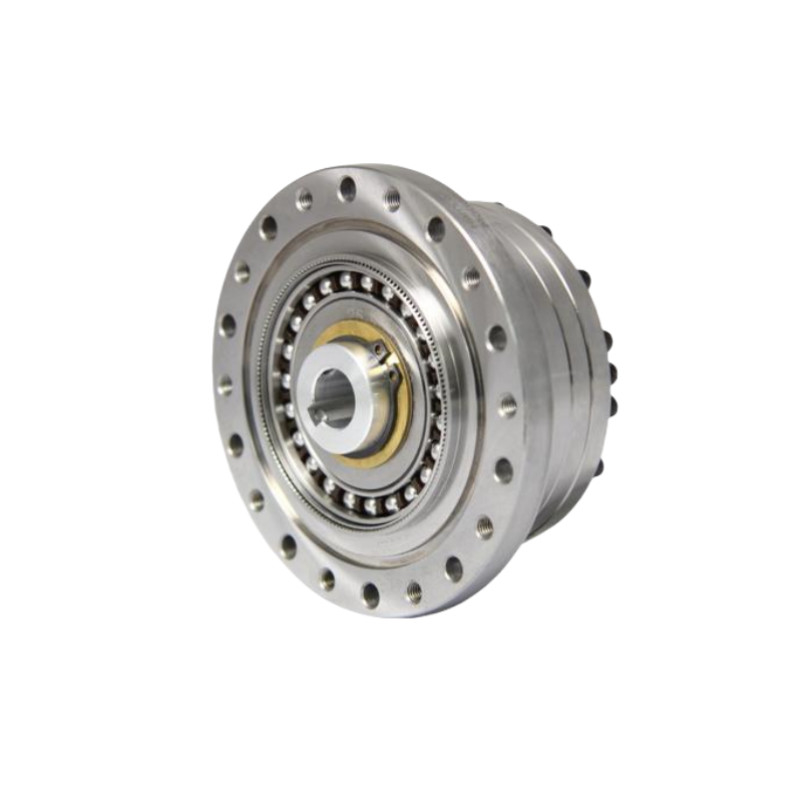

Reduksi Tinggi Harmonik Drive Gear Box Strain Wave Reducer Untuk Robotika 1

Gambar Rincian

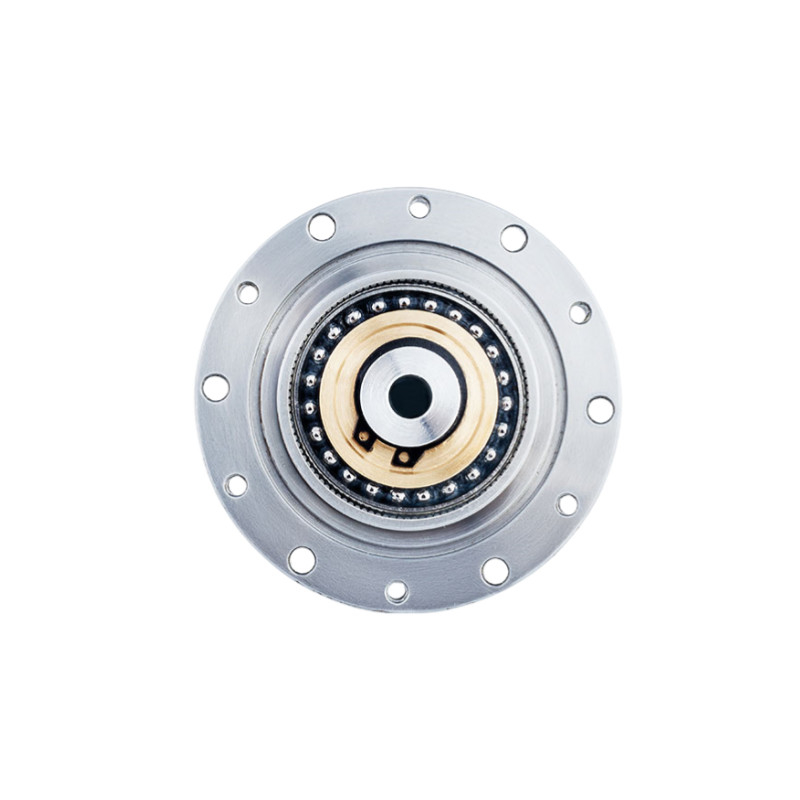

Reduksi Tinggi Harmonik Drive Gear Box Strain Wave Reducer Untuk Robotika 2

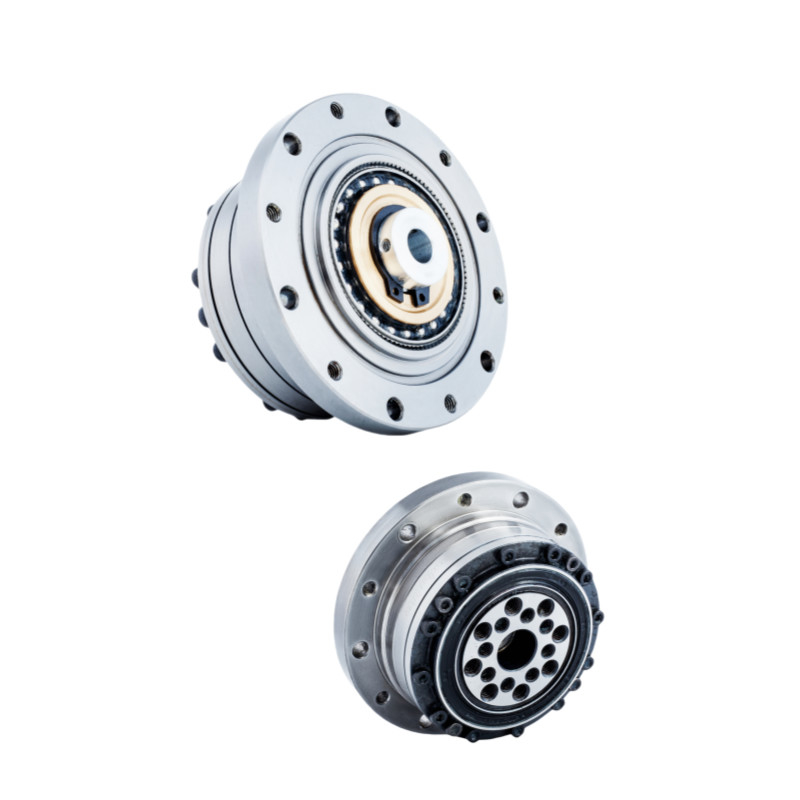

Reduksi Tinggi Harmonik Drive Gear Box Strain Wave Reducer Untuk Robotika 3

Reduksi Tinggi Harmonik Drive Gear Box Strain Wave Reducer Untuk Robotika 4

	Atribut utama LSN - II Model 14 Harmonic Gear Unit
	Produk	Model 14 Harmonic Drive
	Komponen	Generator Gelombang, Flexspline, Spline Bulat
	Rasio Pengurangan	50:1, 80:1, 100:1, 120:1
	Reaksi keras	Kurang dari 20 detik busur
	Kecepatan input rata-rata	3500 r/menit
	Kecepatan Masuk Maksimal	8500 r/menit
	Kehidupan yang Dirancang	15000 jam
	Model	14
	Berat badan	0.39 kg
	Jaminan	1 Tahun

Aplikasi


Robot Industri	Perangkat Medis	Robot Huamnoid

Mesin optik	Ruang Udara	Sistem Manufaktur
