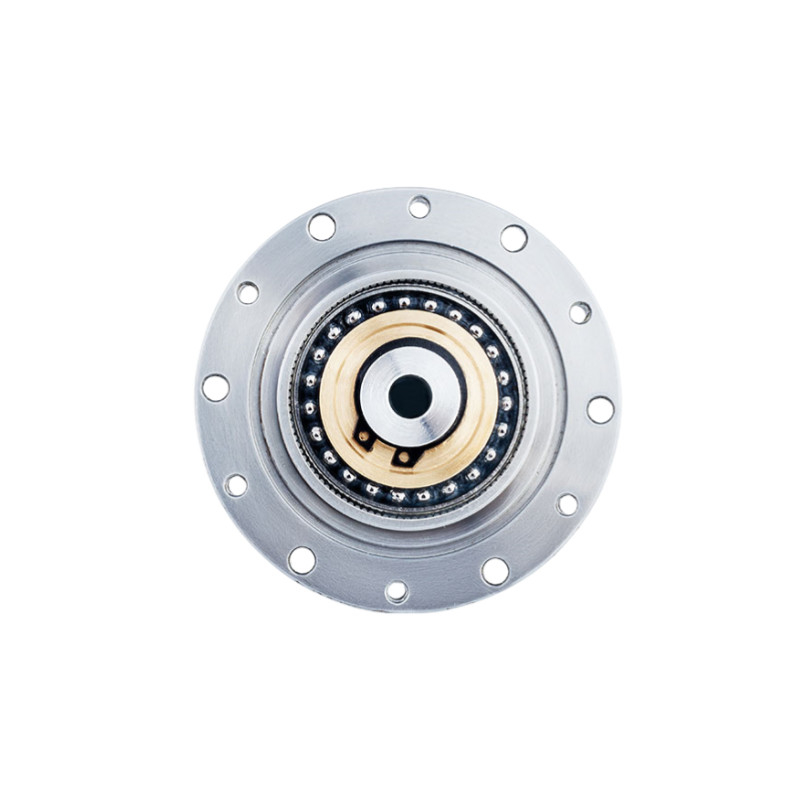

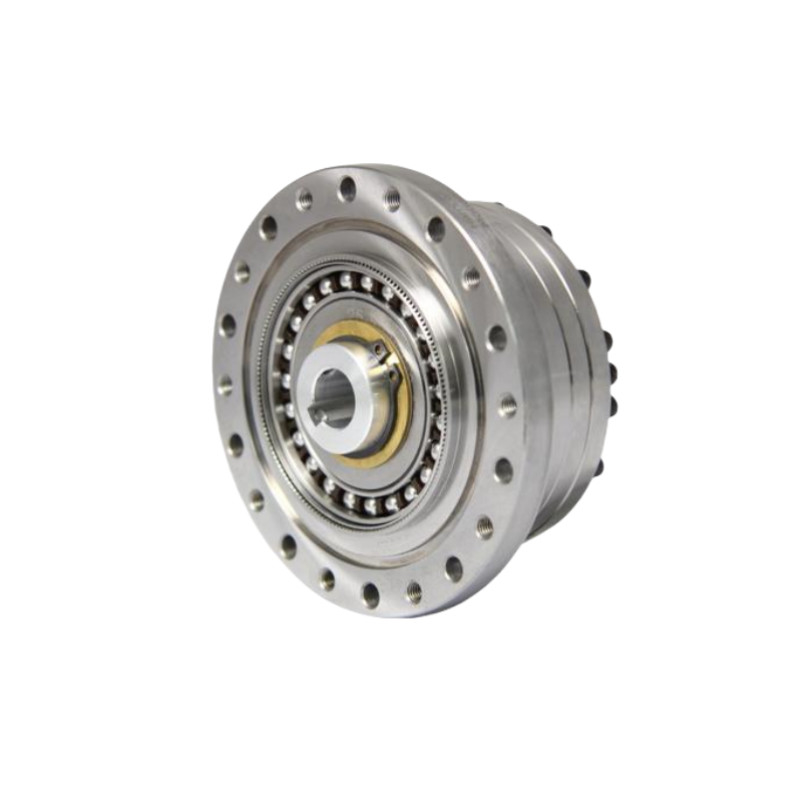

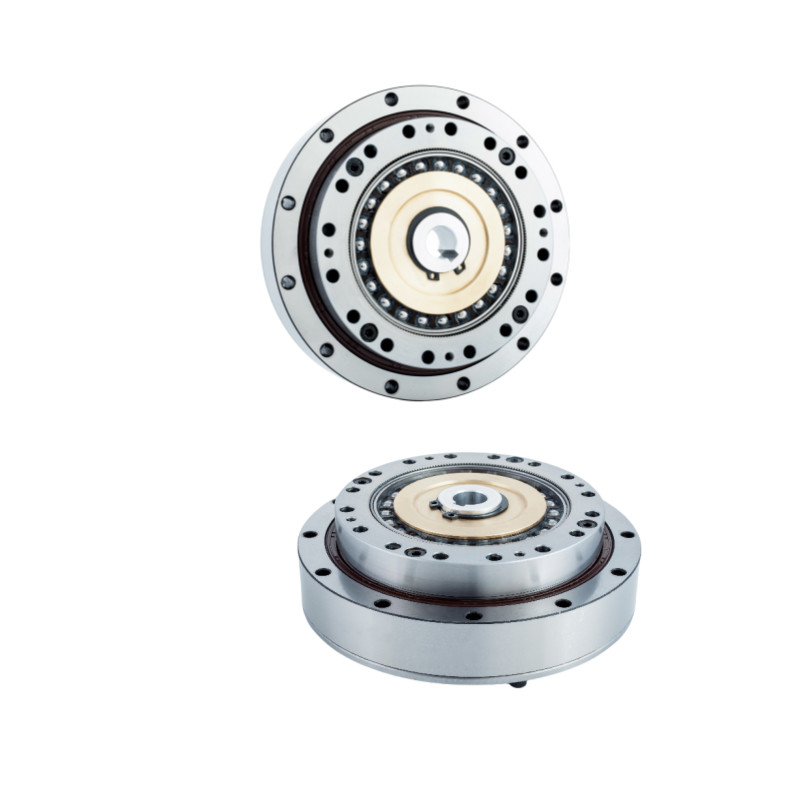

Pemanas gelombang harmonis yang kuat Gear Model 17 Cross Roller Output Bearing

Peralatan peregangan yang kuat

Model 17 peralatan peregangan

Peralatan gelombang yang kuat

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

LSN-17-XX-U-II

Hubungi Kami

Minta Kutipan

Pemanas gelombang harmonis yang kuat Gear Model 17 Cross Roller Output Bearing

Rincian produk

Produk:

Model 17 Roda Gigi Peredam Gelombang Regangan

Komponen:

Generator Gelombang, Flexspline, Spline Melingkar

Rasio pengurangan:

50:1, 80:1, 100:1, 120:1

Reaksi:

≤20 Busur Detik

Torsi terukur pada input 2000r/mnt:

16 Nm hingga 24 Nm

Torsi Puncak saat Mulai dan Berhenti:

34 hingga 54 Nm

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Kecepatan masukan maksimum:

7300 putaran/menit

Merancang hidup:

15000 jam

Fitur:

Kapasitas Torsi Tinggi, Presisi Tinggi, dan Serangan Balik Rendah

Berat badan:

0,52 kg

Aplikasi:

Industri energi baru, Robotika, Peralatan komunikasi

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Gear Harmonik Efisiensi Tinggi LSN - II Produksi Roller Cross Roller Robust Bearing Strain Wave Reducer

Name: Pemanas gelombang harmonis yang kuat Gear Model 17 Cross Roller Output Bearing
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-17-XX-U-II
Price: dapat dinegosiasikan USD
Availability: InStock

Seri LSN adalah set gigi komponen bertekstur tinggi yang dikombinasikan dengan bantalan dan flange output roller silang presisi.Seri LSN II tersedia dalam 5 ukuran dengan rasio 501:1 sampai 160:1Jika aplikasi Anda tidak memerlukan torsi tinggi, seri LSN gearhead adalah alternatif yang besar gearhead.

Seri LSN adalah lini produk ringan, yang dirancang untuk mengurangi berat peralatan mekanis itu sendiri dan memfasilitasi konstruksi robot industri yang ringan.Hal ini memungkinkan kecepatan yang lebih tinggi dan peningkatan kapasitas muatan untuk robot industri.

Fitur Utama

Tidak ada reaksi
Torsi puncak pada start dan stop: 34Nm sampai 54Nm
Tanda CE
Rasio pengurangan 50:1 sampai 120:1
Kekuatan torsi tinggi
Efisiensi tinggi
Desain yang kompak dan sederhana
Bantalan keluaran roller silang yang kuat
Flange output untuk pemasangan langsung beban

Keuntungan

Struktur ringan dicapai melalui desain yang dioptimalkan dan pemanfaatan bahan premium, yang menghasilkan pengurangan berat produk sebesar 30%.

Struktur tong standar berbentuk cangkir untuk roda fleksibel, dikombinasikan dengan bantalan silang roller penuh kekakuan tinggi.

Menggunakan proses pengolahan panas CMP yang dikembangkan sendiri, desain profil gigi LS memastikan penggilingan presisi dengan akurasi jalur 1um.

Desain struktural yang kompak dan ringkas, tanpa reaksi negatif, koneksi motor langsung, dan pemasangan yang nyaman.

Input dan output koaksial.

Keakuratan posisi yang sangat baik dan dapat diulang.

Lembar spesifikasi

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan	Kecepatan rotasi input rata-rata yang diizinkan	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Lemak	Lemak	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	kg	Jam
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

Menggambar

Pemanas gelombang harmonis yang kuat Gear Model 17 Cross Roller Output Bearing 1

	Atribut utama dari LSN - II Model 17 Harmonic Reudser
	Produk	Unit Penggerak Harmonik Model 17
	Komponen	Generator Gelombang, Flexspline, Spline Bulat
	Rasio Pengurangan	50:1, 80:1, 100:1, 120:1
	Reaksi keras	Kurang dari 20 detik busur
	Kecepatan input rata-rata	3500 r/menit
	Kecepatan Masuk Maksimal	7300 r/menit
	Kehidupan yang Dirancang	15000 jam
	Model	17
	Berat badan	0.52 kg
	Jaminan	1 Tahun
