Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
LSN-20-XX-U-II

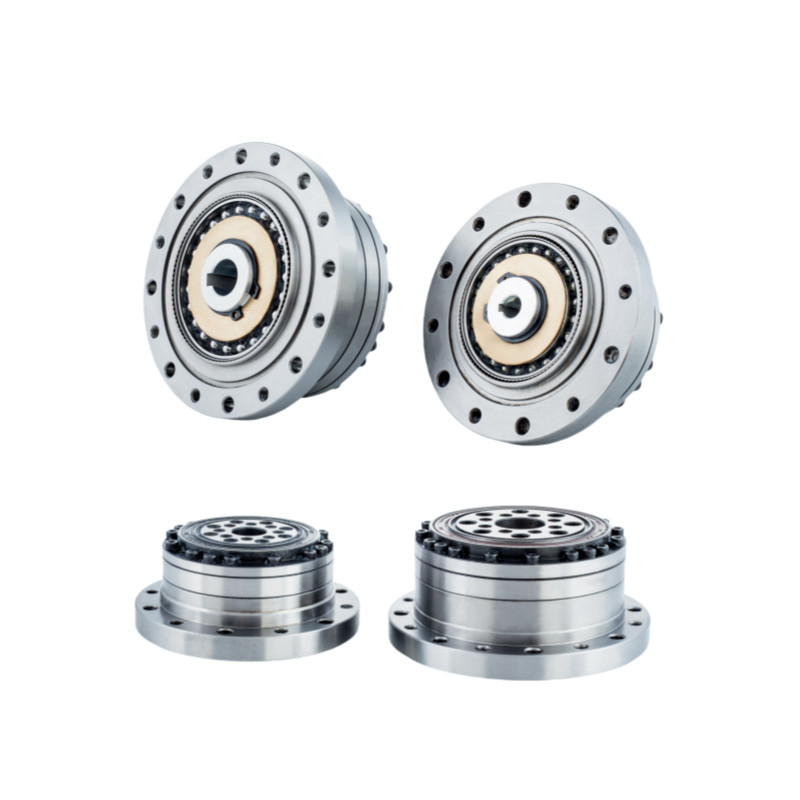

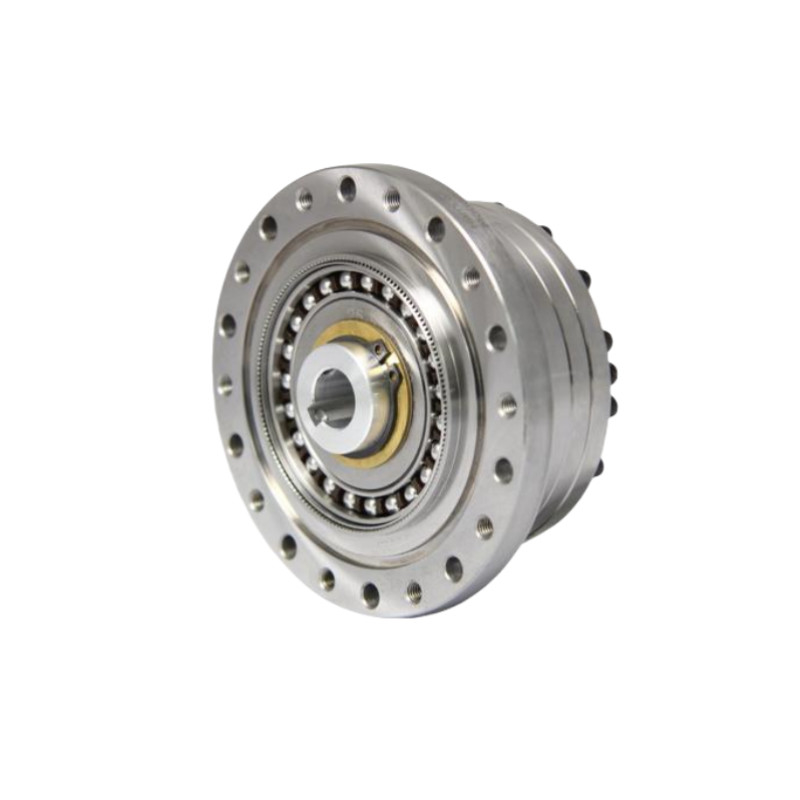

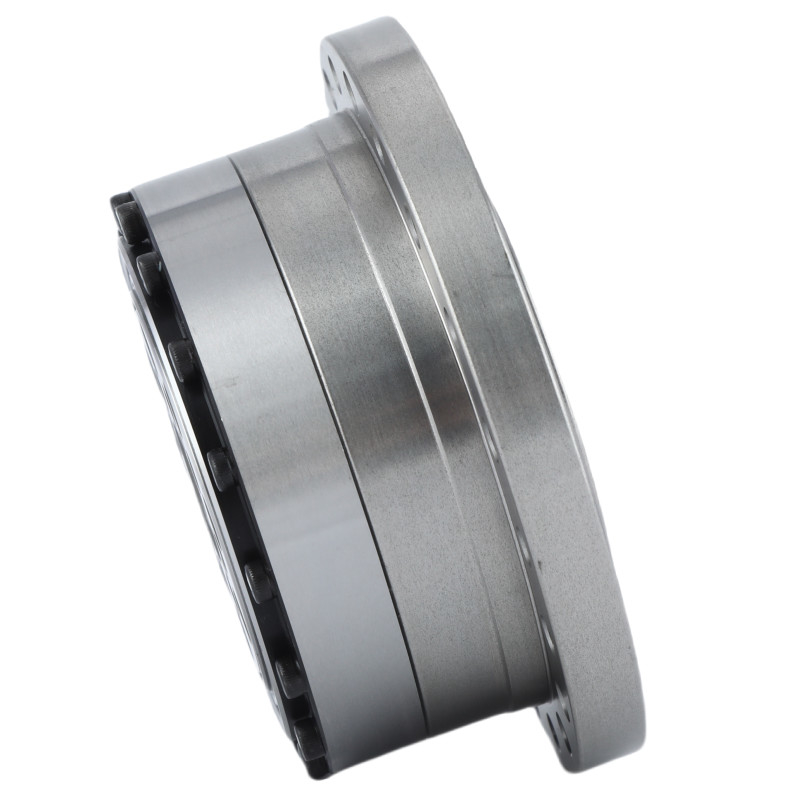

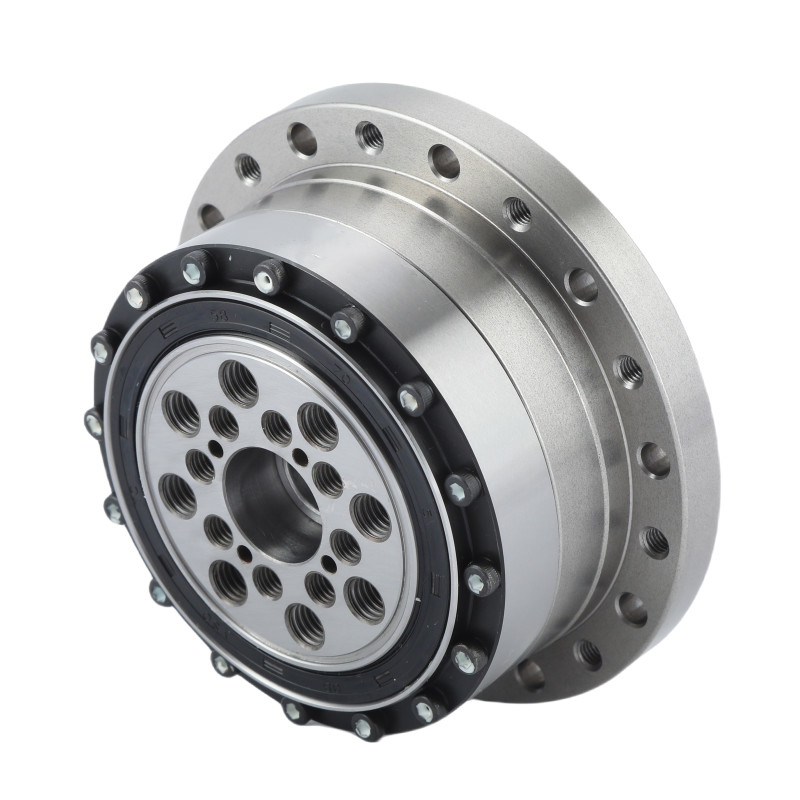

Seri LSN adalah set gigi komponen bertekstur tinggi yang dikombinasikan dengan bantalan dan flange output roller silang presisi.Seri LSN II tersedia dalam 5 ukuran dengan rasio 501:1 sampai 160:1Jika aplikasi Anda tidak memerlukan torsi tinggi, seri LSN gearhead adalah alternatif yang besar gearhead.
Seri LSN adalah lini produk ringan, yang dirancang untuk mengurangi berat peralatan mekanis itu sendiri dan memfasilitasi konstruksi robot industri yang ringan.Hal ini memungkinkan kecepatan yang lebih tinggi dan peningkatan kapasitas muatan untuk robot industri.
Cara Kerjanya
Flexspline memiliki diameter yang sedikit lebih kecil dan memiliki dua gigi lebih sedikit daripada Spline Sirkular.Bentuk elips dari Generator Gelombang menyebabkan gigi dari Flexspline untuk terlibat Spline Bulat di dua wilayah berlawanan di seluruh sumbu utama elipsUntuk setiap 180 derajat rotasi searah jarum jam dari Generator Gelombang gigi Flexspline ditingkatkan searah jarum jam dengan satu gigi relatif ke Spline Bulat.Setiap rotasi penuh searah jarum jam dari Wave Generator menghasilkan Flexspline bergerak searah jarum jam dengan dua gigi dari posisi aslinya relatif ke Spline Bulat.
|
Fitur Utama
|
Keuntungan
Struktur ringan dicapai melalui desain yang dioptimalkan dan pemanfaatan bahan premium, yang menghasilkan pengurangan berat produk sebesar 30%.
Struktur tong standar berbentuk cangkir untuk roda fleksibel, dikombinasikan dengan bantalan silang roller penuh kekakuan tinggi.
Menggunakan proses pengolahan panas CMP yang dikembangkan sendiri, desain profil gigi LS memastikan penggilingan presisi dengan akurasi jalur 1um.
Desain struktural yang kompak dan ringkas, tanpa reaksi negatif, koneksi motor langsung, dan pemasangan yang nyaman.
Input dan output koaksial.
Keakuratan posisi yang sangat baik dan dapat diulang.
Lembar spesifikasi
| Model | Rasio pengurangan | Torsi nominal pada input 2000r/min | Torsi puncak yang diizinkan pada start dan stop | Nilai maksimum yang diizinkan untuk torsi beban rata-rata | Torsi momentum maksimum yang diizinkan | Kecepatan rotasi input maksimum yang diizinkan | Kecepatan rotasi input rata-rata yang diizinkan | Reaksi keras | Berat badan | Kehidupan desain | ||||
| Lemak | Lemak | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/menit | r/menit | Arc Sec | kg | Jam | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤10 | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
Menggambar
|
Atribut utama dari LSN - II Model 20 Harmonic Reudser | |||
| Produk | Unit Penggerak Harmonik Model 20 | |||
|
Komponen
|
Generator Gelombang, Flexspline, Spline Bulat | |||
|
Rasio Pengurangan
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
Reaksi keras
|
Kurang dari 20 detik busur | |||
|
Kecepatan input rata-rata
|
3500 r/menit | |||
|
Kecepatan Masuk Maksimal
|
6500 r/menit | |||
|
Kehidupan yang Dirancang
|
15000 jam | |||
|
Model
|
20 | |||
|
Berat badan
|
00,73 kg | |||
| Jaminan | 1 Tahun | |||
