Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
LSN-25-XX-U-II

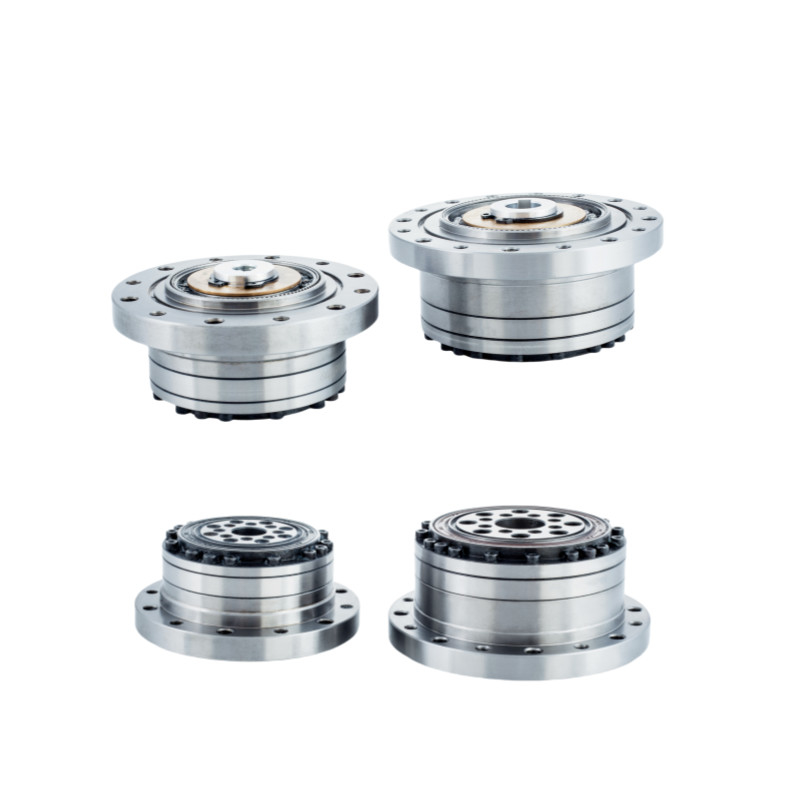

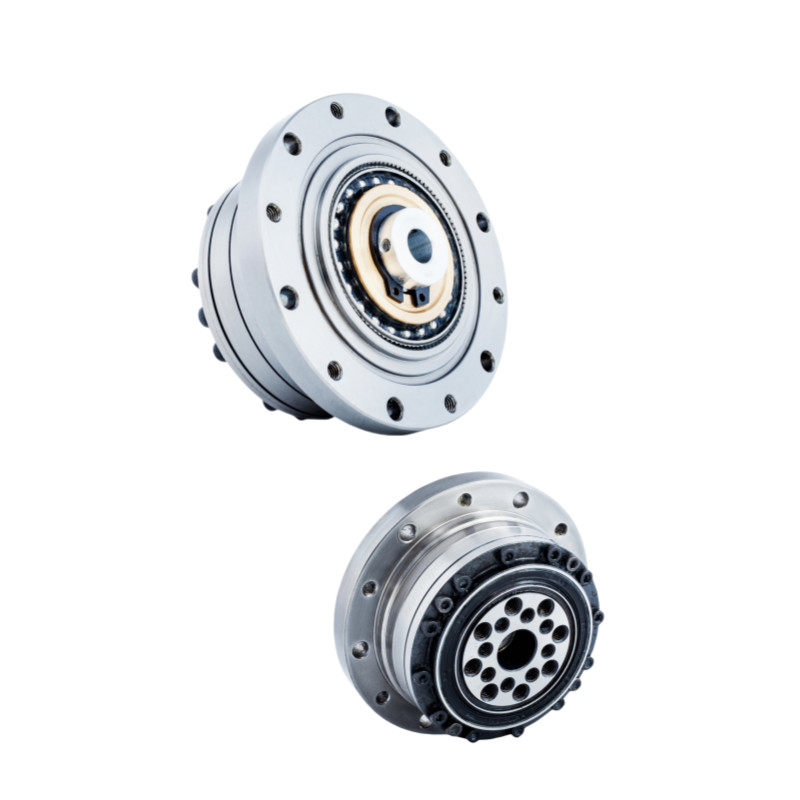

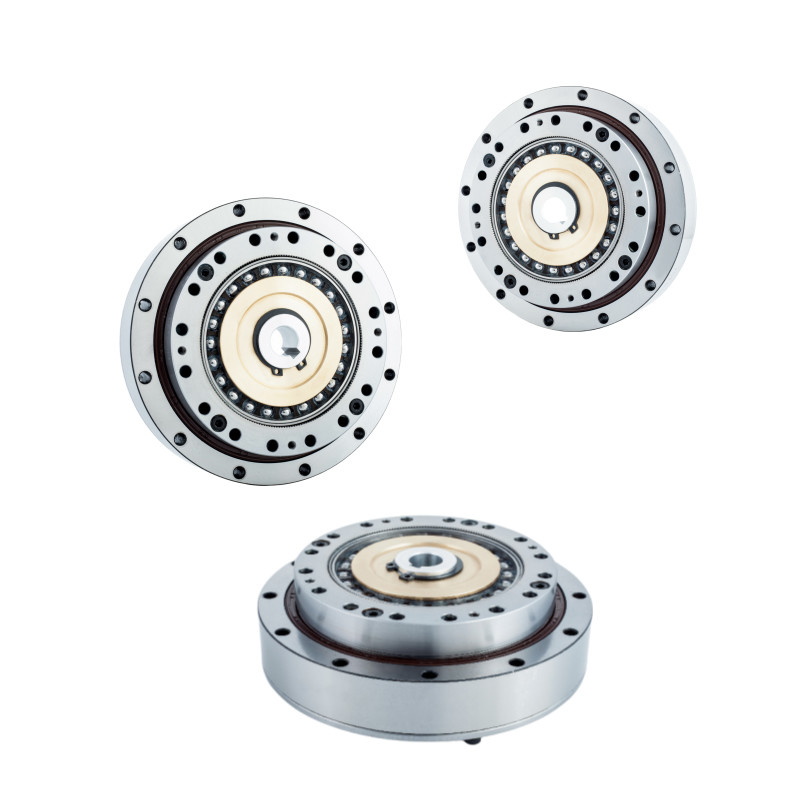

30% lebih ringan Reduktor Harmonik Gir Depresi Gelombang Reduktor
Reduktor harmonik seri LSN sangat ideal untuk aplikasi di mana berat adalah faktor kritis, tetapi torsi tinggi dan reaksi negatif nol diperlukan.LSN - 25 - XX - U - II adalah set gir komponen bertekanan tinggi yang dikombinasikan dengan bantalan dan flange keluaran roller silang presisiIni adalah solusi gearhead yang sangat kompak, kuat dan mudah digunakan.1.
Cara Kerjanya
Flexspline memiliki diameter yang sedikit lebih kecil dan memiliki dua gigi lebih sedikit daripada Spline Sirkular.Bentuk elips dari Generator Gelombang menyebabkan gigi dari Flexspline untuk terlibat Spline Bulat di dua wilayah berlawanan di seluruh sumbu utama elipsUntuk setiap 180 derajat rotasi searah jarum jam dari Generator Gelombang gigi Flexspline ditingkatkan searah jarum jam dengan satu gigi relatif terhadap Spline Bulat.Setiap rotasi penuh searah jarum jam dari Generator Gelombang menghasilkan Flexspline bergerak searah jarum jam dengan dua gigi dari posisi aslinya relatif ke Spline Bulat.
|
Fitur Utama
|
Keuntungan
Struktur ringan dicapai melalui desain yang dioptimalkan dan pemanfaatan bahan premium, yang menghasilkan pengurangan berat produk sebesar 30%.
Struktur tong standar berbentuk cangkir untuk roda fleksibel, dikombinasikan dengan bantalan silang roller penuh kekakuan tinggi.
Menggunakan proses pengolahan panas CMP yang dikembangkan sendiri, desain profil gigi LS memastikan penggilingan presisi dengan akurasi jalur 1um.
Desain struktural yang kompak dan ringkas, tanpa reaksi negatif, koneksi motor langsung, dan pemasangan yang nyaman.
Input dan output koaksial.
Keakuratan posisi yang sangat baik dan dapat diulang.
Lembar spesifikasi
| Model | Rasio pengurangan | Torsi nominal pada input 2000r/min | Torsi puncak yang diizinkan pada start dan stop | Nilai maksimum yang diizinkan untuk torsi beban rata-rata | Torsi momentum maksimum yang diizinkan | Kecepatan rotasi input maksimum yang diizinkan | Kecepatan rotasi input rata-rata yang diizinkan | Reaksi keras | Berat badan | Kehidupan desain | ||||
| Lemak | Lemak | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/menit | r/menit | Arc Sec | kg | Jam | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
Menggambar
|
Atribut utama dari LSN - II Model 25 Harmonic Reudser | |||
| Produk | Unit Penggerak Harmonik Model 25 | |||
|
Komponen
|
Generator Gelombang, Flexspline, Spline Bulat | |||
|
Rasio Pengurangan
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reaksi keras
|
Kurang dari 20 detik busur | |||
|
Kecepatan input rata-rata
|
3500 r/menit | |||
|
Kecepatan Masuk Maksimal
|
5600 r/menit | |||
|
Kehidupan yang Dirancang
|
15000 jam | |||
|
Model
|
25 | |||
|
Berat badan
|
1.14 kg | |||
| Jaminan | 1 Tahun | |||
Aplikasi
|
|
|
| Robot Industri | Robot Huamnoid | Semikonduktor |
