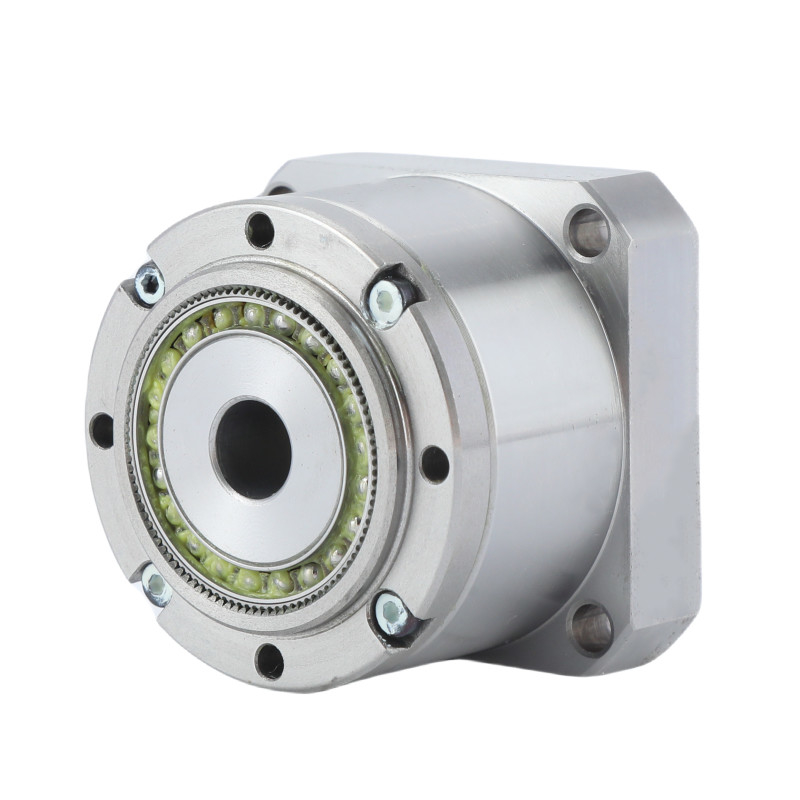

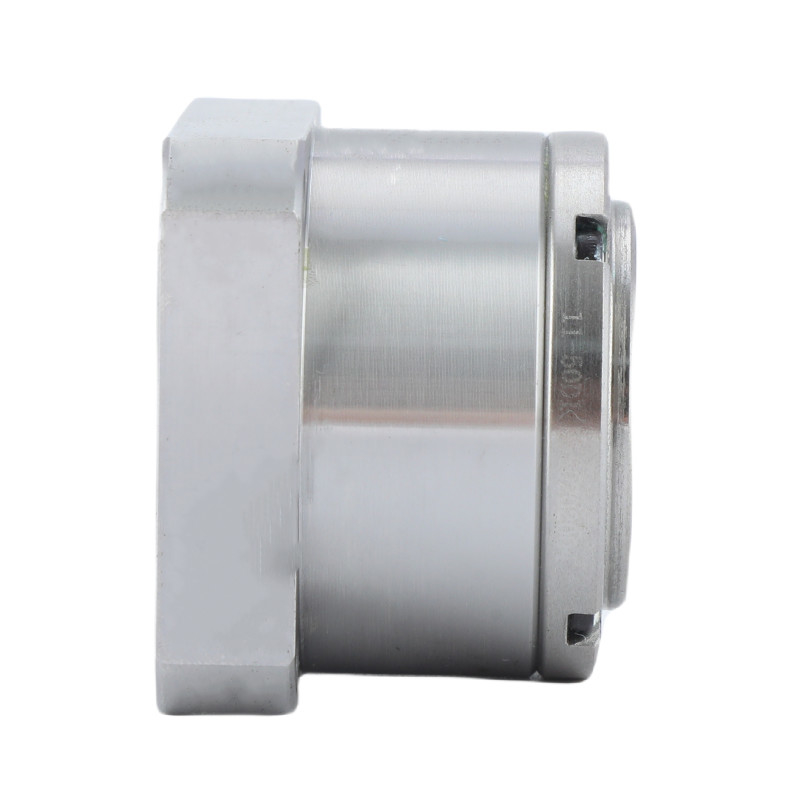

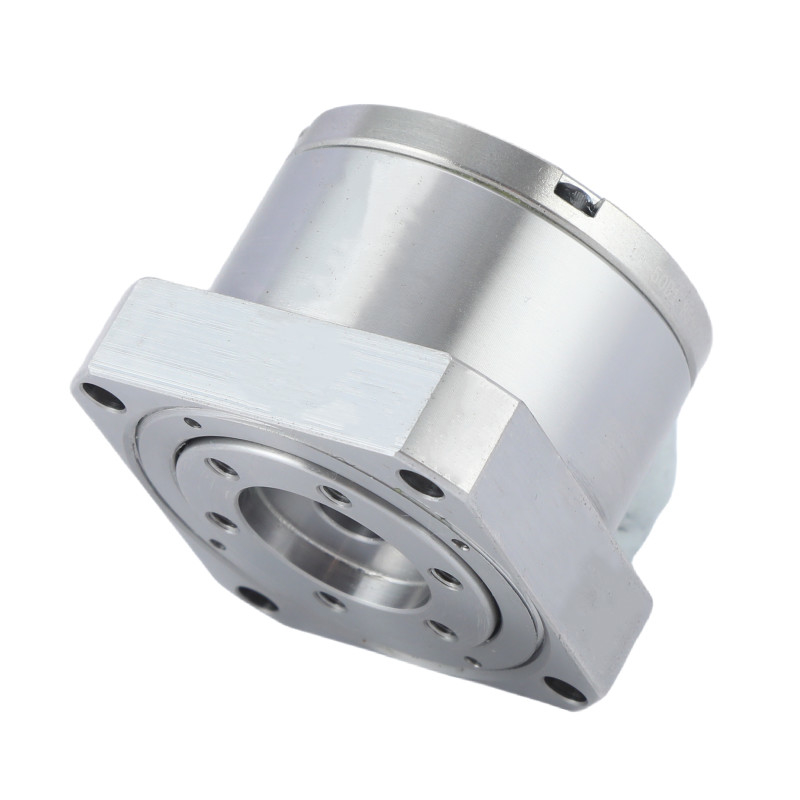

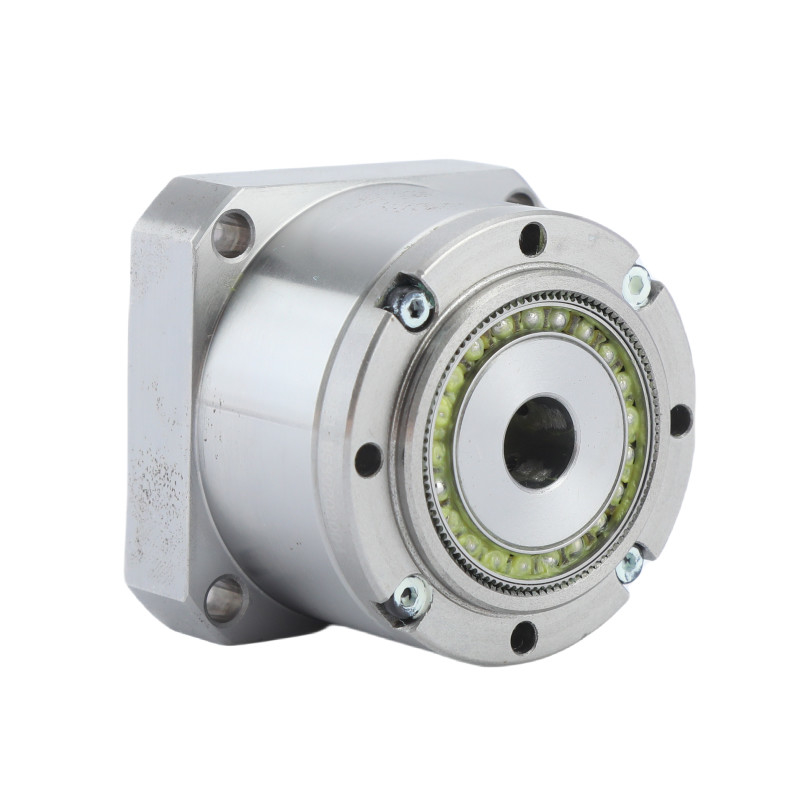

Keakuratan Tinggi Miniatur Tekanan Gelombang Gearbox Reducer Hat Series Harmonic Drive

Gearbox Gelombang Ketegangan Akurasi Tinggi

Gearbox Gelombang Tekanan Miniatur

Kotak gir gelombang ketegangan miniatur

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Model 8, Model 11

Hubungi Kami

Minta Kutipan

Keakuratan Tinggi Miniatur Tekanan Gelombang Gearbox Reducer Hat Series Harmonic Drive

Rincian produk

Produk:

Miniatur Peredam Gelombang Regangan

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

50, 80, 100

Reaksi:

≤30 Busur Detik

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Merancang hidup:

10000 jam

Model:

8, 11

Berat badan:

0,06 hingga 0,27kg

Jaminan:

1 tahun

Aplikasi:

Robot, Mesin Pengemas dan Pengemasan, Energi

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Pengurangi Gelombang Tekanan Miniatur Keakuratan Tinggi

Name: Keakuratan Tinggi Miniatur Tekanan Gelombang Gearbox Reducer Hat Series Harmonic Drive
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 8, Model 11
Availability: InStock

Deskripsi Produk

Penggerak harmonik model 8 dan model 11 dari seri LS dan LH dikenal sebagai pengurang gelombang ketegangan berbentuk mini.

Reduktor gelombang ketegangan miniatur seri LS dan LH memberikan akurasi penentuan posisi yang tinggi dalam paket yang sangat kompak.

Gerakan gelombang ketegangan mini ini sangat cocok untuk aplikasi semikonduktor dan robotika, terutama ujung poros lengan untuk robot industri kecil dan kolaboratif,mesin industri di mana berat adalah faktor kritis.

Cara Kerjanya

Flexspline memiliki diameter yang sedikit lebih kecil dan memiliki dua gigi lebih sedikit daripada Spline Sirkular.Bentuk elips dari Generator Gelombang menyebabkan gigi dari Flexspline untuk terlibat Spline Bulat di dua wilayah berlawanan di seluruh sumbu utama elipsUntuk setiap 180 derajat rotasi searah jarum jam dari Generator Gelombang gigi Flexspline ditingkatkan searah jarum jam dengan satu gigi relatif terhadap Spline Bulat.Setiap rotasi penuh searah jarum jam dari Generator Gelombang menghasilkan Flexspline bergerak searah jarum jam dengan dua gigi dari posisi aslinya relatif ke Spline Bulat.

Keakuratan Tinggi Miniatur Tekanan Gelombang Gearbox Reducer Hat Series Harmonic Drive 0

Fitur Utama

Desain Ultra-FlatSeri Miniature menawarkan desain drive harmonik ultra-datar, memastikan kompatibilitas dengan aplikasi terbatas ruang.

Konstruksi RinganDirancang dengan bahan ringan,Miniaturseri meminimalkan berat keseluruhan tanpa mengorbankan kinerja.

Ukuran kompakDengan faktor bentuk kecil,Miniaturseri drive harmonik sangat ideal untuk aplikasi di mana batasan ukuran adalah perhatian.

Bantalan rol silang kekakuan tinggiMenggunakan bantalan roller silang kekakuan tinggi,Miniaturseri memastikan kontrol gerakan yang halus dan tepat, meningkatkan kinerja keseluruhan.

Karakteristik input tertinggiReduktor gelombang ketegangan terintegrasi, dikombinasikan dengan motor kecil berkinerja tinggi, memberikanMiniaturseri dengan karakteristik input tertinggi dalam kondisi gear yang sama, memastikan efisiensi dan keandalan yang optimal.

Parameter Tabel Miniatur Harmonik Drive

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop		Nilai maksimum yang diizinkan untuk torsi beban rata-rata		Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min		Torsi puncak yang diizinkan pada start dan stop				Torsi momentum maksimum yang diizinkan		Kecepatan rotasi input maksimum yang diizinkan (Grem)	Kecepatan rotasi input rata-rata yang diizinkan (Grem)	Reaksi keras	Berat badan	Kehidupan desain
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/menit	r/menit	Arc Sec	kg	Jam
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Atribut Utama dariReduktor Gelombang Tekanan Miniatur Seri LS dan LH
Produk	Pengurangan Gelombang Tekanan Mini Harmonik Drive
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	50, 80, 100
Reaksi keras	Kurang dari 30 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	10000 jam
Model	8, 11
Berat badan	00,06 sampai 0,27 kg
Jaminan	1 tahun

Aplikasi


Sistem Manufaktur	Ruang Udara	Robot Huamnoid
