Ultra Flat High Precision Harmonic Drive Zero Backlash Gearbox Harmonik

Otomatisasi Gearbox Penggerak Harmonik

High Precision Harmonic Drive Gearbox

Industrial Robotics Harmonic Drive Gearbox

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

Model 8, 11, 14, 17

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

LHD - I Ultra - Penggerak Harmonik Datar

Bahan:

Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas

Rasio pengurangan:

50, 80, 100

Reaksi:

≤20 Busur Detik

Kecepatan Masukan Rata-rata:

3500 putaran/menit

Kecepatan Masukan Maks:

8500 r/menit

Merancang hidup:

10000 jam

Model:

14, 17, 20, 25, 32

Berat badan:

0,34 hingga 1,9kg

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Berat Ringan 2,47kg Model 32 Deforma Wave Reducer Low Backlash Harmonic Gear Unit

Dapatkan Harga Terbaik

Low Backlash And High Efficiency Model 25 Belasan Gelombang Reducer Ultralight Harmonic Gear Unit

Dapatkan Harga Terbaik

Rasio Reduksi Tinggi LSN Series Model 20 Deformation Wave Reducer 0,73kg Unit Gir Berat Ringan

Dapatkan Harga Terbaik

Desain Kompak Dan Ringan LSN Series Strain Wave Reducer Model 14 Gear Unit

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Ultra Flat High Precision Harmonic Drive

Name: Ultra Flat High Precision Harmonic Drive Zero Backlash Gearbox Harmonik
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 8, 11, 14, 17
Availability: InStock

Deskripsi Produk

LHD - I series harmonic drive adalah unit gear gelombang ketegangan ultra-datar dengan torsi tinggi.

LHD - I series harmonic drive dirancang dengan tata letak yang kompak dan sederhana untuk integrasi yang mudah, membantu menawarkan jejak kecil dan berat yang berkurang untuk aplikasi terbatas ruang.

Reduktor gir harmonik ultra datar ini sangat cocok untuk digunakan sebagai sendi ujung robot dan reduktor pelanggan akhir.

Fitur Utama

Struktur ultra datar
Desain yang kompak dan sederhana
Ukuran kecil dan ringan
Kapasitas torsi tinggi dan kekakuan tinggi
Input dan output koaksial

Tabel Parameter Nominal LHD Series Harmonic Drive

Model	Rasio pengurangan	Torsi nominal pada input 2000r/min	Torsi puncak yang diizinkan pada start dan stop	Nilai maksimum yang diizinkan untuk torsi beban rata-rata	Torsi momentum maksimum yang diizinkan	Kecepatan rotasi input maksimum yang diizinkan ((Grease)	Kecepatan rotasi input rata-rata yang diizinkan ((Grease)	Reaksi keras	Berat badan	Kehidupan desain
		Torsi nominal pada input 2000r/min	Torsi puncak yang diizinkan pada start dan stop		Torsi momentum maksimum yang diizinkan			Reaksi keras	Berat badan	Kehidupan desain
		Nm	Nm	Nm	Nm	r/menit	r/menit	Arc Sec	Kilo	Jam
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

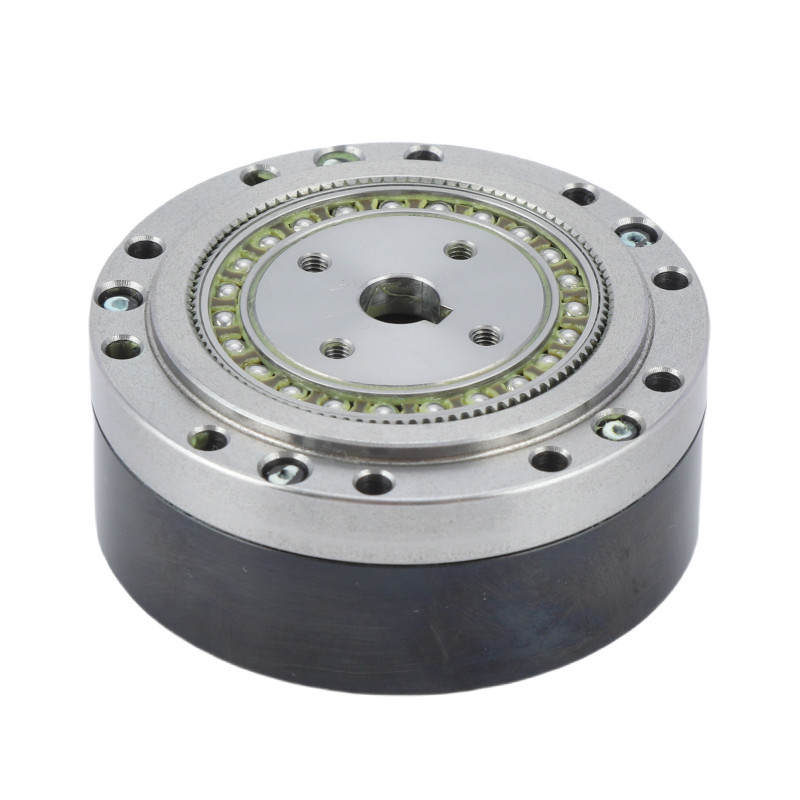

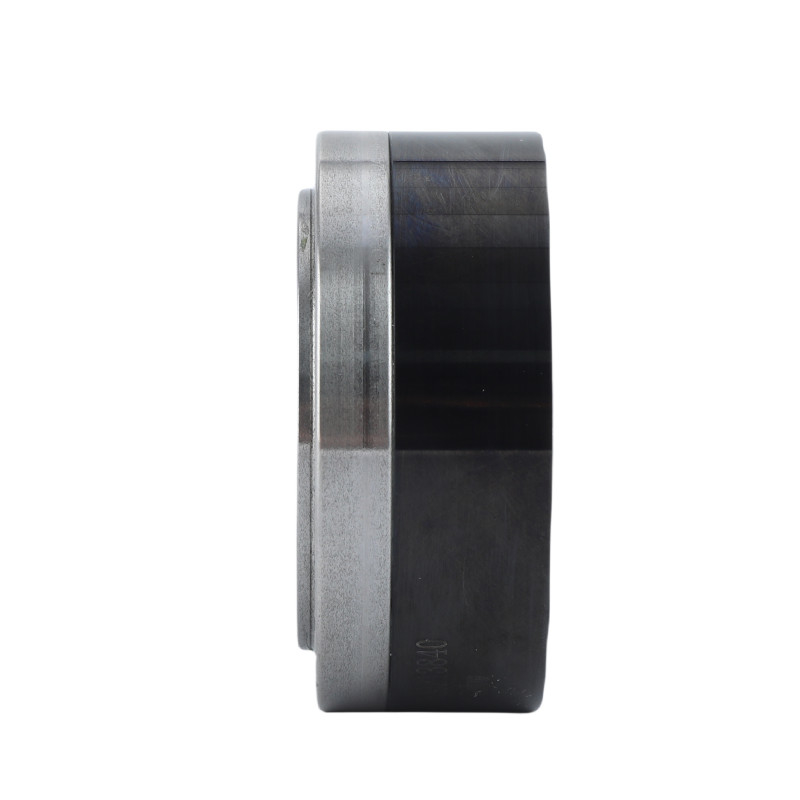

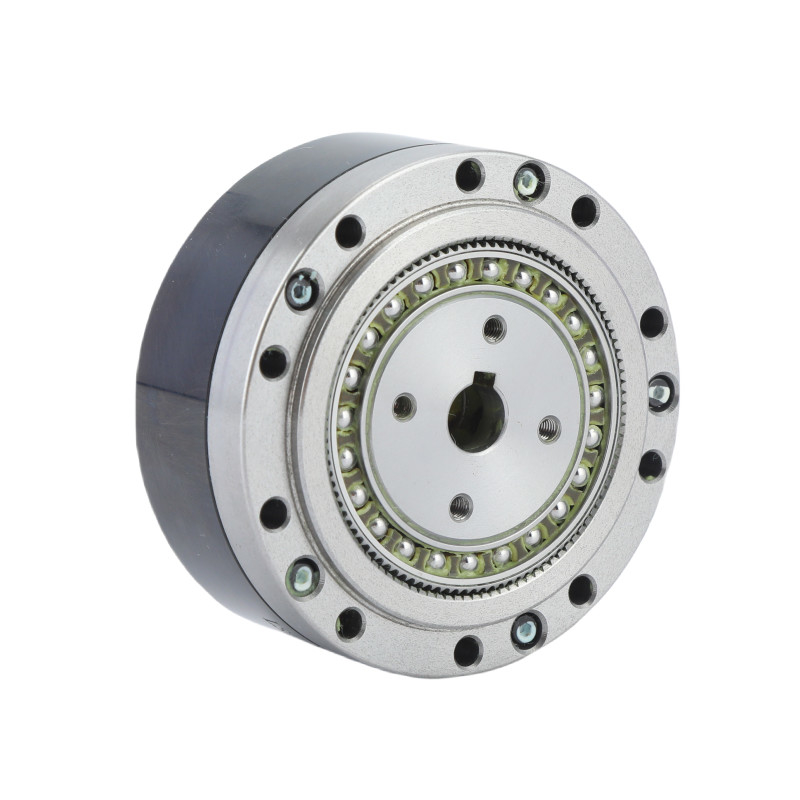

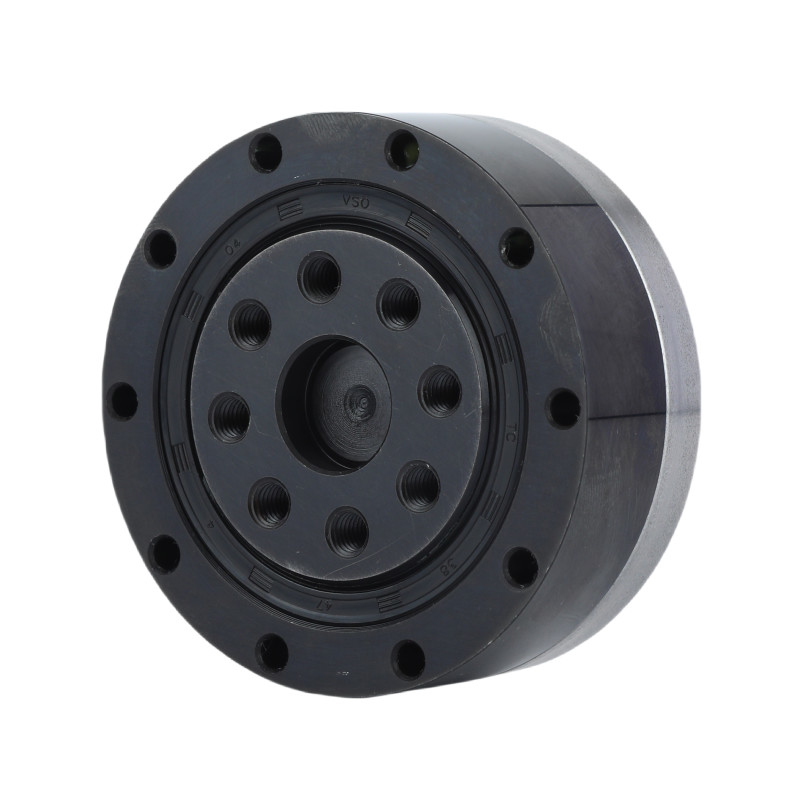

Gambar Rinci dari LHD Series Harmonic Drive

Atribut utama dari LHD - Seri I Ultra - Flat Strain Wave Reducer
Produk	Drive harmonik ultra - Flat
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	50, 80, 100
Reaksi keras	Kurang dari 20 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	10000 jam
Model	14, 17, 20, 25, 32
Berat badan	00,34 sampai 1,9 kg
Jaminan	1 tahun

Aplikasi


Robot Industri	Sistem manufaktur	Robot Humanaid	Mesin optik

PDF Gambar Unduh

LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf

FAQ

1Bisakah harmonik drive backdriven?

Ya, gear penggerak harmonik dapat didorong kembali. setiap kali poros bergerak dan melambat dengan cepat,Inersia beban di sisi output gigi mendorong kembali gigi (dengan cara yang terkontrol, ditentukan oleh motor dan pengontrol).

2Apa yang dilakukan oleh penggerak harmonik?

Penggerak harmonik digunakan untuk meningkatkan torsi output pada gigi yang digunakan dalam penggilingan, manufaktur, dan mesin yang menggunakan lengan robot.

3Apakah Anda mendukung kustomisasi harmonik drive lakukan?

Ya tentu saja, kami bisa menyesuaikan drive harmonik berdasarkan kebutuhan dan gambar khusus pelanggan.

4Apa keuntungan terbesar dari produk Anda?

Kami dapat menyediakan seri produk lengkap, dan kualitas drive harmonik kami stabil.
