Place of Origin:
Jiangsu, China
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Model Number:
Model 8, Model 11
Deskripsi Produk

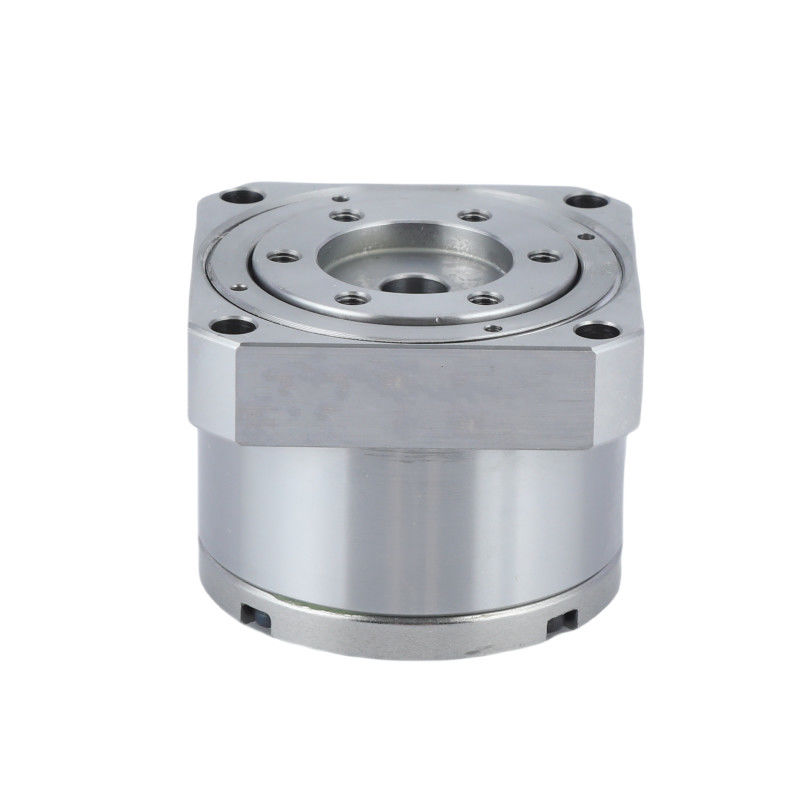

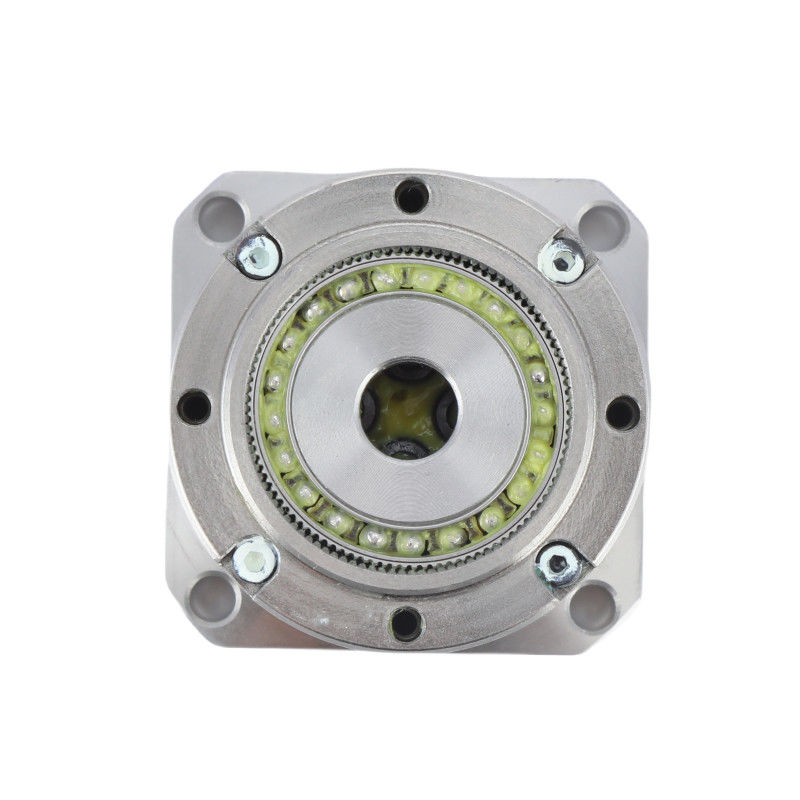

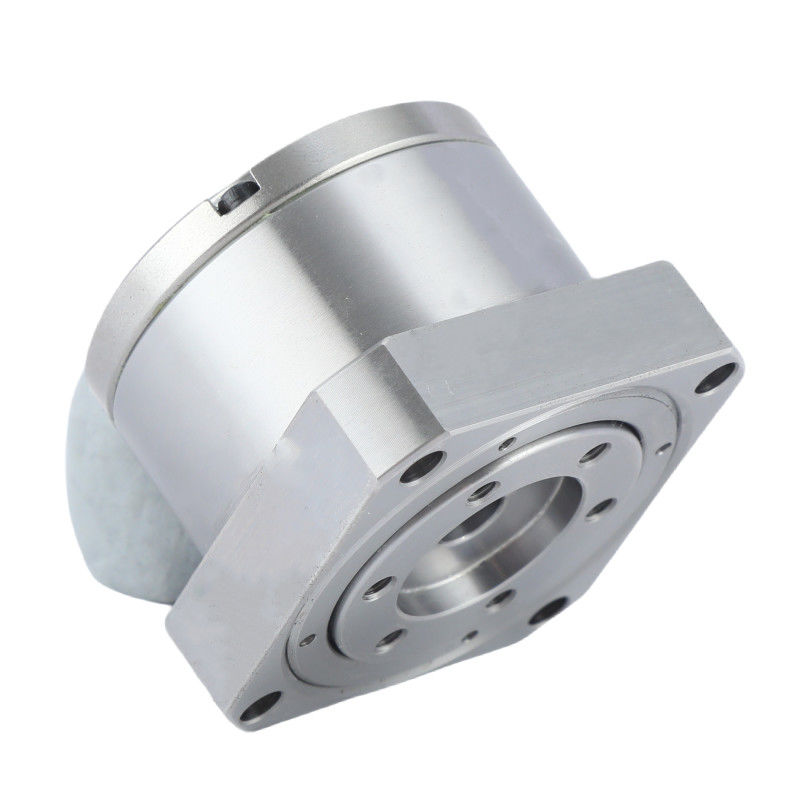

Penggerak harmonik model 8 dan model 11 dari seri LS dan LH dikenal sebagai pengurang gelombang ketegangan berbentuk mini.
Reduktor gelombang ketegangan miniatur seri LS dan LH memberikan akurasi penentuan posisi yang tinggi dalam paket yang sangat kompak.
Gerakan gelombang ketegangan mini ini sangat cocok untuk aplikasi semikonduktor dan robotika, terutama ujung poros lengan untuk robot industri kecil dan kolaboratif,mesin industri di mana berat adalah faktor kritis.
Cara Kerjanya
Flexspline memiliki diameter yang sedikit lebih kecil dan memiliki dua gigi lebih sedikit daripada Spline Sirkular.Bentuk elips dari Generator Gelombang menyebabkan gigi dari Flexspline untuk terlibat Spline Bulat di dua wilayah berlawanan di seluruh sumbu utama elipsUntuk setiap 180 derajat rotasi searah jarum jam dari Generator Gelombang gigi Flexspline ditingkatkan searah jarum jam dengan satu gigi relatif terhadap Spline Bulat.Setiap rotasi penuh searah jarum jam dari Generator Gelombang menghasilkan Flexspline bergerak searah jarum jam dengan dua gigi dari posisi aslinya relatif ke Spline Bulat.
Fitur Utama
Desain Ultra-Flat Seri Miniature menawarkan desain drive harmonik ultra-datar, memastikan kompatibilitas dengan aplikasi terbatas ruang.
Konstruksi Ringan Dirancang dengan bahan ringan,Miniaturseri meminimalkan berat keseluruhan tanpa mengorbankan kinerja.
Ukuran kompakDengan faktor bentuk kecil,Miniaturseri drive harmonik sangat ideal untuk aplikasi di mana batasan ukuran adalah perhatian.
Bantalan rol silang kekakuan tinggiMenggunakan bantalan roller silang kekakuan tinggi,Miniaturseri memastikan kontrol gerakan yang halus dan tepat, meningkatkan kinerja keseluruhan.
Karakteristik input tertinggiReduktor gelombang ketegangan terintegrasi, dikombinasikan dengan motor kecil berkinerja tinggi, memberikanMiniaturseri dengan karakteristik input tertinggi dalam kondisi gear yang sama, memastikan efisiensi dan keandalan yang optimal.
Tabel Parameter Nominal
| Model | Rasio pengurangan | Torsi nominal pada input 2000r/min | Torsi puncak yang diizinkan pada start dan stop | Nilai maksimum yang diizinkan untuk torsi beban rata-rata | Torsi momentum maksimum yang diizinkan | Kecepatan rotasi input maksimum yang diizinkan (Grem) |
Kecepatan rotasi input rata-rata yang diizinkan (Grem) |
Reaksi keras | Berat badan | Kehidupan desain | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/menit | r/menit | Arc Sec | kg | Jam | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Atribut Utama dariReduktor Gelombang Tekanan Miniatur Seri LS dan LH | |||
| Produk | Pengurangan Gelombang Tekanan Mini Harmonik Drive | ||
|
Bahan
|
Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas | ||
|
Rasio Pengurangan
|
50, 80, 100 | ||
|
Reaksi keras
|
Kurang dari 30 detik busur | ||
|
Kecepatan input rata-rata
|
3500 r/menit | ||
|
Kecepatan Masuk Maksimal
|
8500 r/menit | ||
|
Kehidupan yang Dirancang
|
10000 jam | ||
|
Model
|
8, 11 | ||
|
Berat badan
|
00,06 sampai 0,27 kg | ||
| Jaminan | 1 tahun | ||
Aplikasi
|
|
|
| Robot Huamnoid | Mesin CNC | Sistem Manufaktur |
FAQ
1Bisakah harmonik drive backdriven?
Ya, gear penggerak harmonik dapat didorong kembali. setiap kali poros bergerak dan melambat dengan cepat,Inersia beban di sisi output gigi mendorong kembali gigi (dengan cara yang terkontrol, ditentukan oleh motor dan pengontrol).
2Apa yang dilakukan oleh penggerak harmonik?
Penggerak harmonik digunakan untuk meningkatkan torsi output pada gigi yang digunakan dalam penggilingan, manufaktur, dan mesin yang menggunakan lengan robot.
3Apakah Anda mendukung kustomisasi harmonik drive lakukan?
Ya tentu saja, kami bisa menyesuaikan drive harmonik berdasarkan kebutuhan dan gambar khusus pelanggan.
4Apa keuntungan terbesar dari produk Anda?
Kami dapat menyediakan seri produk lengkap, dan kualitas drive harmonik kami stabil.
