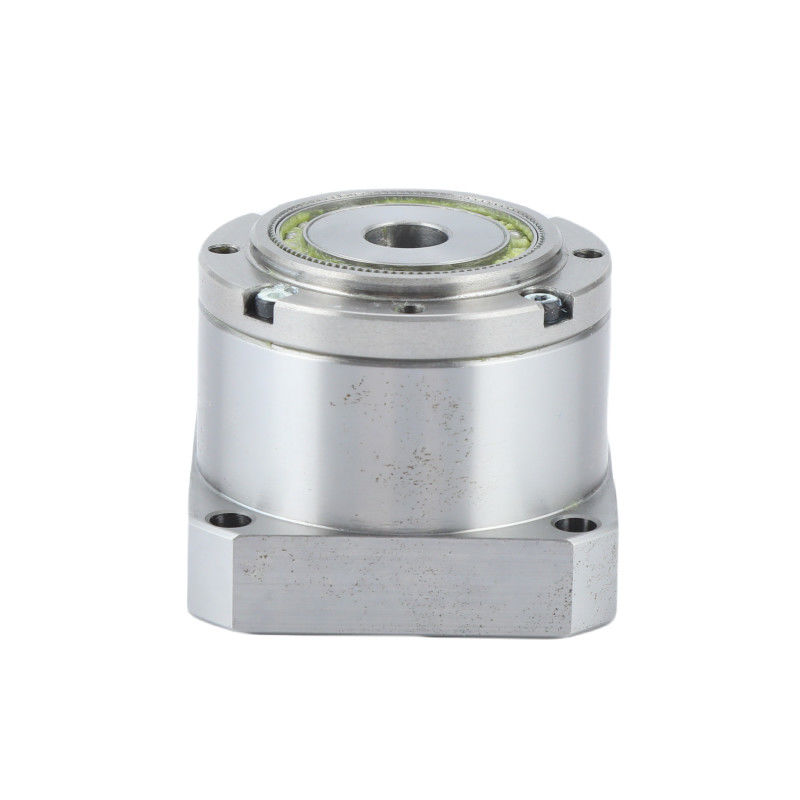

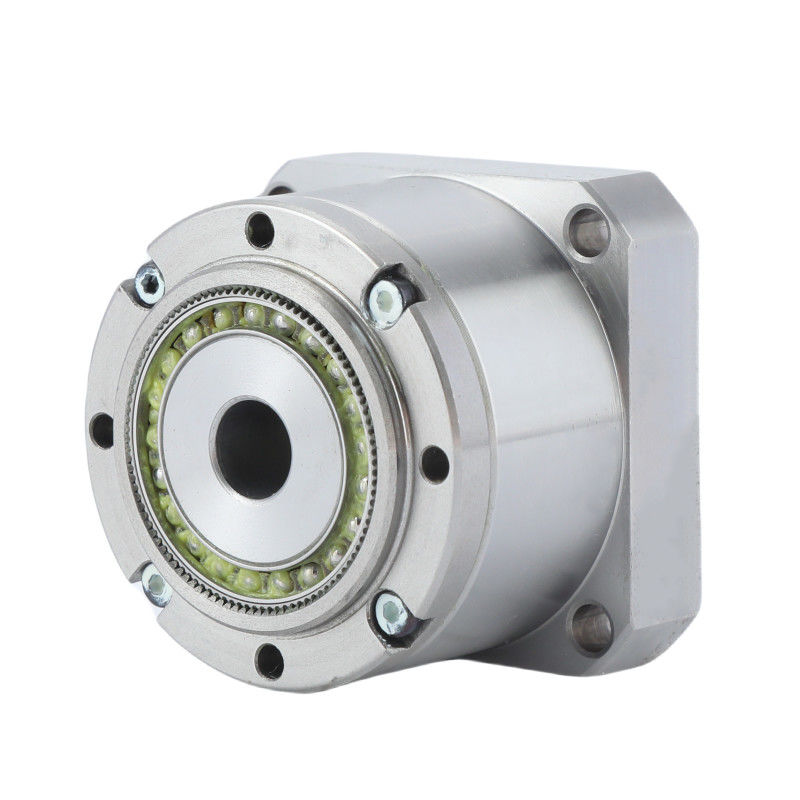

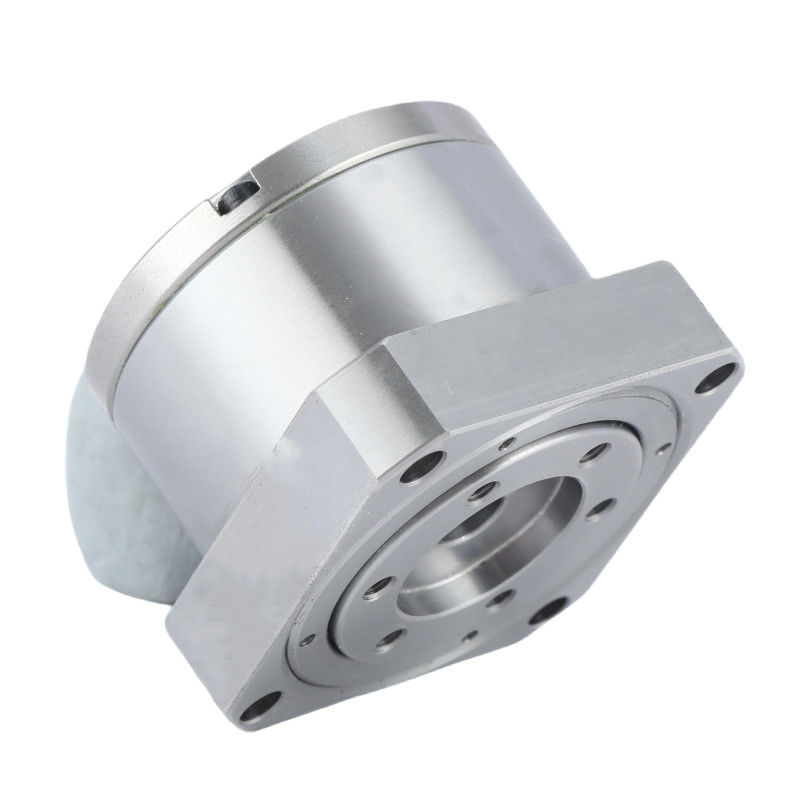

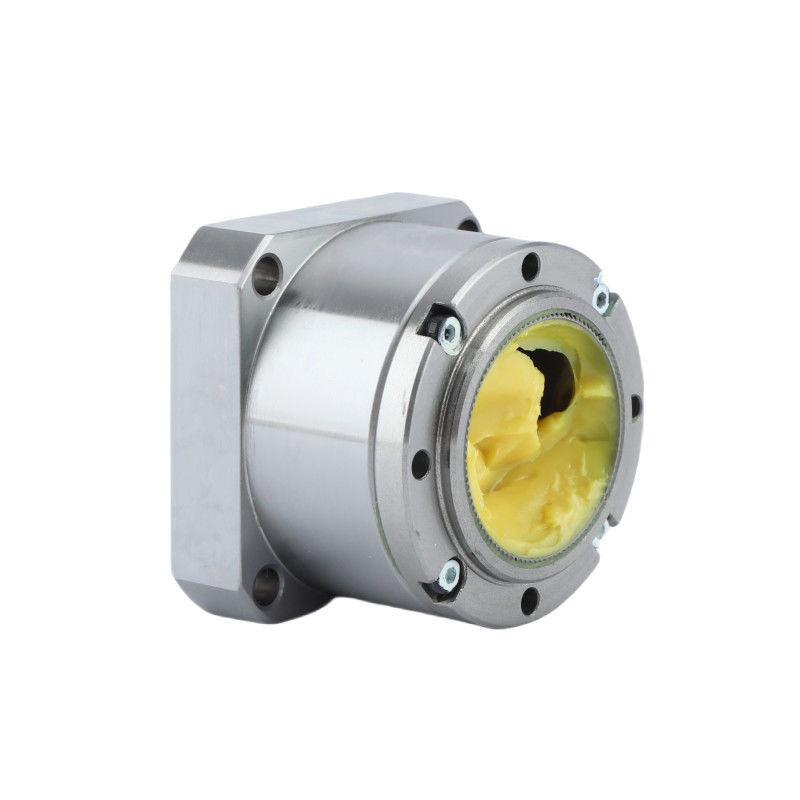

Perlengkapan Gelombang Tekanan Penggerak Harmonik Presisi Tinggi Untuk Robot Industri

Gear Gelombang Tekanan Penggerak Harmonik Presisi Tinggi

Deskripsi Produk

Girang gelombang ketegangan (juga dikenal sebagai girang penggerak harmonik) adalah jenis sistem gigi mekanis yang menggunakan spline fleksibel dengan gigi eksternal,yang terdeformasi oleh colokan elips berputar untuk terlibat dengan gigi gigi internal dari spline luar.
Gir gelombang ketegangan memiliki beberapa keuntungan dibandingkan dengan sistem gigi tradisional seperti gigi heliks atau planet, termasuk:

• Tidak ada reaksi
• kompak dan ringan,
• rasio gigi tinggi
• rasio yang dapat dikonfigurasi kembali dalam perumahan standar
• Resolusi yang baik dan pengulangan yang sangat baik (representasi linier) saat memposisikan ulang beban inersia
• Kemampuan torsi tinggi
• sumbu input dan output koaksial

Rasio pengurangan gigi yang tinggi dimungkinkan dalam volume kecil (rasio dari 30:1 hingga 320:1 dimungkinkan di ruang yang sama di mana gigi planet biasanya hanya menghasilkan rasio 10:1).
Kelemahan termasuk kecenderungan untuk 'angin-up' (tingkat torsional pegas) di wilayah torsi rendah.
Gir gelombang ketegangan biasanya digunakan dalam robotika dan kedirgantaraan.

Fitur Utama

• Struktur berbentuk cangkir, kapasitas torsi tinggi, kekakuan tinggi, struktur tong standar dengan bantalan silang roller penuh kekakuan tinggi dan umur panjang.
• Desain profil gigi LS, proses pengolahan panas CMP yang dikembangkan sendiri, penggilingan presisi jalur 1um, memberikan kekakuan, presisi, dan torsi yang lebih tinggi.
• Desain kompak dan ringkas dengan reaksi negatif nol, koneksi motor langsung untuk pemasangan yang nyaman.
• Input dan output koaksial.
• Keakuratan posisi yang sangat baik dan dapat diulang.

Parameter Nominal Tabel Drive Harmonik Miniatur



Atribut Utama dariReduktor Gelombang Tekanan Miniatur Seri LS dan LH
Produk	Pengurangan Gelombang Tekanan Mini Harmonik Drive
Bahan	Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas
Rasio Pengurangan	50, 80, 100
Reaksi keras	Kurang dari 30 detik busur
Kecepatan input rata-rata	3500 r/menit
Kecepatan Masuk Maksimal	8500 r/menit
Kehidupan yang Dirancang	10000 jam
Model	8, 11
Berat badan	00,06 sampai 0,27 kg
Jaminan	1 tahun

Aplikasi

Mesin CNC	Ruang Udara	Robot Industri



FAQ

---

1Apa itu harmonic drive box?

Kotak penggerak harmonik adalah jenis sistem gigi yang menghasilkan rasio reduksi yang tinggi dalam ukuran yang kompak.Ini menggunakan mekanika dari deformasi elemen fleksibel untuk mengirimkan gerakan dan mencapai presisi tinggi dan torsi.

2Bagaimana kotak gear penggerak harmonik bekerja?

Sebuah gearbox harmonik bekerja dengan menggunakan spline melingkar, flexspline, dan generator gelombang.yang kemudian terlibat dengan gigi spline melingkar di dua titik, memberikan rasio pengurangan yang tinggi melalui perbedaan jumlah gigi antara elemen yang terlibat.

3Bisakah sebuah drive harmonik dipandu mundur?

Ya, gear penggerak harmonik dapat didorong kembali. setiap kali poros bergerak dan melambat dengan cepat,Inersia beban di sisi output gigi mendorong kembali gigi (dengan cara yang terkontrol, ditentukan oleh motor dan pengontrol).

4Apa yang dilakukan oleh penggerak harmonik?

Penggerak harmonik digunakan untuk meningkatkan torsi output pada gigi yang digunakan dalam penggilingan, manufaktur, dan mesin yang menggunakan lengan robot.

5Apakah Anda mendukung kustomisasi harmonik drive lakukan?

Ya tentu saja, kami bisa menyesuaikan drive harmonik berdasarkan kebutuhan dan gambar khusus pelanggan.

6Apa keuntungan terbesar dari produkmu?

Kami dapat menyediakan seri produk lengkap, dan kualitas drive harmonik kami stabil.
