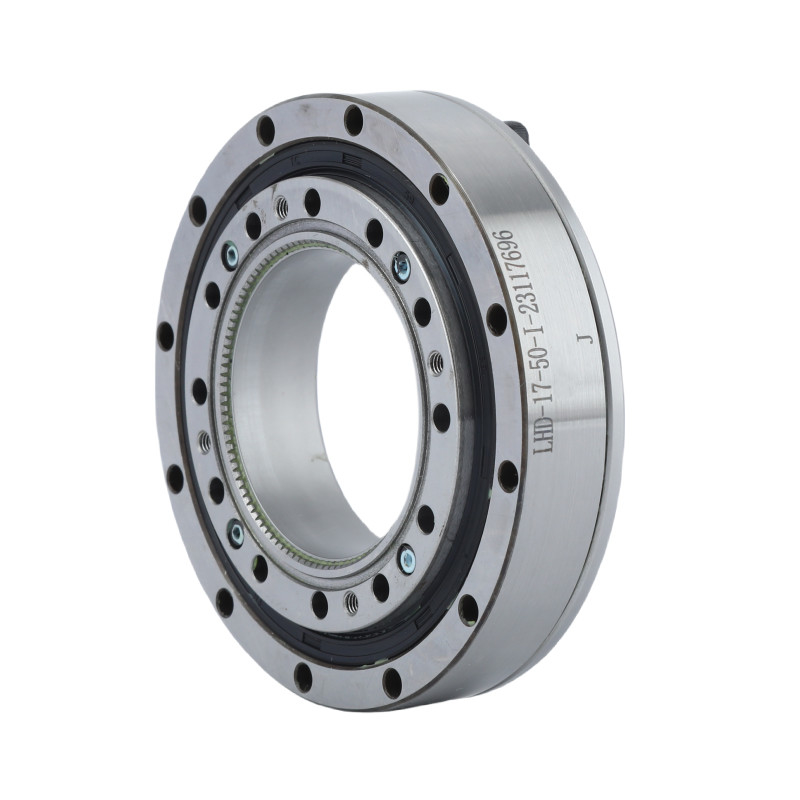

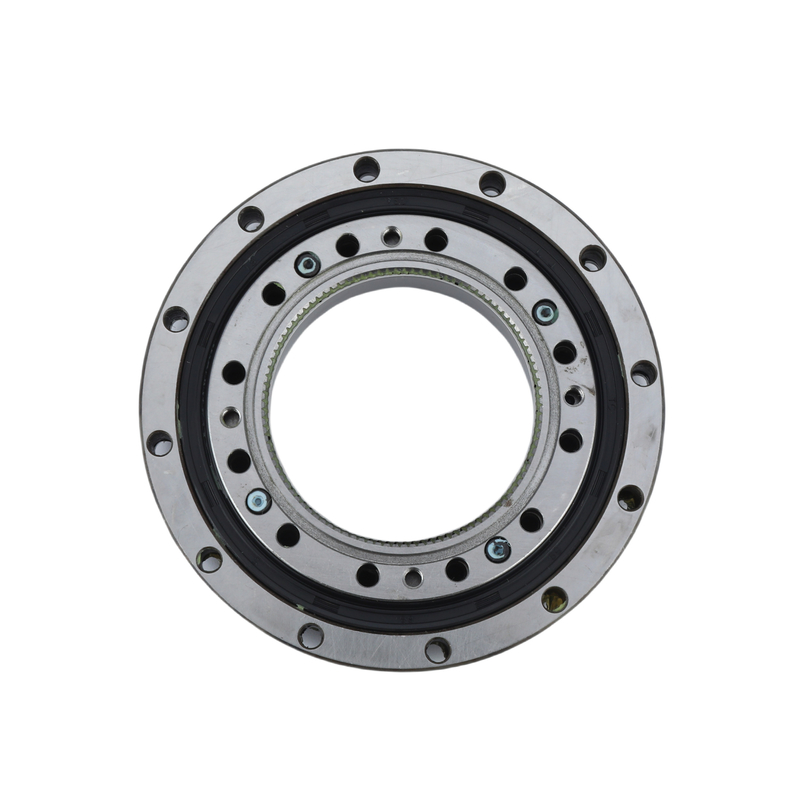

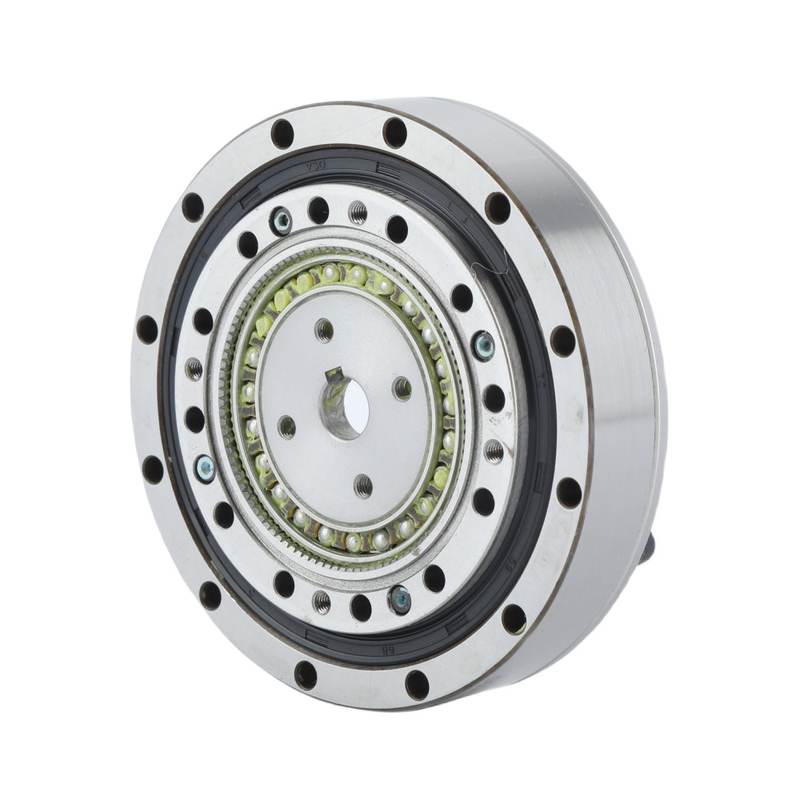

Ultra Flat Zero Backlash Harmonik Drive
Deskripsi Produk
LHD - I series harmonic drive adalah unit gear gelombang ketegangan ultra-datar dengan torsi tinggi.
LHD - I series harmonic drive dirancang dengan tata letak yang kompak dan sederhana untuk integrasi yang mudah, membantu menawarkan jejak kecil dan berat yang berkurang untuk aplikasi terbatas ruang.
Reduktor gir harmonik ultra datar ini sangat cocok untuk digunakan sebagai sendi ujung robot dan reduktor pelanggan akhir.
Unit gear torsi tinggi, nol-backlash baru ini memiliki konfigurasi ultra-datar dan memiliki bantalan cross-roller besar dengan kekakuan momen tinggi.
Fitur Utama
- Struktur ultra datar
- Desain yang kompak dan sederhana
- Ukuran kecil dan ringan
- Kapasitas torsi tinggi dan kekakuan tinggi
- Input dan output koaksial
Tabel Parameter Nominal LHD Series Harmonic Drive
| Model |
Rasio pengurangan |
Torsi nominal pada input 2000r/min |
Torsi puncak yang diizinkan pada start dan stop |
Nilai maksimum yang diizinkan untuk torsi beban rata-rata |
Torsi momentum maksimum yang diizinkan |
Kecepatan rotasi input maksimum yang diizinkan ((Grease) |
Kecepatan rotasi input rata-rata yang diizinkan ((Grease) |
Reaksi keras |
Berat badan |
Kehidupan desain |
| Nm |
Nm |
Nm |
Nm |
r/menit |
r/menit |
Arc Sec |
Kilo |
Jam |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤ 20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤ 20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤ 20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤ 20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤ 20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |
Gambar Rinciandari LHD Series Harmonic Drive
| Atribut Utama dari Ultra - Flat Strain Wave Reducer |
| Produk |
Drive harmonik ultra - Flat |
|
|
Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas |
|
Rasio Pengurangan
|
50, 80, 100 |
|
|
Kurang dari 20 detik busur |
|
Kecepatan input rata-rata
|
3500 r/menit |
|
|
8500 r/menit |
|
Kehidupan yang Dirancang
|
10000 jam |
|
|
14, 17, 20, 25, 32 |
|
Berat badan
|
00,34 sampai 1,9 kg |
| Jaminan |
1 tahun |
Aplikasi
| |
|
|
| Robot Industri |
Mesin CNC |
Sistem Manufaktur |
PDF Gambar Unduh
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
FAQ
1Bisakah harmonik drive backdriven?
Ya, gear penggerak harmonik dapat didorong kembali. setiap kali poros bergerak dan melambat dengan cepat,Inersia beban di sisi output gigi mendorong kembali gigi (dengan cara yang terkontrol, ditentukan oleh motor dan pengontrol).
2.Apa yang dilakukan oleh pendorong harmonik?
Penggerak harmonik digunakan untuk meningkatkan torsi output pada gigi yang digunakan dalam penggilingan, manufaktur, dan mesin yang menggunakan lengan robot.
3.Apakah Anda mendukung kustomisasi harmonik drive lakukan?
Ya tentu saja, kami bisa menyesuaikan drive harmonik berdasarkan kebutuhan dan gambar khusus pelanggan.
4.Apa keuntungan terbesar dari produkmu?
Kami dapat menyediakan seri produk lengkap, dan kualitas drive harmonik kami stabil.
5.Apa komponen utama dari drive harmonik?
Komponen utama adalah spline melingkar (cincin luar tetap), flexspline (cincin dalam fleksibel dengan lebih sedikit gigi), dan generator gelombang (disk elips yang cocok di dalam flexspline).
6.Dalam aplikasi apa penggerak harmonik digunakan?
Mereka digunakan dalam aplikasi yang membutuhkan presisi dan keandalan yang tinggi, seperti robotika, kedirgantaraan, pertahanan, peralatan medis, dan peralatan manufaktur semikonduktor.
7.Bagaimana Anda memilih drive harmonik untuk aplikasi tertentu?
Pemilihan tergantung pada faktor-faktor seperti persyaratan torsi, rasio pengurangan yang diinginkan, keterbatasan ruang, kapasitas beban, dan kondisi lingkungan.Sangat penting untuk berkonsultasi dengan produsen atau ahli untuk memilih model yang tepat.
