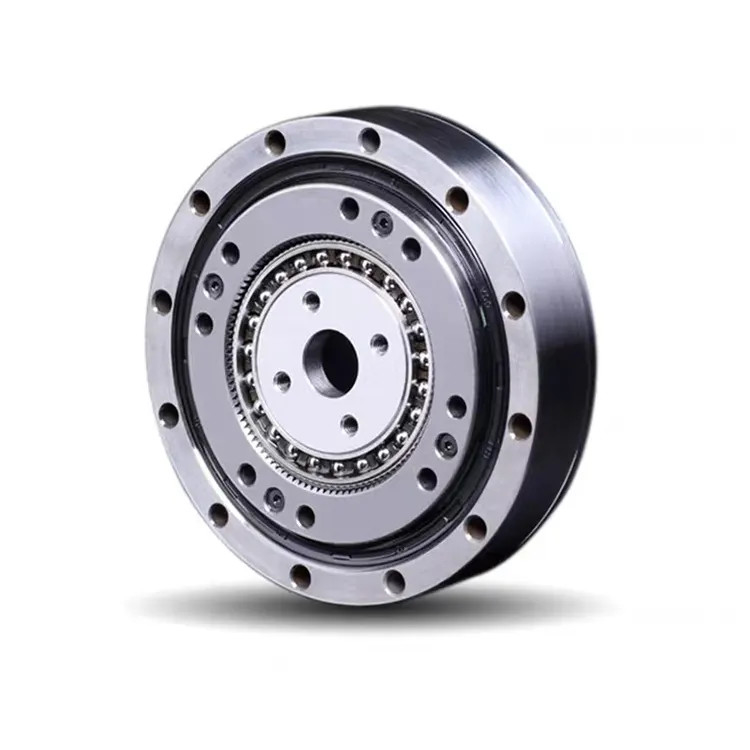

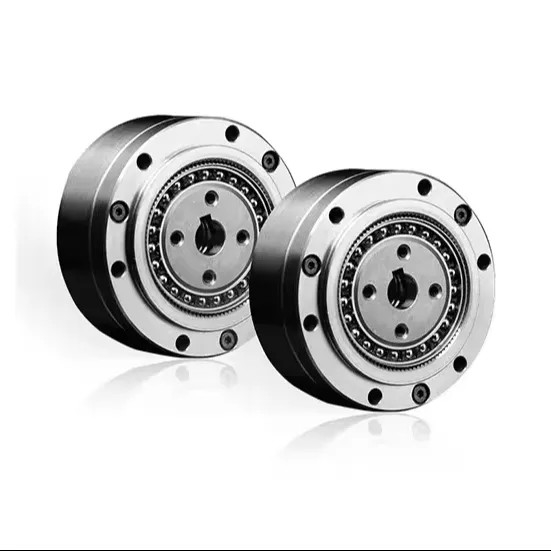

High Precision Ultra - Flat Harmonic Drive
Deskripsi Produk
Harmonic Drive, perangkat perubahan kecepatan mekanis, ditemukan pada tahun 1950-an, yang mengurangi rasio gigi mesin putar untuk meningkatkan torsi.Ini bekerja pada prinsip yang berbeda dari yang dari peubah kecepatan konvensionalPerangkat ini terdiri dari cincin tipis yang membelok secara elastis saat bergulir di dalam cincin lingkaran kaku yang sedikit lebih besar.
Ada tiga elemen dalam Drive Harmonik dasar: spline melingkar, flexspline, dan generator gelombang.Flexspline memiliki lebih sedikit gigi dan akibatnya diameter efektif yang lebih kecil daripada spline melingkar. Generator gelombang berbentuk elips dan bertindak sebagai link dengan dua rol yang berputar dalam flexspline,menyebabkannya untuk mesh dengan spline melingkar secara progresif di titik berlawanan diameterJika generator gelombang (input) berputar searah jarum jam sementara spline melingkar tetap,flexspline (output) akan berputar atau bergulir di dalam spline melingkar pada tingkat yang jauh lebih lambat ke arah arah jarum jam.
Fitur Utama
Reduktor gear harmonik ultra datar sangat cocok untuk digunakan sebagai sendi ujung robot dan reduktor pelanggan akhir.
Unit gear torsi tinggi, nol-backlash baru ini memiliki konfigurasi ultra-datar dan memiliki bantalan cross-roller besar dengan kekakuan momen tinggi.
- Struktur ultra datar
- Desain yang kompak dan sederhana
- Ukuran kecil dan ringan
- Kapasitas torsi tinggi dan kekakuan tinggi
- Input dan output koaksial
Tabel Parameter LHD Series Harmonic Drive
| Model |
Rasio pengurangan |
Torsi nominal pada input 2000r/min |
Torsi puncak yang diizinkan pada start dan stop |
Nilai maksimum yang diizinkan untuk torsi beban rata-rata |
Torsi momentum maksimum yang diizinkan |
Kecepatan rotasi input maksimum yang diizinkan ((Grease) |
Kecepatan rotasi input rata-rata yang diizinkan ((Grease) |
Reaksi keras |
Berat badan |
Kehidupan desain |
| Nm |
Nm |
Nm |
Nm |
r/menit |
r/menit |
Arc Sec |
Kilo |
Jam |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤ 20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤ 20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤ 20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤ 20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤ 20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |

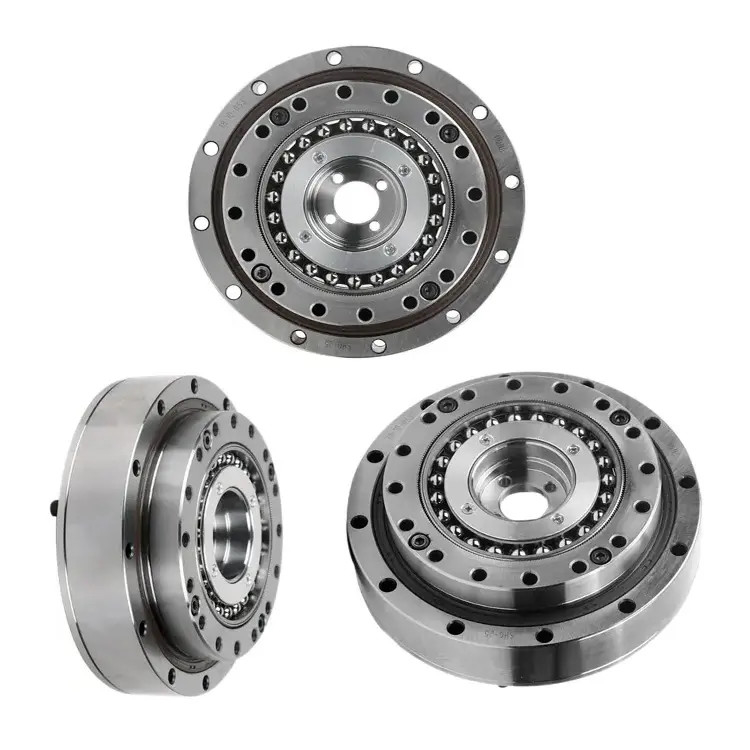

Gambar Rinciandari LHD Series Harmonic Drive
| Atribut utama dari LHD - Seri I Ultra - Flat Strain Wave Reducer |
| Produk |
Drive harmonik ultra - Flat |
|
|
Baja, Aluminium, Polyurethane, Bantalan dan Segel, Pelumas |
|
Rasio Pengurangan
|
50, 80, 100 |
|
|
Kurang dari 20 detik busur |
|
Kecepatan input rata-rata
|
3500 r/menit |
|
|
8500 r/menit |
|
Kehidupan yang Dirancang
|
10000 jam |
|
|
14, 17, 20, 25, 32 |
|
Berat badan
|
00,34 sampai 1,9 kg |
| Jaminan |
1 tahun |
Aplikasi
Pabrik Kami
PDF Gambar Unduh
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
FAQ
1Bisakah harmonik drive backdriven?
Ya, gear penggerak harmonik dapat didorong kembali. setiap kali poros bergerak dan melambat dengan cepat,Inersia beban di sisi output gigi mendorong kembali gigi (dengan cara yang terkontrol, ditentukan oleh motor dan pengontrol).
2Apa yang dilakukan oleh penggerak harmonik?
Penggerak harmonik digunakan untuk meningkatkan torsi output pada gigi yang digunakan dalam penggilingan, manufaktur, dan mesin yang menggunakan lengan robot.
3Apakah Anda mendukung kustomisasi harmonik drive lakukan?
Ya tentu saja, kami bisa menyesuaikan drive harmonik berdasarkan kebutuhan dan gambar khusus pelanggan.
4Apa keuntungan terbesar dari produkmu?
Kami dapat menyediakan seri produk lengkap, dan kualitas drive harmonik kami stabil.
5Apa komponen utama dari drive harmonik?
Komponen utama adalah spline melingkar (cincin luar tetap), flexspline (cincin dalam fleksibel dengan lebih sedikit gigi), dan generator gelombang (disk elips yang cocok di dalam flexspline).
6Dalam aplikasi apa penggerak harmonik digunakan?
Mereka digunakan dalam aplikasi yang membutuhkan presisi dan keandalan yang tinggi, seperti robotika, kedirgantaraan, pertahanan, peralatan medis, dan peralatan manufaktur semikonduktor.
7Bagaimana Anda memilih drive harmonik untuk aplikasi tertentu?
Pemilihan tergantung pada faktor-faktor seperti persyaratan torsi, rasio pengurangan yang diinginkan, keterbatasan ruang, kapasitas beban, dan kondisi lingkungan.Sangat penting untuk berkonsultasi dengan produsen atau ahli untuk memilih model yang tepat.
