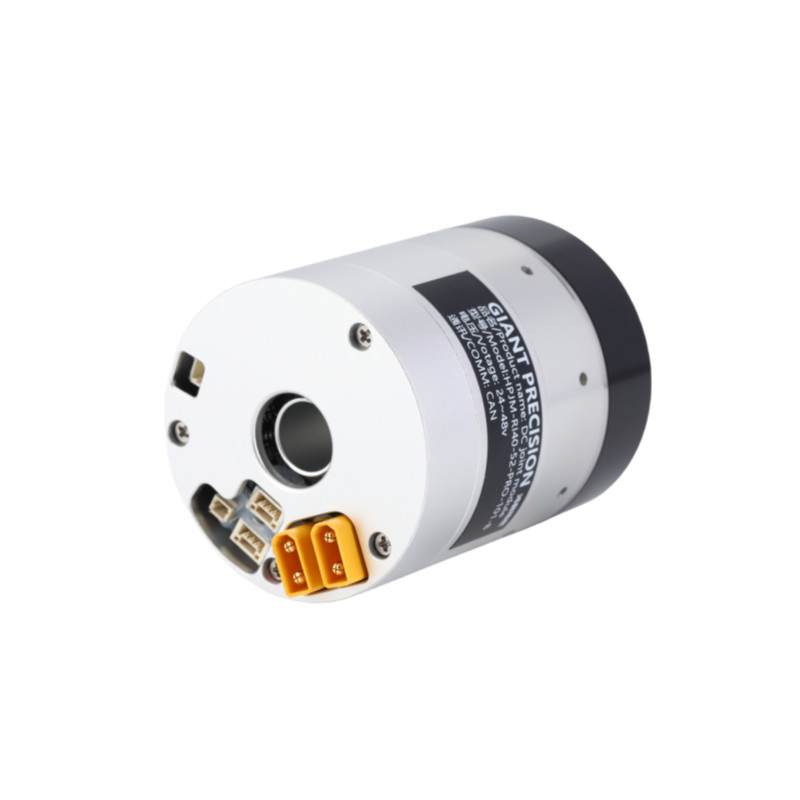

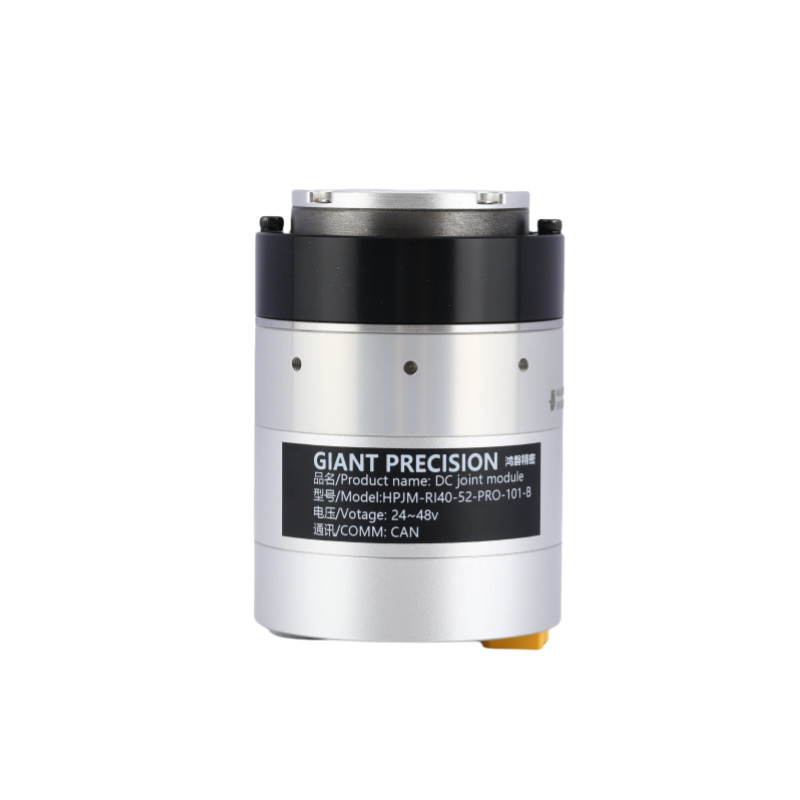

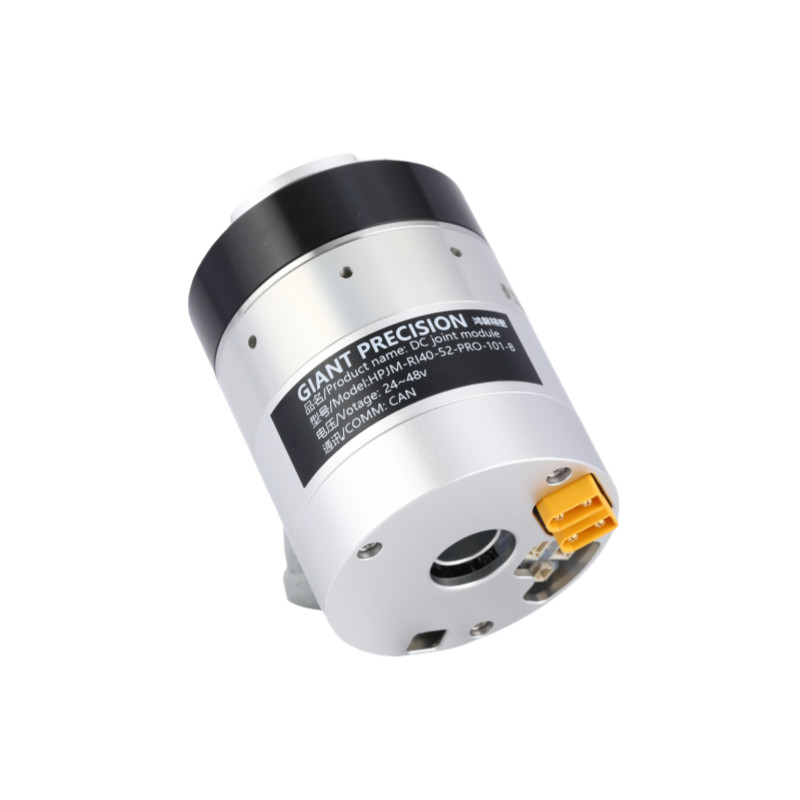

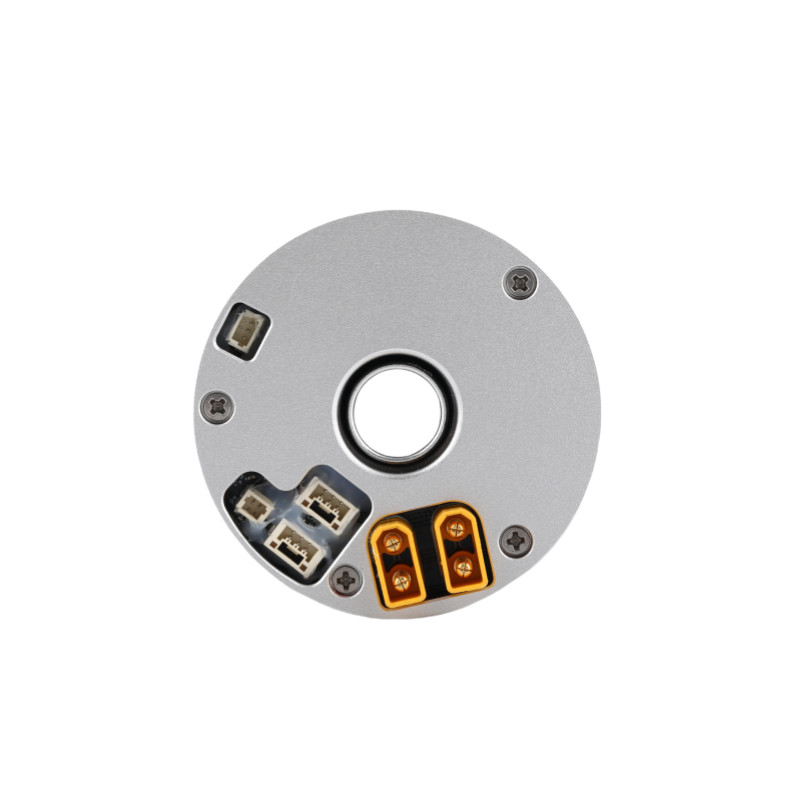

Motor Bersama Robot Motor Harmonik Terintegrasi Nol Serangan Balik Torsi Tinggi

Zero Backlash Robot Motor Gabungan

Motor gabungan robot torsi tinggi

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

HPJM-RE40-52-PRO-XX

Hubungi Kami

Minta Kutipan

Rincian produk

Produk:

Motor Bersama Robot HPJM

Perbandingan gigi:

51, 101

Torsi puncak:

8,3 Nm, 11 Nm

Torsi Maks yang Diijinkan Pada Beban Rata-Rata:

5,5 Nm, 8,9 Nm

Nilai Torsi pada 2000RPM:

4 Nm, 6,5 Nm

Kecepatan Puncak:

118 RPM, 59 RPM

Kecepatan Terukur (Dengan 1/2 Torsi Terukur):

80 RPM, 40 RPM

Tanggapan balik gear:

40 detik busur, 30 detik busur

Kekuatan nominal:

90 watt

Tegangan suplai:

24-48 V

Listrik nominal:

3 A

Perlawanan:

1.96 Ω

Resolusi pembuat kode:

17 bit

Bus komunikasi:

BISA

Massa:

0,3 kg

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Video

Low Backlash High Stiffness Harmonic Motor Robot Joint Module Untuk Robot Humanoid

Dapatkan Harga Terbaik

Video

Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor

Dapatkan Harga Terbaik

Video

Motor Bersama Robot Motor Harmonik Terintegrasi Nol Serangan Balik Torsi Tinggi

Dapatkan Harga Terbaik

Video

Motor Bersama Robot Ringan Rasio Pengurangan Gigi 51 Presisi Tinggi

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Motor sendi robot HPJM-RE40-52-PRO-XX

Name: Motor Bersama Robot Motor Harmonik Terintegrasi Nol Serangan Balik Torsi Tinggi
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE40-52-PRO-XX
Availability: InStock

P/N Interpretasi

Deskripsi produk

Motor sendi robot adalah komponen penting yang mendorong gerakan lengan robot atau sistem serupa.seperti presisi, torsi, kecepatan, dan keandalan.

Karena aktuator putar Anda sudah mengintegrasikan motor, gearbox, dan encoder untuk presisi tinggi, ia sangat cocok untuk aplikasi sendi robot.

Aplikasi robot yang melibatkan banyak poros membutuhkan akurasi pengulangan mutlak, dan efisiensi luar biasa dengan respons dinamis dan umur maksimal.kami memiliki berbagai solusi drive yang memenuhi persyaratan iniKami juga dapat memberikan dukungan desain dan simulasi, termasuk untuk sistem robot yang sangat kompleks.

Fitur

√ Portofolio ukuran dan fitur yang luas
√ Fitur seperti rem, sensor torsi, elektronik terintegrasi tersedia
√Dapat disesuaikan untuk integrasi yang fleksibel
√Ketumpatan torsi tinggi
√Pengkode sendi presisi, tidak ada reaksi balik
√Otomatisasi Industri, Robot Medis (Pick-and-place, manipulasi, lengan robot)

Gambar Rincian

SpesifikasiLembar

Rasio Pengurangan			51	101
Torsi nominal		N·m	4.8	7.9
Torsi maksimum pada start dan stop		N·m	8.3	11
Torsi puncak		N·m	15	22
Tegangan bus DC 48VDC	Arus nominal (dengan sink panas aluminium)	A	2
	Arus maksimum	A	6
	Kecepatan nominal	RPM	70	33
	Kecepatan maksimum	RPM	98	46
Pengkode absolut	Jenis Encoder		Enkoder multi-putaran mutlak berongga
	Resolusi encoder (rotasi motor 1)		17 bit
	Penghitung multi-revisi motor		2¹⁶(65.536)
Reaksi keras		Arc sec	40
			Dapat disesuaikan dalam 10Arc detik
Massa	Tanpa rem	kg	0.27
Panjang		mm	57
Melalui Lubang		mm	11
Massa	Dengan rem	kg	0.32
Panjang		mm	74.9
Melalui Lubang		mm	11
Kekuatan maksimum motor terus menerus		W	75
Tegangan pasokan		V	24-48V
Bus komunikasi		Bisa
Isolasi motor		Kelas ketahanan panas:F (((155°C)
		Resistensi isolasi: Lebih dari 200M Ω ((DC500V)
		Isolasi menahan tegangan: AC1500V ((1 menit)
Mekanisme perlindungan (tingkat perlindungan)		Penutup penuh dan pendingin diri (default IP50, khusus disesuaikan IP65, IP67, IP68)

Rasio Gir	Torsi puncak	Torsi maksimum yang diizinkan pada beban rata-rata (N.m)	Torsi nominal pada 2000RPM (N.m)	Kecepatan puncak (RPM)	Kecepatan nominal (Dengan 1/2 Torsi Nominal) (RPM)	Tanggapan Kembali Peralatan (arcsec)
51	8.3	5.5	4	118	80	40
101	11	8.9	6.5	59	40	30

Kekuatan nominal (W)	Tegangan Pasokan (V)	Maks arus kontinyu (A)	Listrik nominal (A)	Resistensi (Ω)	Resolusi Encoder (Sedikit)	Bus Komunikasi
90	24-48	3	2	1.96	17	Bisa

Torsi konstan (Nm/A)	Induktansi (mH)	Jumlah pasangan Pole	Poros berongga (mm)	Panjang (mm)	Massa (kg)	Inersia (g*cm²)
0.05	0.788	7	12	60.3±0.5	0.3	82

Motor Bersama Robot Motor Harmonik Terintegrasi Nol Serangan Balik Torsi Tinggi 5

Aplikasi


Robot dan Drone	Lengan Robot Kolaboratif	Garis Produksi Otomatis

Mesin CNC	Perangkat Medis	AGV Logistics
