Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor

Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor

Motor sambungan robot kinerja

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

HPJM-RE50-70-PRO-XX

Hubungi Kami
Minta Kutipan
Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor
Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor
Rincian produk
Produk:
Motor Bersama Robot HPJM
Perbandingan gigi:
51, 81, 101
Torsi puncak:
23 Nm, 29 Nm, 34 Nm
Torsi Maks yang Diijinkan Pada Beban Rata-Rata:
8,6 Nm, 13,5 Nm
Nilai Torsi pada 2000RPM:
60,6 Nm, 9,6 Nm
Kecepatan Puncak:
97 RPM, 61 RPM, 49 RPM
Kecepatan Terukur (Dengan 1/2 Torsi Terukur):
75 RPM, 46 RPM, 37 RPM
Tanggapan balik gear:
20 detik busur, 20 detik busur, 10 detik busur
Kekuatan nominal:
150 W
Tegangan suplai:
24-48 V
Listrik nominal:
5 A
Perlawanan:
0,47Ω
Resolusi pembuat kode:
17 bit
Bus komunikasi:
BISA
Massa:
0,63 kg
Jaminan:
1 tahun
Syarat Pembayaran & Pengiriman
Kuantitas min Order
1 set
Harga
To Be Negotiated
Kemasan rincian
Kotak karton
Waktu pengiriman
3-4 minggu
Syarat-syarat pembayaran
T/T
Menyediakan kemampuan
20000 set per bulan
Produk terkait
Harga yang bagus Low Backlash High Stiffness Harmonic Motor Robot Joint Module Untuk Robot Humanoid on line Video

Low Backlash High Stiffness Harmonic Motor Robot Joint Module Untuk Robot Humanoid

Dapatkan Harga Terbaik
Harga yang bagus Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor on line Video

Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor

Dapatkan Harga Terbaik
Harga yang bagus Motor Bersama Robot Motor Harmonik Terintegrasi Nol Serangan Balik Torsi Tinggi on line Video

Motor Bersama Robot Motor Harmonik Terintegrasi Nol Serangan Balik Torsi Tinggi

Dapatkan Harga Terbaik
Harga yang bagus Motor Bersama Robot Ringan Rasio Pengurangan Gigi 51 Presisi Tinggi on line Video

Motor Bersama Robot Ringan Rasio Pengurangan Gigi 51 Presisi Tinggi

Dapatkan Harga Terbaik
Hubungi Kami
Hubungi Sekarang
Deskripsi Produk

HPJM-RE50-70-PRO-XX Robot Motor Gabungan

P/N Interpretasi

Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 0

Deskripsi produk

Motor sendi robot adalah komponen penting yang mendorong gerakan lengan robot atau sistem serupa.seperti presisi, torsi, kecepatan, dan keandalan.

Karena aktuator putar Anda sudah mengintegrasikan motor, gearbox, dan encoder untuk presisi tinggi, ia sangat cocok untuk aplikasi sendi robot.

Sendi-sendi robot, yang kadang-kadang dikenal sebagai poros, adalah bagian-bagian bergerak dari robot yang menyebabkan gerakan relatif antara tautan yang berdekatan.Tautan ini mengacu pada komponen kaku yang menghubungkan sendi untuk memastikan operasi yang benar dan mudah.

Fitur

√ Portofolio ukuran dan fitur yang luas
√ Fitur seperti rem, sensor torsi, elektronik terintegrasi tersedia
√Dapat disesuaikan untuk integrasi yang fleksibel
√Ketumpatan torsi tinggi
√Pengkode sendi presisi, tidak ada reaksi balik

√Kekuatan output tinggi, dapat didinginkan dengan baik
√Gerakan dinamis dan torsi puncak tinggi
√IP50 terlindungi
√Elektronik terintegrasi dan bantalan output gabungan
√Robot Otonom Seluler (Humanoid, Kuadruped, Manipulasi Seluler)

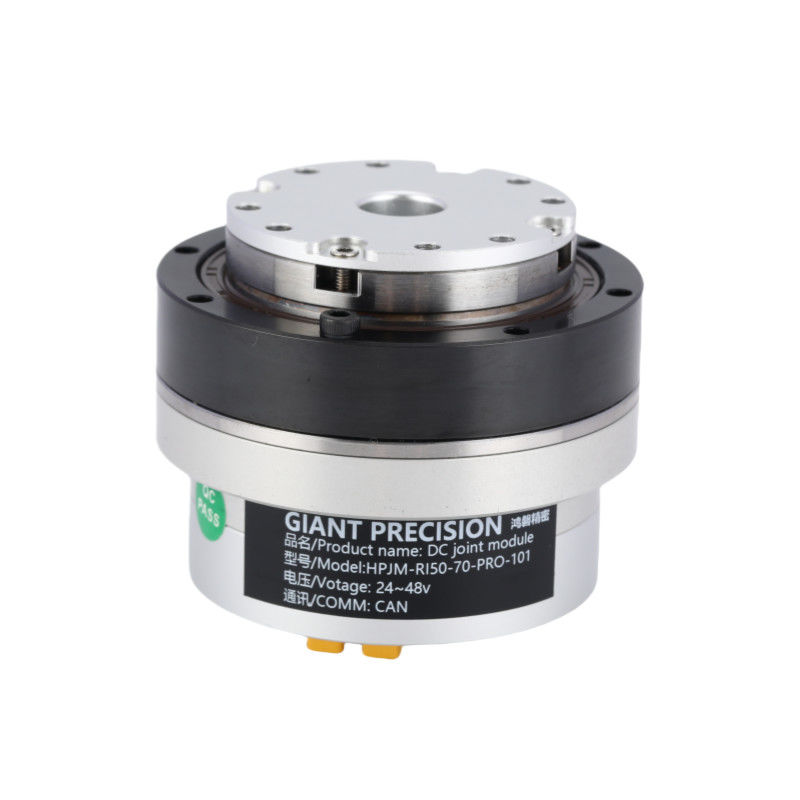

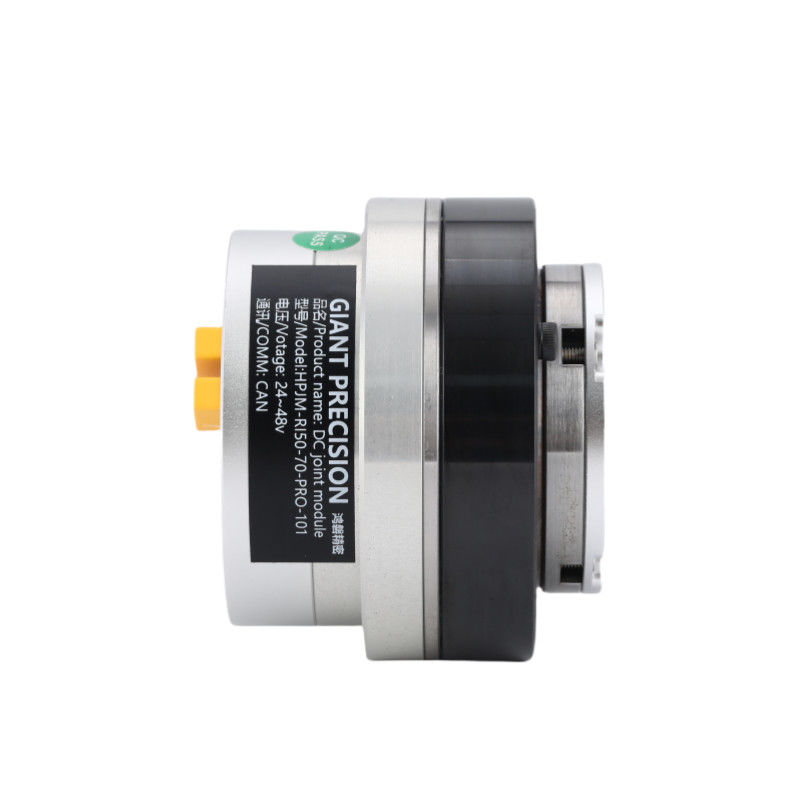

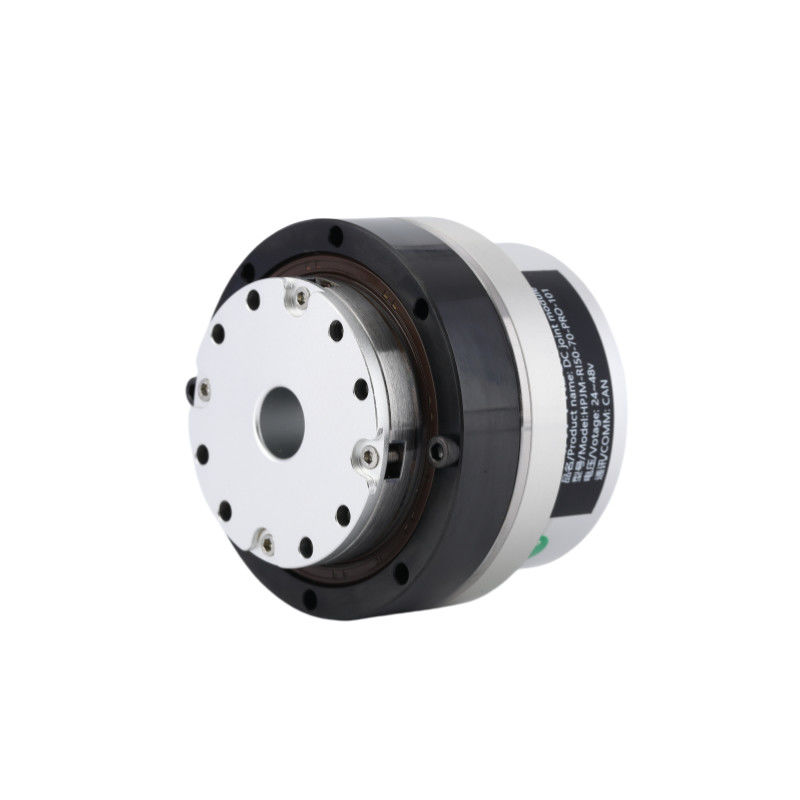

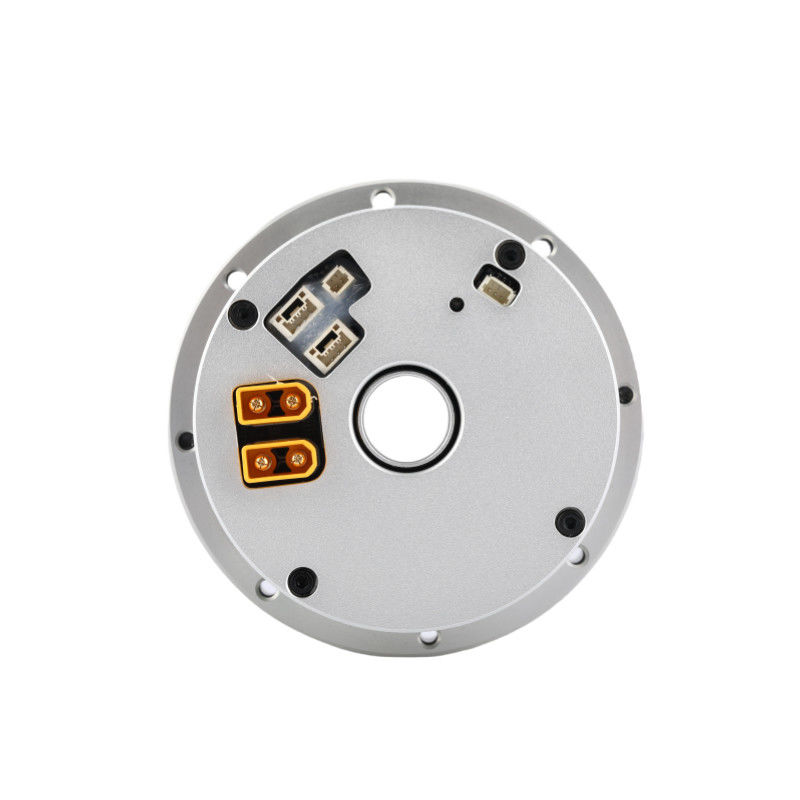

Gambar Rincian

Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 1

Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 2

Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 3

Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 4

Lembar spesifikasi

Rasio Pengurangan 51 81 101
Torsi nominal N·m 7.2 11.6 11.6
Torsi maksimum pada start dan stop N·m 20 25 30
Torsi puncak N·m 37 51 60
Tegangan bus DC 48VDC Arus nominal (dengan sink panas aluminium) A 3.6
Arus maksimum A 10.8
Kecepatan nominal RPM 68 42 33
Kecepatan maksimum RPM 90 56 45
Pengkode absolut Jenis Encoder Enkoder multi-putaran mutlak berongga
Resolusi encoder (rotasi motor 1) 17 bit
Penghitung multi-revisi motor 216(65.536)
Reaksi keras Arc sec 20 20 15
Dapat disesuaikan dalam 10Arc detik
Massa Tanpa rem kg 0.58
Panjang mm 58.7
Melalui Lubang mm 12
Massa Dengan rem kg 0.8
Panjang mm 83.7
Melalui Lubang mm 10
Kekuatan maksimum motor terus menerus W 150
Tegangan pasokan V 24-48V
Bus komunikasi Bisa
Isolasi motor Kelas ketahanan panas:F (((155°C)
Resistensi isolasi: Lebih dari 200M Ω ((DC500V)
Isolasi menahan tegangan: AC1500V ((1 menit)
Mekanisme perlindungan (tingkat perlindungan) Penutup penuh dan pendingin diri (default IP50, khusus disesuaikan IP65, IP67, IP68)



Rasio Gir Torsi puncak Torsi maksimum yang diizinkan pada beban rata-rata (N.m) Torsi nominal pada 2000RPM (N.m) Kecepatan puncak
(RPM)		 Kecepatan nominal
(Dengan 1/2 Torsi Nominal)
(RPM)		 Tanggapan Kembali Peralatan
(arcsec)
51 23 8.6 6.6 97 75 20
81 29 13.5 9.6 61 46 20
101 34 13.5 9.6 49 37 10
　
Kekuatan nominal
(W)		 Tegangan Pasokan
(V)		 Maks arus kontinyu
(A)		 Listrik nominal
(A)		 Resistensi
(Ω)		 Resolusi Encoder
(Sedikit)		 Bus Komunikasi
150 24-48 5 3.6 0.47 17 Bisa
　
Torsi konstan
(Nm/A)		 Induktansi
(mH)		 Jumlah pasangan Pole Poros berongga
(mm)		 Panjang
(mm)		 Massa
(kg)		 Inersia
(g*cm2)
0.089 0.215 10 12 60 ± 0.5 0.63 124



Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 5

Aplikasi

Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 6  Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 7  Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 8
Robot dan Drone Lengan Robot Kolaboratif Garis Produksi Otomatis
Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 9  Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 10  Efisiensi Tinggi Dan Kinerja Terintegrasi Harmonik Motor Robot Joint Motor 11
Mesin CNC Perangkat Medis AGV Logistics
