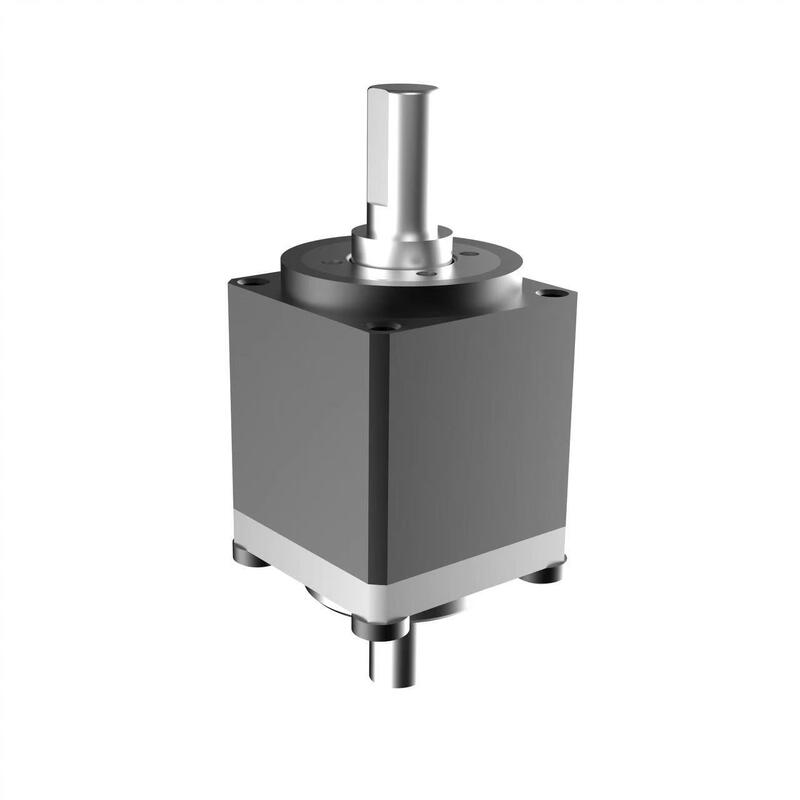

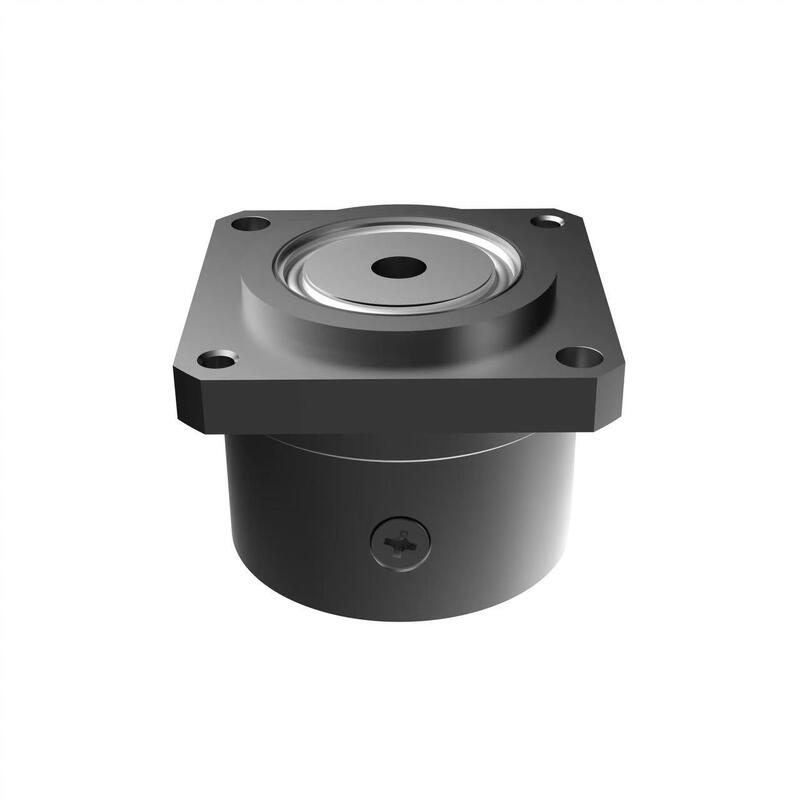

HONPINE Cup Type Motor Mount Langsung Mini Harmonic Drive Gearbox

Dapatkan Harga Terbaik

Video

Ultra Flat High Precision Harmonic Drive Strain Wave Reducer Untuk Robot

Dapatkan Harga Terbaik

Video

Ultra Flat Zero Backlash Harmonic Drive Gearbox Untuk Robot Industri

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Deskripsi CSF Mini Harmonic Drive Gearbox

Penggerak harmonik miniatur seri CSF-mini dikembangkan untuk aplikasi dengan persyaratan volume dan berat khusus, menggunakan gaya cangkir flexspline.Seri ini hanya menawarkan produk modular pra-dibungkus untuk penggunaan langsung. Bantalan utama menggunakan bantalan bola kontak empat titik yang kompak untuk secara langsung mendukung beban eksternal.tipe motor-mount (2XH) dan jenis aspal-input (1U) yang mendukung bentuk input seperti sabuk, gigi, dan kopling. Pilih model yang paling cocok berdasarkan persyaratan desain mekanik Anda.

Fitur dari CSF Mini Harmonic Drive Gearbox

● Ukuran kompak dan desain ringan

● Struktur yang kompak dan efisien

● Keakuratan rotasi dan posisi yang sangat baik

● Konfigurasi input dan output koaksial

Spesifikasi HONPINE CSF Mini Harmonic Drive Gearbox

Model		Rasio Gir	Torsi nominal pada input 2000r/min[N.m]	Torsi puncak yang diizinkan saat memulai dan berhenti[N.m]	Nilai maksimum torsi beban rata-rata yang diizinkan[N.m]	Torsi maksimal instan yang diizinkan[N.m]	Kecepatan input maksimum yang diizinkan[r/min]	Kecepatan input rata-rata yang diizinkan[r/menit]	Tanggapan Kembali Peralatan (arcsec)	1/4GD[kgcm2]	Massa (kg)
Darah serebral Seri	03	30	0.06	0.13	0.1	0.22	10000	6500	≤ 20	5.3x10-7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤ 20	5.3x10-7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤ 20	2.5x10- 4	0.039
		50	0.4	0.9	0.53	1.8			≤ 20
		80	0.52	1.35	0.84	2.5			≤10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤ 20	3.2x10-3	0.106
		50	1.8	3.3	2.3	6.6			≤ 20
		80	2.2	4.3	2.9	8			≤10
		100	2.4	4.8	3.3	9			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤ 20	1.4x10-2	0.2
		50	3.5	8.3	5.5	17			≤ 20
		80	4.5	10.2	8.5	22			≤10
		100	5	11	8.9	25			≤10
