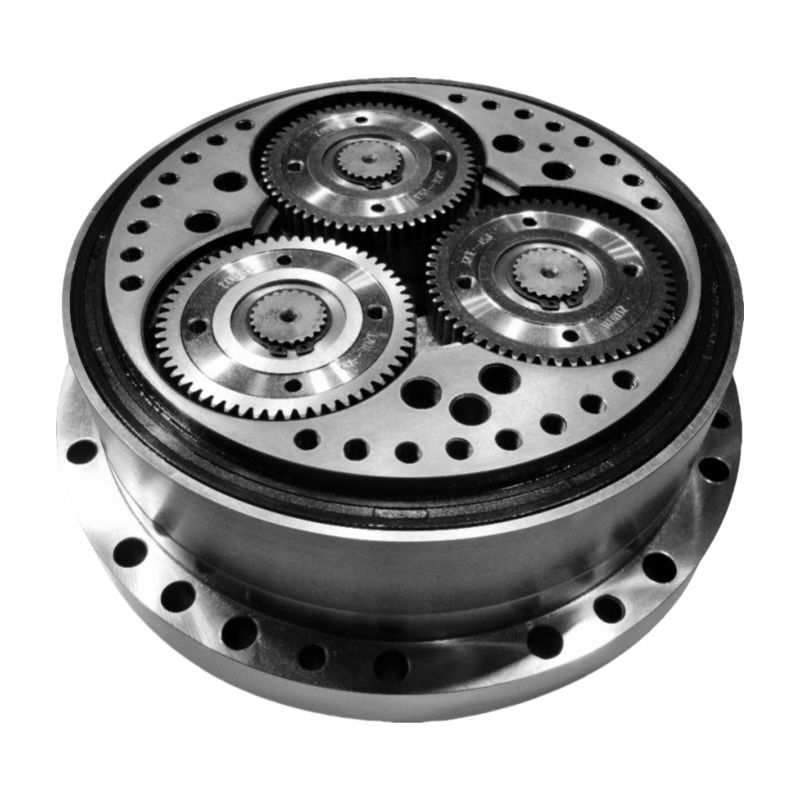

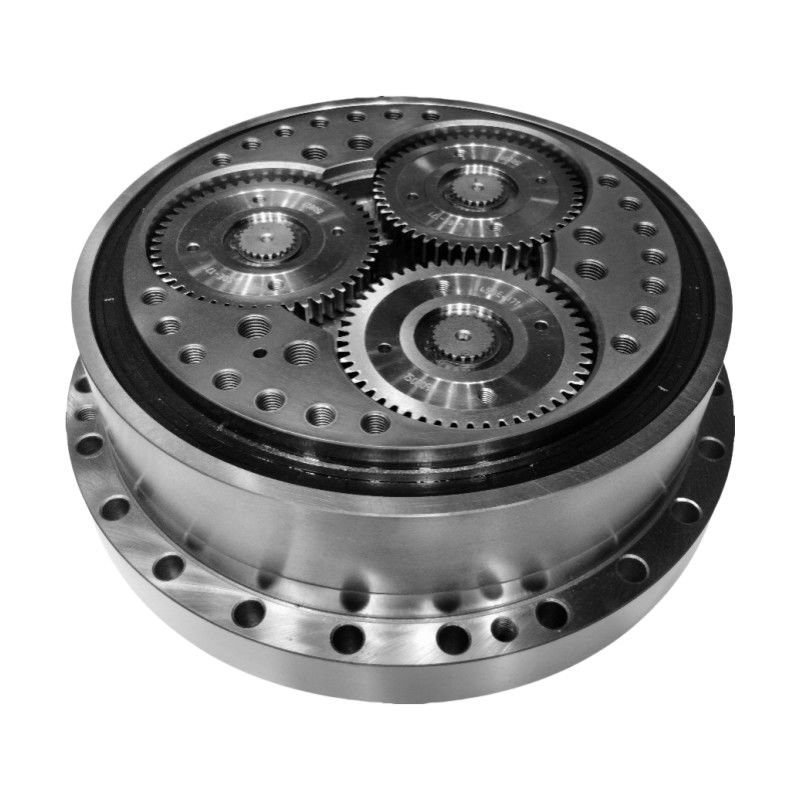

Name: High Torque Cycloidal Gear Reducer RV Gearbox Untuk Robotika
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV-E
Availability: InStock

Rumah > Produk > Peredam RV >

High Torque Cycloidal Gear Reducer RV Gearbox Untuk Robotika

Reduktor gir sikloid torsi tinggi

Robot Pengurangan gir sikloid

Gearbox pengurangan rv sikloid

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

RV-E

Hubungi Kami

Minta Kutipan

High Torque Cycloidal Gear Reducer RV Gearbox Untuk Robotika

Rincian produk

Produk:

Solid Shaft E Series RV Reducer

Bahan:

Baja, Aluminium

Kekuatan Torsional:

372 sampai 7448 Nm/arc.min.

Torsi terukur:

167 sampai 4410 Nm

Torsi keluaran:

17 hingga 450 Nm

Gerakan Hilang:

Max. 1 arc.min.

Kecepatan output nominal:

15 putaran/menit

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Berat badan:

40,7 sampai 66,4 kg

Warna:

Slipper

Merancang hidup:

6000 Jam

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Compact Robotic Gear RV Speed Reducer Reaksi Kembali Minimal

Dapatkan Harga Terbaik

RV-C Flanged Robot Speed Reducer Gearhead Sumbu Kerongkong

Dapatkan Harga Terbaik

Flanged Reduction Harmonic Gearhead RV Gear Reducer Seri Padat

Dapatkan Harga Terbaik

RV-E Flanged Planetary Wheel Drive Reduction Gearbox Low Backlash

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Reduktor RV

sering disebut hanya sebagai gear RV, adalah jenis gearbox presisi yang sangat dihargai karena kapasitas torsi tinggi, reaksi mundur minimal, dan ketahanan.Mesin CNC, dan aplikasi presisi tinggi lainnya.

Operasi

Rotasiporos input berputar, menyebabkan cakram sikloid bergerak.
Keterlibatansaat cakram sikloid berputar, ia terlibat dengan pin dan rol, yang diatur dalam posisi tetap relatif terhadap cakram.
PenguranganGerakan unik cakram sikloid diterjemahkan ke dalam kecepatan berkurang dan peningkatan torsi pada poros output.

Sppengelolaans dari RV-E

	Spesifikasi	Torsi output kgf-m ((Nm)
	20	17 ((167)
	40	42(412)
	80	80 ((784)
	110	110 ((1078)
	160	160 ((1568)
	320	320(3136)
	450	450 ((4410)

Tabel parameter dari seri RV - E

Model	Kekuatan Torsional	Dimensi ((mm)		Torsi nominal (T0)	Kecepatan output nominal (N0)	Ketegangan torsional	Kehilangan gerak		Reaksi keras	Torsi lentur yang diizinkan (Nm)	Beban dorongan yang diizinkan (N)	Berat badan (kg)
Model	Nm/arc.min.	a	b	Torsi nominal (T0)	Kecepatan output nominal (N0)	Nm/arc.min.	arc.min	Menentukan kecepatan rotasi (Nm)	Arc.min.	Torsi lentur yang diizinkan (Nm)	Beban dorongan yang diizinkan (N)	Berat badan (kg)
BX20E	372	20.1	113.3	167Nm	15 r/menit	49	MAX1	± 5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		± 12.3		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 32.3		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		± 47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		± 132.0		8820	24500	66.4

Atribut utama RV - Seri E Solid Shaft RV Reducer
Produk	Solid Shaft RV Reducer
Bahan	Baja, Aluminium
Rasio standar	57 sampai 160
Torsi output	17 sampai 450 Nm
Kekuatan Torsional	372 sampai 7448 Nm/arc.min.
Torsi nominal	167 sampai 4410 Nm
Reaksi keras	Max. 1 arc.min.
Torsi maksimum yang diizinkan sementara	833 sampai 22050 Nm
Kecepatan output nominal	15 r/menit
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Berat badan	40,7 sampai 66,4 kg
Kehidupan desain	6000 jam
Jaminan	1 tahun

Aplikasi

Penggerak poros robot bersambung vertikal
SCARA, Pick & Place
Indeks Kepala Mesin
Mesin CNC

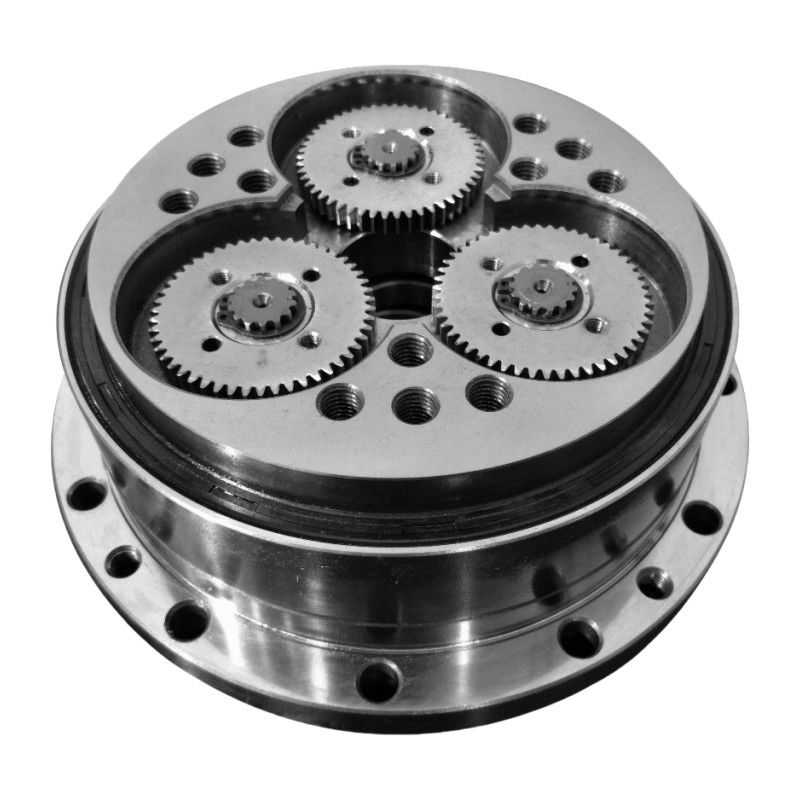

High Torque Cycloidal Gear Reducer RV Gearbox Untuk Robotika 2
