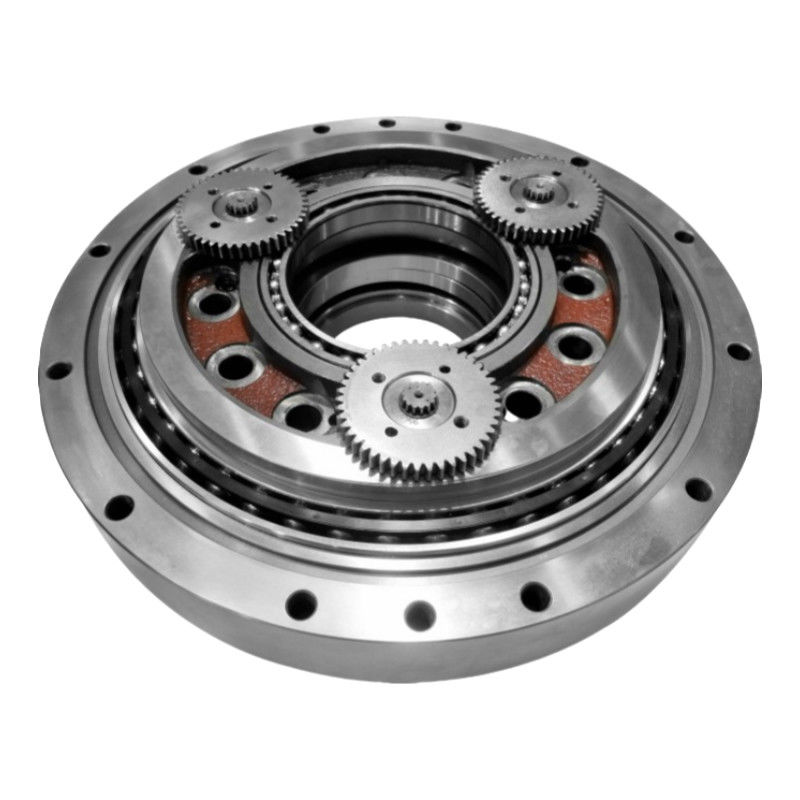

Aluminium Baja Kecil Cycloidal Speed Reducer Gearbox Untuk Industri

Aluminium cycloidal speed reducer

Reduktor kecepatan sikloid industri

gearbox sikloid kecil Reducer

Tempat asal:

Jiangsu, Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

RV-C

Hubungi Kami

Minta Kutipan

Aluminium Baja Kecil Cycloidal Speed Reducer Gearbox Untuk Industri

Rincian produk

Produk:

Peredam RV Seri C Poros Berongga

Bahan:

Baja, Aluminium

Kekuatan Torsional:

421 hingga 24500 Nm/arc.min.

Gerakan Hilang:

Max. 1 arc.min.

kecepatan keluaran:

5 hingga 60 putaran/menit

Momentary max. Maks. sesaat allowable torque torsi yang diijinkan:

1372 hingga 78400 Nm

Kecepatan putaran keluaran maksimum yang diijinkan:

80 r/menit

Model:

BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C

Berat badan:

4,6 hingga 154kg

Warna:

Slipper

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Compact Robotic Gear RV Speed Reducer Reaksi Kembali Minimal

Dapatkan Harga Terbaik

RV-C Flanged Robot Speed Reducer Gearhead Sumbu Kerongkong

Dapatkan Harga Terbaik

Flanged Reduction Harmonic Gearhead RV Gear Reducer Seri Padat

Dapatkan Harga Terbaik

RV-E Flanged Planetary Wheel Drive Reduction Gearbox Low Backlash

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Selang berongga Keakuratan dan Ketahanan RV - C Series RV Reducer Untuk Robotika

Reduktor RV adalah mekanisme transmisi baru yang dikembangkan dari gearbox sikloid tradisional dan gearbox planet.presisi yang stabil dan efisiensi tinggi. Ini telah banyak digunakan dalam robot industri articulated. Daya dari robot industri servo motor ditransmisikan melalui gearbox dari poros input reduktor,sehingga gigi besar poros output dihubungkan untuk mencapai tujuan decelerasiRasio transmisi dari gigi besar dan kecil juga rasio transmisi.

Fitur Utama

Konstruksi poros berongga
Reaksi balik kurang dari 1 arc.min.
Kehilangan gerak kurang dari 1 arc.min.

Sppengelolaans

	Spesifikasi	Torsi output kgf-m ((Nm)
	10	10 ((98)
	27	27 ((265)
	50	50(490)
	100	100 ((980)
	120	120 ((1176)
	200	200(1961)
	320	320(3136)
	400	400 ((3920)
	500	500 ((4900)

Tabel parameter dari seri RV - C

Model	Kekuatan Torsional Nm/arc.min.	Dimensi ((mm)		Torsi lentur yang diizinkan (Nm)	Beban dorongan yang diizinkan (N)	Ketegangan torsional	Tanggapan balik/Geserangan yang hilang
Model	Kekuatan Torsional Nm/arc.min.	a	b	Torsi lentur yang diizinkan (Nm)	Beban dorongan yang diizinkan (N)	Nm/arc.min.	arc.min	Menentukan kecepatan rotasi (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	± 2.94
BX27C	1068	38.2	150.3	980	8820	147		± 7.94
BX50C	1960	50.4	187.1	1764	11760	255		± 14.7
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		±58.8
BX320C	12740	114.5	360.5	20580	29400	1960		± 94.1
BX500C	24500	125	413.4	34300	39200	3430		± 147.0

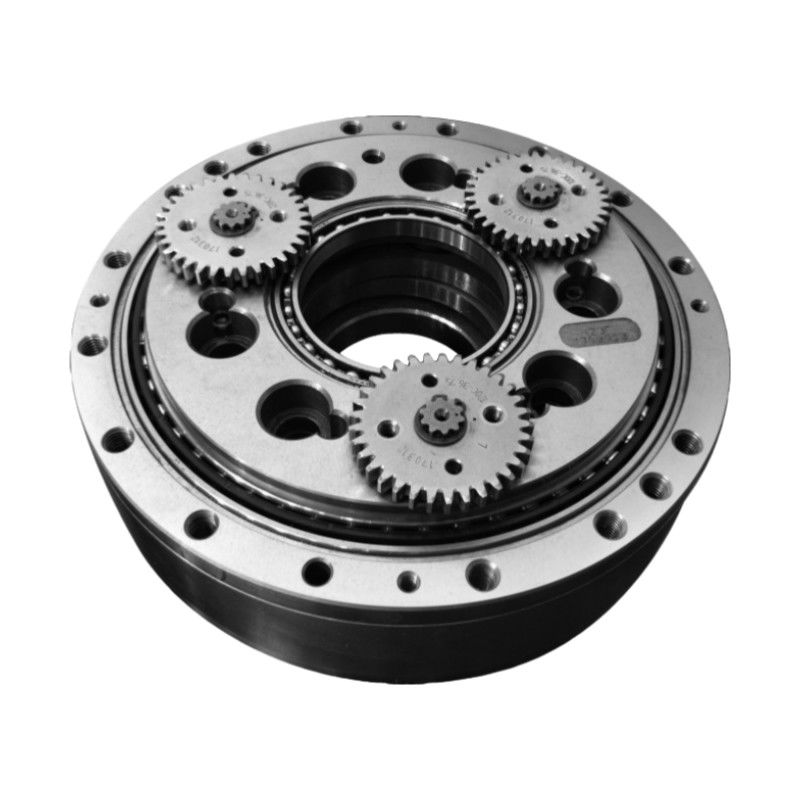

Gambar Rincian

Atribut utama RV - C Series Hollow Shaft RV Reducer
Produk	Reduktor RV poros berongga
Bahan	Baja, Aluminium
Kekuatan Torsional	421 sampai 24500 Nm/arc.min.
Kecepatan output (r/menit)	5 sampai 60
Reaksi keras	Max. 1 arc.min.
Torsi maksimum yang diizinkan sementara	1372 sampai 78400 Nm
Kecepatan putaran output maksimum yang diizinkan	80 r/menit
Model	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
Berat badan	4.6 sampai 154kg
Jaminan	1 tahun

Aplikasi

Alat Mesin Multi Tasking
Stacker Crane
Pusat pengolahan berkolom ganda
Tabel Trunnion
