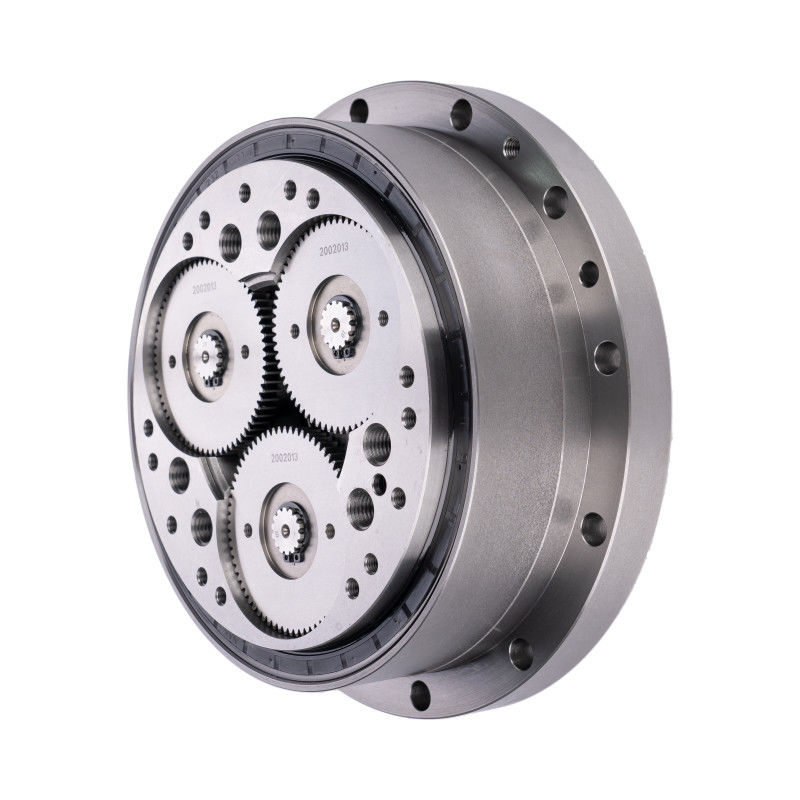

Pengurangan RV Industri Presisi Tinggi Untuk Robotika Industri Dan Otomasi

Pengurangi RV Industri Presisi Tinggi

Robot Industri RV Reducer

Otomatisasi RV Reducer

Place of Origin:

Jiangsu, China

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Model Number:

RV - E

Hubungi Kami

Minta Kutipan

Pengurangan RV Industri Presisi Tinggi Untuk Robotika Industri Dan Otomasi

Rincian produk

Product:

Solid Shaft E Series RV Reducer

Material:

Steel, Aluminum

Torsional Rigidity:

372 to 7448 Nm/arc.min.

Rated torque:

167 to 4410 Nm

Output Torque:

17 to 450 Nm

Lost motion:

MAX. 1 Arc.min.

Rated output speed:

15 r/min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Weight:

4.7 to 66.4 kg

Color:

Sliver

Design life:

6000 hours

Warranty:

1 Year

Application:

3C automation, Precision CNC machine tools, Glass polishing equipment, Humanoid robot, Laser equipment

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Packaging Details

Carton Box

Delivery Time

3-4 Weeks

Payment Terms

T/T

Supply Ability

20000 Sets per Month

Produk terkait

Compact Robotic Gear RV Speed Reducer Reaksi Kembali Minimal

Dapatkan Harga Terbaik

RV-C Flanged Robot Speed Reducer Gearhead Sumbu Kerongkong

Dapatkan Harga Terbaik

Flanged Reduction Harmonic Gearhead RV Gear Reducer Seri Padat

Dapatkan Harga Terbaik

RV-E Flanged Planetary Wheel Drive Reduction Gearbox Low Backlash

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Pengurangan RV Industri Presisi Tinggi Untuk Robotika Industri Dan Otomasi

Pengurangan RV adalahdigunakan untuk tiga sendi pinggang dan siku kaki robot dengan torsi besar, dan robot industri dengan beban besar menggunakan RV untuk satu, dua dan tiga sumbu.Dibandingkan dengan pengurangan harmonik, kunci dari RV reducer terletak pada teknologi pengolahan dan proses perakitan. RV reducer memiliki kekuatan kelelahan yang lebih tinggi, kekakuan dan umur.

Fitur Utama

Zero Backlash: Salah satu fitur utama dari reducer RV adalah operasi nol-backlash mereka, memastikan posisi yang akurat dan transmisi gerak yang lancar.
Keakuratan Tinggi: Reduktor RV memberikan presisi tinggi dan kebalikan, membuatnya cocok untuk aplikasi yang membutuhkan kontrol gerakan yang tepat.
Kapasitas Torsi Tinggi: Meskipun ukurannya yang kompak, reducer RV dapat menangani beban torsi tinggi, sehingga cocok untuk aplikasi yang menuntut.
Kebisingan dan Getaran Rendah: Mereka beroperasi dengan tingkat kebisingan dan getaran rendah, memastikan operasi yang lancar dan tenang, yang penting dalam banyak aplikasi, termasuk robotika dan otomatisasi.

Sppengelolaans

	Spesifikasi	Torsi output kgf-m ((Nm)
	20	17 ((167)
	40	42(412)
	80	80 ((784)
	110	110 ((1078)
	160	160 ((1568)
	320	320(3136)
	450	450 ((4410)

Tabel parameter dari seri RV - E

Model	Kekuatan Torsional	Dimensi ((mm)		Torsi nominal (T0)	Kecepatan output nominal (N0)	Ketegangan torsional	Kehilangan gerak		Reaksi keras	Torsi lentur yang diizinkan (Nm)	Beban dorongan yang diizinkan (N)	Berat badan (kg)
Model	Nm/arc.min.	a	b	Torsi nominal (T0)	Kecepatan output nominal (N0)	Nm/arc.min.	arc.min	Menentukan kecepatan rotasi (Nm)	Arc.min.	Torsi lentur yang diizinkan (Nm)	Beban dorongan yang diizinkan (N)	Berat badan (kg)
BX20E	372	20.1	113.3	167Nm	15 r/menit	49	MAX1	± 5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		± 12.3		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 32.3		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		± 47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		± 132.0		8820	24500	66.4

Gambar Rincian

Pengurangan RV Industri Presisi Tinggi Untuk Robotika Industri Dan Otomasi 1

Atribut utama RV - Seri E Solid Shaft RV Reducer
Produk	Solid Shaft RV Reducer
Bahan	Baja, Aluminium
Rasio standar	57 sampai 160
Torsi output	17 sampai 450 Nm
Kekuatan Torsional	372 sampai 7448 Nm/arc.min.
Torsi nominal	167 sampai 4410 Nm
Reaksi keras	Max. 1 arc.min.
Torsi maksimum yang diizinkan sementara	833 sampai 22050 Nm
Kecepatan output nominal	15 r/menit
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Berat badan	40,7 sampai 66,4 kg
Kehidupan desain	6000 jam
Jaminan	1 tahun

Aplikasi

Penggerak poros robot bersambung vertikal
SCARA, Pick & Place
Indeks Kepala Mesin

Pengurangan RV Industri Presisi Tinggi Untuk Robotika Industri Dan Otomasi 4

FAQ

Apa manfaat dari drive sikloid?

Kotak gir sikloid menawarkan beberapa keuntungan, termasuk rasio reduksi yang tinggi, desain kompak, kapasitas beban yang luar biasa, reaksi mundur minimal, dan ketahanan kejut yang sangat baik.Fitur-fitur ini membuatnya ideal untuk aplikasi yang membutuhkan kontrol gerakan yang tepat dan keandalan di bawah beban berat.

Apakah gear pengurangan RV cycloidal memiliki reaksi balik?

Keuntungan gigi sikloid dibandingkan gigi planet:
Hampir bebas reaksi selama seumur hidup, kekakuan yang lebih tinggi, desain yang lebih kompak.

Bagaimana cara kerja pengurang RV sikloid?

Poros masuk dipasang secara eksentrik ke bantalan elemen rolling (biasanya bantalan roller silinder), menyebabkan cakram sikloid bergoyang dalam lingkaran.Cycloidal disk akan secara independen berputar di sekitar bantalan karena didorong terhadap ring gear.

Apa itu RV speed reducer?

Reduktor RV adalah reduktor kontrol presisi tinggi dengan struktur pengurangan roda pin sikloid.Reduktor memiliki karakteristik ukuran kecil, ringan, kekakuan tinggi, dan ketahanan overload.
