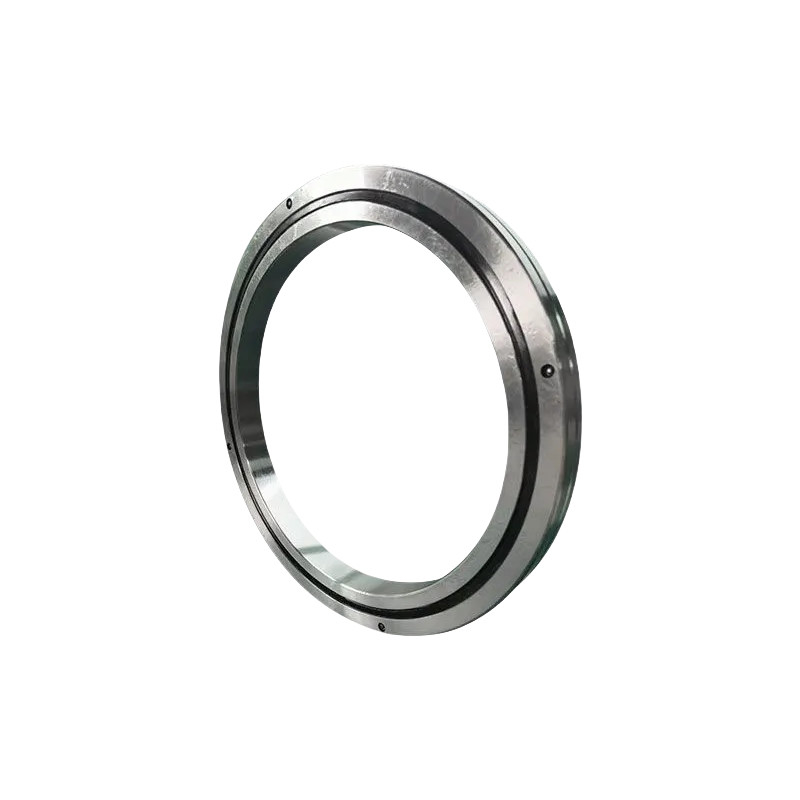

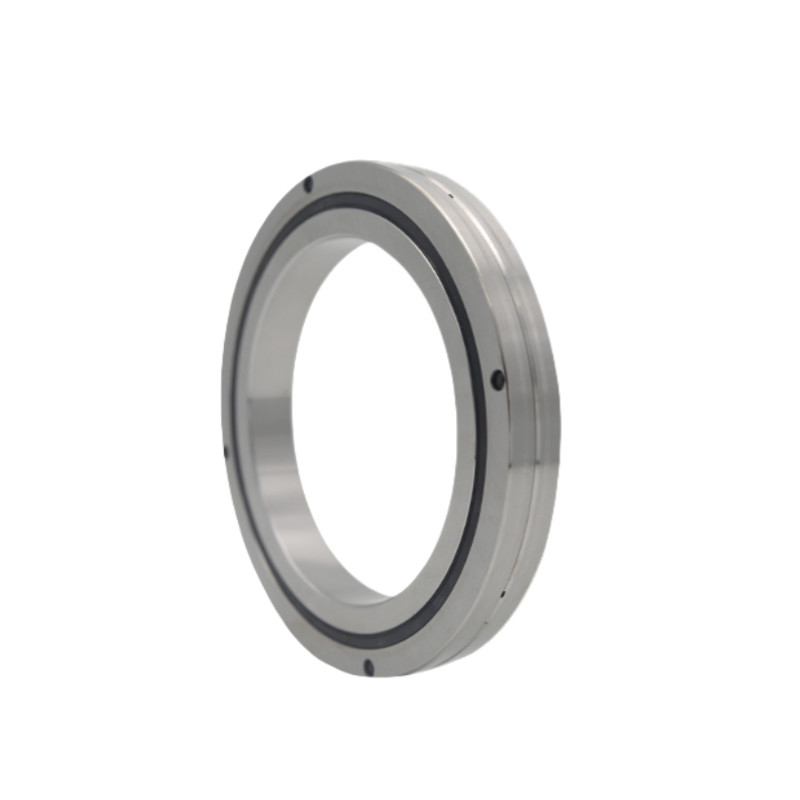

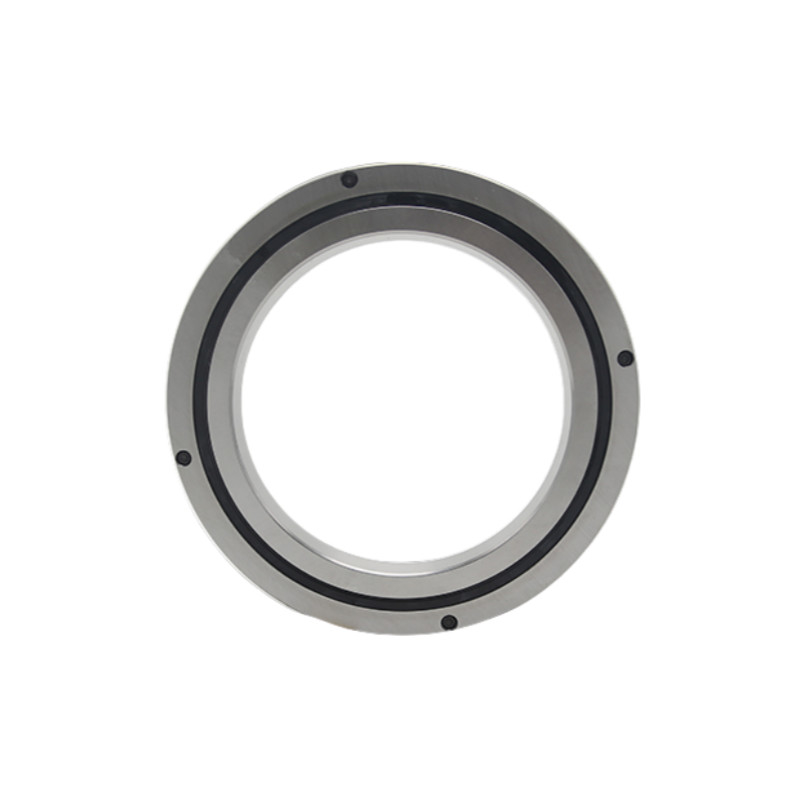

RB Series Industrial Automation Cross Roller Bearings ID 20mm

ID 20mm Cross Roller Bearings

Bantalan Rol Silang Seri RB

Bantalan Rol silang Otomatisasi Industri

Tempat asal:

Cina

Nama merek:

Giant Precision

Sertifikasi:

ISO9001

Nomor model:

SERI RB

Hubungi Kami

Minta Kutipan

RB Series Industrial Automation Cross Roller Bearings ID 20mm

Rincian produk

Model:

RB2008 hingga RB50040

Produk:

Bantalan Rol Silang Seri RB

Bahan:

Bearing Baja, Stainless Steel, Bahan Plastik/Polimer, Pelumas, Bahan Keramik

PENGENAL:

20 hingga 500mm

OD:

36 hingga 600mm

Diameter Lingkaran Pitch Roller Dpw:

27 hingga 548,8mm

Talang:

0,5 hingga 2,5 putaran/menit

Berat badan:

0,04 hingga 26kg

Jaminan:

1 tahun

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To Be Negotiated

Kemasan rincian

Kotak karton

Waktu pengiriman

3-4 minggu

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

20000 set per bulan

Produk terkait

Serial RV Robot Bantalan Khusus Untuk Robot Industri

Dapatkan Harga Terbaik

SHF SHG Harmonic Reducer Bearings Bearings Khusus Untuk Robot

Dapatkan Harga Terbaik

CSF CSG Harmonic Reducer Bearings Khusus Untuk Robot

Dapatkan Harga Terbaik

RB Series Industrial Automation Cross Roller Bearings ID 20mm

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Bantalan rol silang seri RB

Name: RB Series Industrial Automation Cross Roller Bearings ID 20mm
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: SERI RB
Price: dapat dinegosiasikan USD
Availability: InStock

Dengan perkembangan pesat dan meningkatnya kematangan peralatan pemrosesan presisi tinggi, semakin banyak peralatan pemrosesan CNC presisi tinggi seperti pelat indeksasi CNC,pusat pemesinan vertikal, alat mesin vertikal, dan penggiling telah meninggalkan desain tradisional dan mengadopsi bantalan roller silang yang lebih baik.

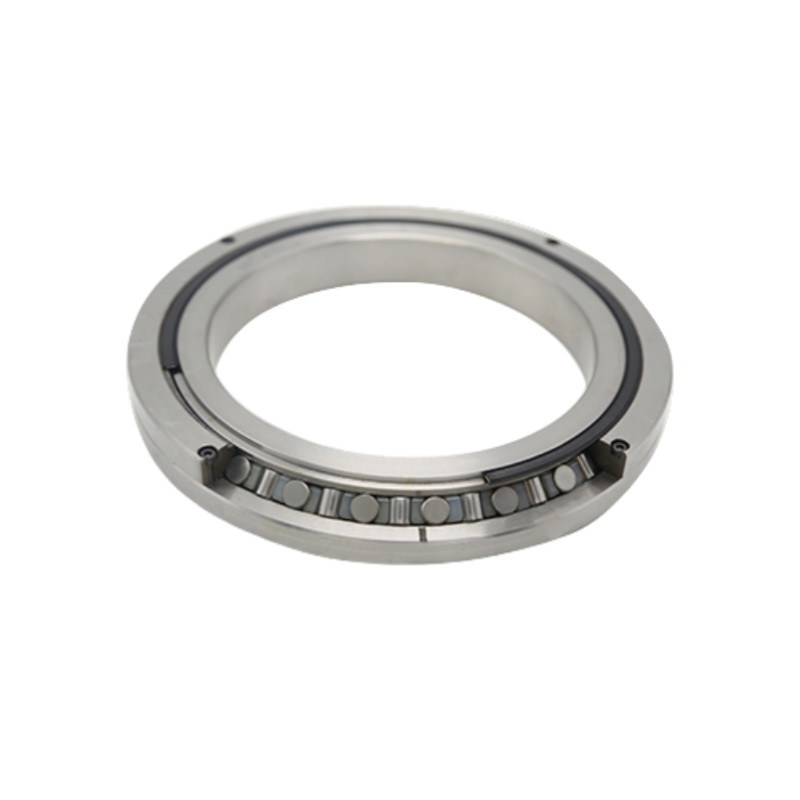

Bantalan roller silang juga disebut bantalan roller silang. Elemen rolling umumnya berupa rol silinder atau rol kerucut yang disusun secara lintas pada jalur tunggal.Roller dipisahkan oleh penahan atau blok isolasiMereka memiliki akurasi rotasi yang tinggi, kapasitas beban yang besar, dimensi kecil, kecepatan rotasi dan kekakuan yang tinggi.
Struktur roller silang ini memungkinkan bantalan tunggal untuk menahan beban di semua arah seperti beban aksial, beban radial, dan momen terbalik.kekakuan meningkat 3-4 kaliPada saat yang sama, dimensi luar seri bantalan ini diminiaturisasi sejauh mungkin.Struktur khusus ultra-tipis dekat dengan batas miniaturisasi dan memiliki kekakuan tinggi, sehingga paling cocok untuk aplikasi seperti sendi atau bagian berputar dari robot industri, meja berputar dari pusat pemesinan, bagian berputar dari manipulator, meja berputar presisi, menara,Instrumen medis, dll.

Aturan model dan penamaan

100

CC0

Model nominal

Nominal diameter dalam (mm)

Lebar nominal (mm)

Mode penyegelan

• Tidak ditandai: tidak disegel

• UU: segel di kedua sisi

• U: segel sabuk satu sisi

Kebersihan radial

• CC0: clearance negatif (preloading)

• C0: clearance positif

• C1: celah yang besar

Tingkat akurasi

• Tidak ditandai: tingkat biasa (tingkat 0)

• P6

• P5

• P4

• P2

※ Silahkan conmengidentifikasi kita untuk keakuratan jenis Ra

Fitur
1Keakuratan tinggi: Keakuratan P4, Keakuratan P2
2. Kekakuan tinggi: ini seri bantalan memiliki preload
3. beban tinggi:Seri bantalan ini dapat menahan beban aksial dua arah, beban radial dan momentus miring
4. Ukuran kecil: seri bantalan ini dapat menghemat ruang untuk alat mesin

Spesifikasi

Nomor model.	Dimensi					Bahu		Beban Nominal Dasar		Berat badan
	Dimensi					Bahu		(Radial)		Berat badan
	ID	OD	Diameter Lingkaran Roller Pitch Dpw	Ketinggian	Chamfer rmin	ds (maks.)	Dh (min.)	Cr KN	Cor KN	Kilo
	(mm)	(mm)	Diameter Lingkaran Roller Pitch Dpw	B B1	Chamfer rmin	ds (maks.)	Dh (min.)	Cr KN	Cor KN	Kilo
RB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB13025	130	190	158	25	1.5	143	174	69.5	107	2.82
RB14016	140	175	154.8	16	1	147	162	25.9	50.1	1
RB14025	140	200	168	25	1.5	154	185	74.8	121	2.96
RB15013	150	180	164	13	0.6	157	172	27	53.6	0.68
RB15025	150	210	178	25	1.5	164	194	76.8	128	3.16
RB15030	150	230	188	30	1.5	173	211	100	156	5.3
RB16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
RB17020	170	220	191	20	1.5	184	198	29	62.1	2.21
RB18025	180	240	210	25	1.5	195	225	84	143	3.44
RB19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
RB20025	200	260	230	25	2	215	245	84.2	157	4
RB20030	200	280	240	30	2	221	258	114	200	6.7
RB20035	200	295	247.7	35	2	225	270	151	252	9.6
RB22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB24025	240	300	269	25	2.5	256	281	68.3	145	4.5
RB25025	250	310	277.5	25	2.5	265	290	69.3	150	5
RB25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB30025	300	360	328	25	2.5	315	340	76.3	178	5.9
RB30035	300	395	345	35	2.5	322	368	183	367	13.4
RB30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB45025	450	500	474	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26

Aplikasi


Otomatisasi Industri	Peralatan Medis	Perlengkapan udara	Peralatan presisi
