Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
Seri CSF CSG
 |

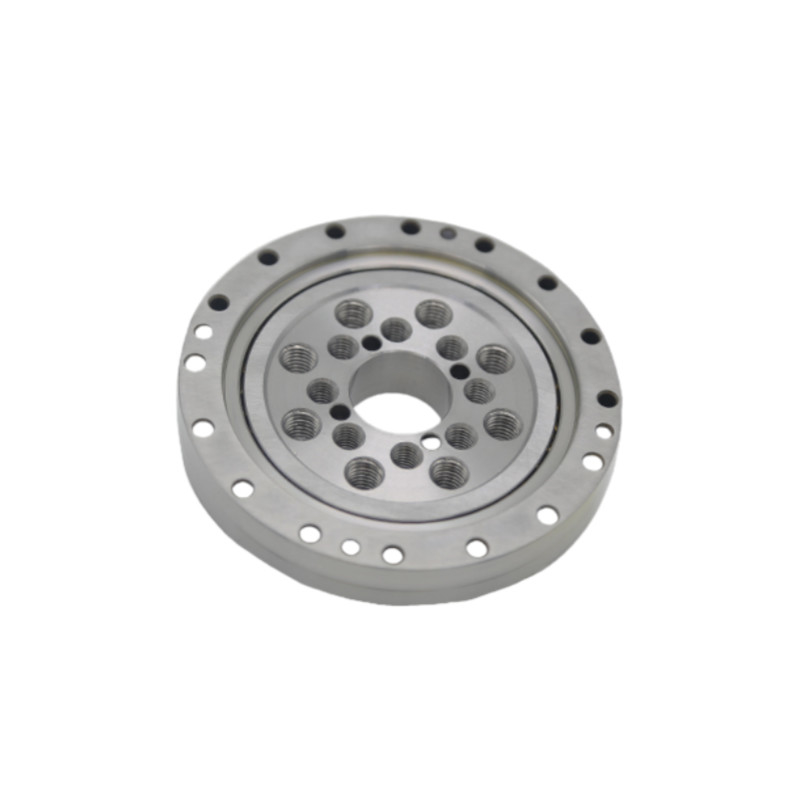

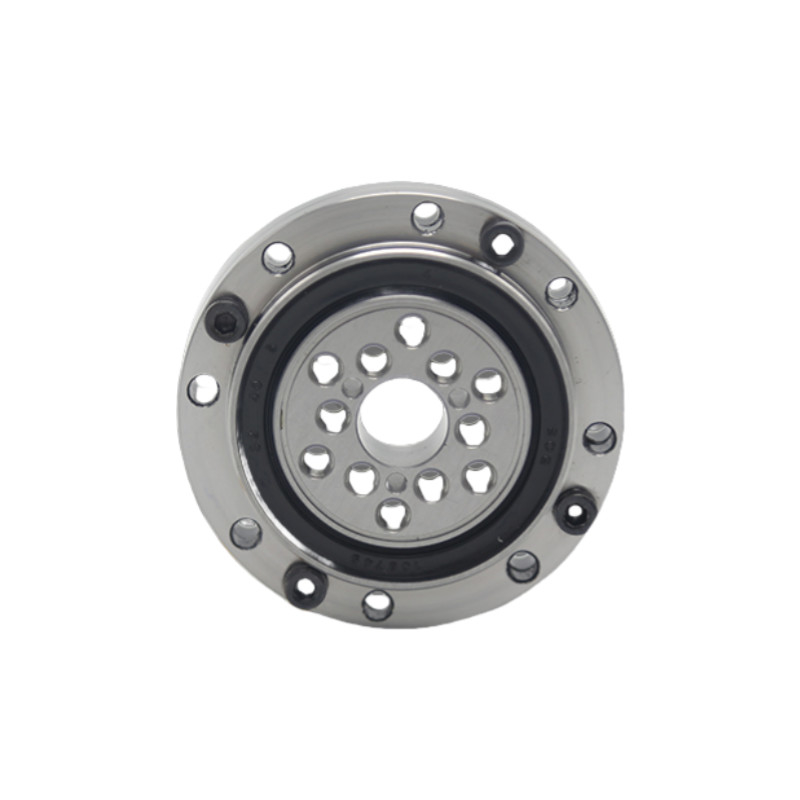

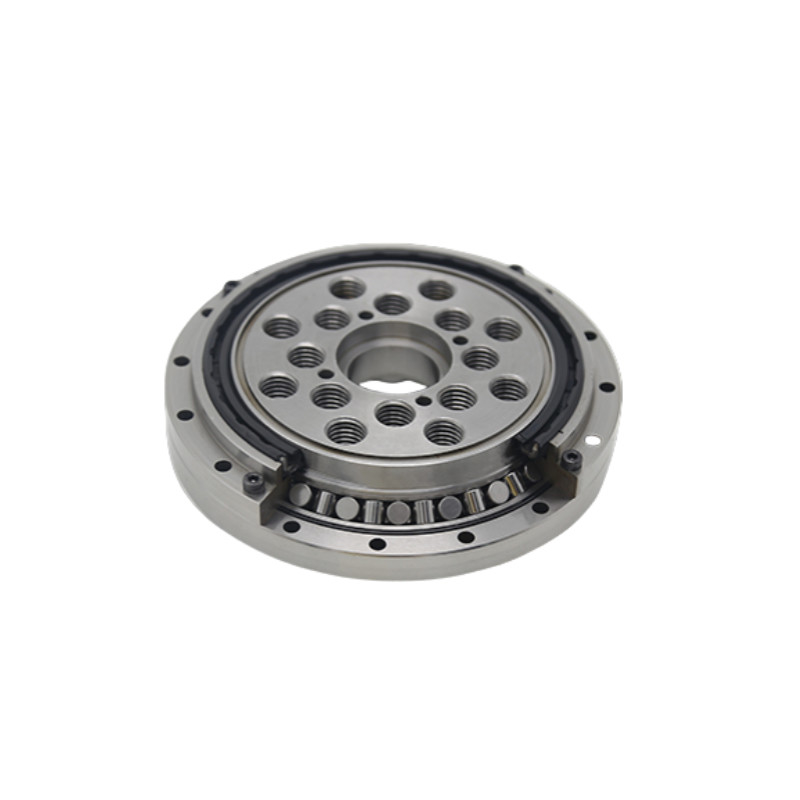

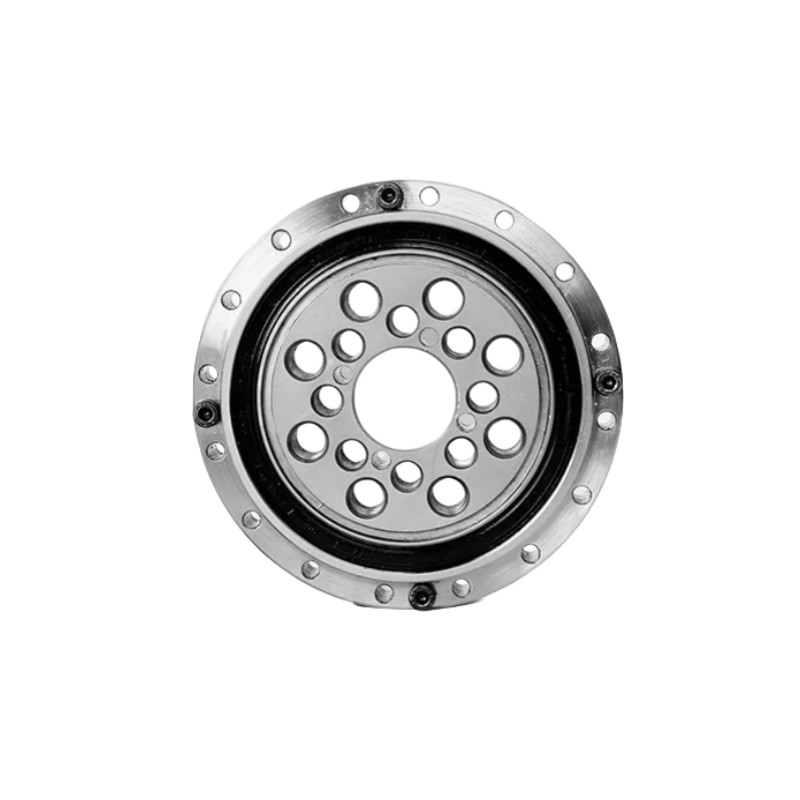

Struktur bantalan reduksi harmonik CSF (CSG) terdiri dari cincin luar terbagi dan cincin dalam integral.sementara cincin dalam adalah struktur integral dengan lubang posisi pemasangan, sehingga cocok untuk CSF (CSG) seri harmonik reduktor. |
Pengantar
Reduktor Harmonik terdiri dari Generator Harmonik, Flexspline, Rigid Spline, dan Rigid Bearing (Crossed 14) dan Flexible Bearing (H-Section Deep Groove Ball Bearing).Lubang dalam Flexible Bearing sejajar dengan cincin luar cam, yang memungkinkan deformasi elastis untuk mencocokkan bagian pembukaan Flexspline cincin dalam. cincin luar bagian pembukaan Flexspline terlibat dengan gigi dari spline kaku.Jumlah gigi pada spline kaku lebih besar dari pada flexsplineFlexspline dan rigid spline saling terhubung pada poros panjang dan terpisah pada poros pendek.sementara bantalan kaku dipasang di terminal output reduktor dan terhubung ke luar.
Reduktor harmonik biasanya digunakan di sektor manufaktur seperti robotika, alat mesin, dan aerospace, di mana presisi tinggi, kekakuan, dan kapasitas beban sangat penting.Standar tinggi diperlukan untuk presisi pemesinan bagian pengurang harmonikDalam kasus bantalan kaku, faktor yang paling penting adalah kekakuan, keandalan, dan presisi rotasi bantalan.Bantalan kaku biasanya menjalani proses pra-pengisian sebelum meninggalkan pabrik untuk memastikan bahwa bantalan memiliki kekakuan yang cukupDeformasi radial maksimum sangat penting untuk bantalan fleksibel.
Fitur-fitur Bantalan Meja Rotary
1.Kapasitas Beban Tinggi:Bantalan pengurangan harmonik menangani beberapa jenis beban secara bersamaan, memungkinkan transmisi torsi tinggi dalam sistem kompak.
2.Reaksi minimal:Karena mekanisme penggerak harmonik yang unik dan bantalan presisi tinggi, reaksi balik hampir dihilangkan, yang sangat penting untuk aplikasi yang membutuhkan penentuan posisi yang tepat.
3.Kompak dan Ringan:Bantalan pengurangan harmonik dirancang untuk mendukung rasio pengurangan yang tinggi dalam paket yang kompak dan ringan. Ini membantu mengurangi jejak mesin sambil tetap memberikan torsi tinggi.
4.Kekuatan tinggi dan akurasi:Bantalan yang digunakan dalam penggerak harmonik memiliki kekakuan tinggi, yang memungkinkan rotasi yang akurat dan lancar, bahkan di bawah beban berat.
5.Pengurangan gesekan dan produksi panas:Bantalan yang dirancang dengan benar meminimalkan gesekan, yang sangat penting dalam aplikasi kecepatan tinggi untuk mengurangi keausan dan mencegah penumpukan panas yang berlebihan.
Spesifikasi
| Model | Dimensi | |||||||||
| d | D | H | C | B | H2 | D1 | D2 | d1 | d2 | |
| Satuan: mm | ||||||||||
| CSG(CSF)-14 | 11 | 55 | 16.5 | 16 | 13.5 | 4 | 41.8 | 29 | 29.8 | 28.4 |
| CSG (CSF)-17 | 10 | 62 | 16.5 | 16 | 13.5 | 4 | 49 | 34 | 33.8 | 33.8 |
| CSG ((CSF) -20 | 14 | 70 | 16.5 | 16 | 13.5 | 4.5 | 56.5 | 41 | 40 | 40 |
| CSG (CSF) -25 | 20 | 85 | 18.5 | 18 | 16.5 | 3.5 | 67 | 535 | 52.6 | 52.6 |
| CSG (CSF) - 32 | 26 | 112 | 22.5 | 21.5 | 19 | 4.5 | 90 | 68 | 68.6 | 68.6 |
| CSG ((CSF) -40 | 32(24) | 126 | 24 | 22.5 | 21.5 | 4.5 | 105 | 86 | 81.2 | 81.2 |
| CSG ((CSF) - 50 | 40 ((32) | 157 | 31 | 30 | 28 | 5 | 131.6 | 103 | 102.6 | 102.6 |
| CSG ((CSF) - 65 | 52(44) | 210 | 39 | 37 | 35 | 7 | 176 | 132 | 132.6 | 132.6 |
| Model | Lubang pemasangan cincin luar | Lubang pemasangan cincin dalam | Lubang pemasangan cincin dalam | Rating beban dasar | Berat badan | Model | ||||
| Diameter pusat | Ukuran lubang pemasangan | Diameter pusat | Ukuran lubang pemasangan | Diameter pusat | Ukuran lubang pemasangan | Cr | Kor | KG | ||
| KN: | KN: | |||||||||
| CSG(CSF)-14 | 49 | 8-φ3.5 | 23 | 6-M4 | 17 | 6-M4 | 7 | 9.1 | 0.15 | CSG(CSF)-14 |
| CSG (CSF)-17 | 56 | 10-φ3.5 | 27 | 6-M5 | 19 | 6-M5 | 7.6 | 10.7 | 0.24 | CSG (CSF)-17 |
| CSG ((CSF) -20 | 64 | 12-φ3.5 | 32 | 8-M6 | 24 | 8-M5 | 8.5 | 13.4 | 0.2 | CSG ((CSF) -20 |
| CSG (CSF) -25 | 79 | 16-φ3.5 | 42 | 8-M8 | 30 | 8-M6 | 13.8 | 21.6 | 0.45 | CSG (CSF) -25 |
| CSG (CSF) - 32 | 104 | 16-φ4.5 | 55 | 8-M10 | 40 | 8-M8 | 12.5 | 35.6 | 0.9 | CSG (CSF) - 32 |
| CSG ((CSF) -40 | 117 | 20-φ5 | 68 | 8-M10 | 50 | 8-M10 | 25.9 | 41.4 | 1.3 | CSG ((CSF) -40 |
| CSG ((CSF) - 50 | 147 | 16-φ5.5 | 84 | 8-M14 | 60 | 8-M14 | 49.5 | 85 | 2.8 | CSG ((CSF) - 50 |
| CSG ((CSF) - 65 | 198 | 20-φ6.6 | 110 | 8-M16 | 80 | 8-M16 | 74.6 | 133 | 7.9 | CSG ((CSF) - 65 |
Pengembaraan
Aplikasi
|
|
|
|
| Otomatisasi Industri | Peralatan Medis | Perlengkapan udara | Peralatan presisi |
