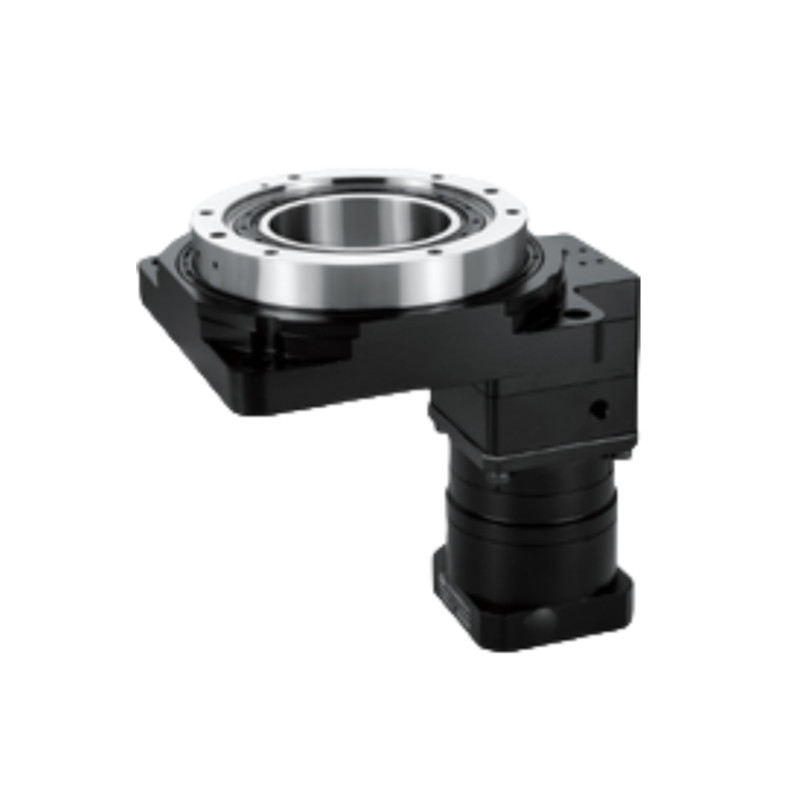

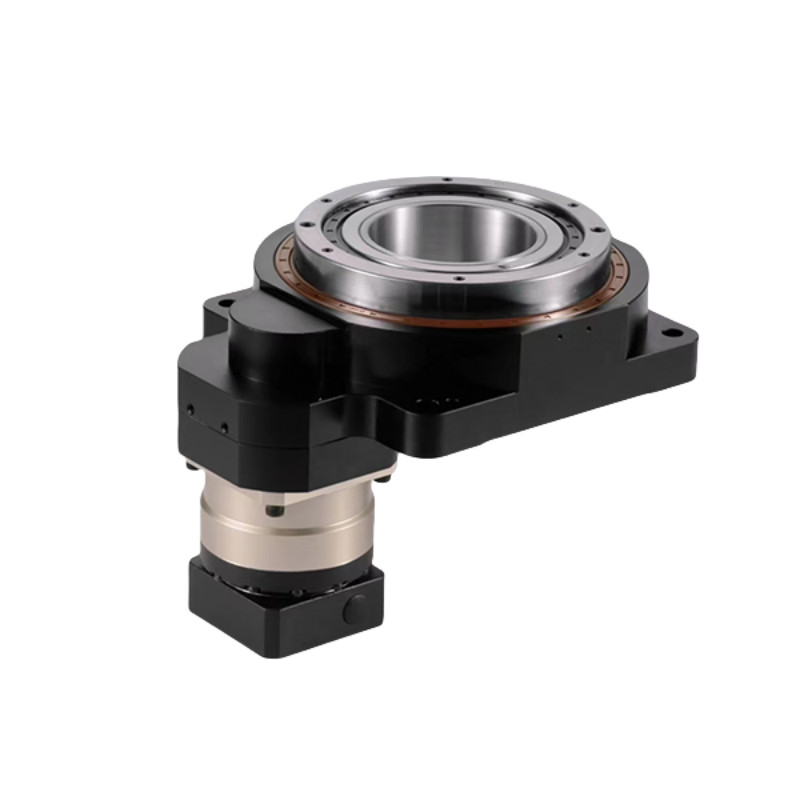

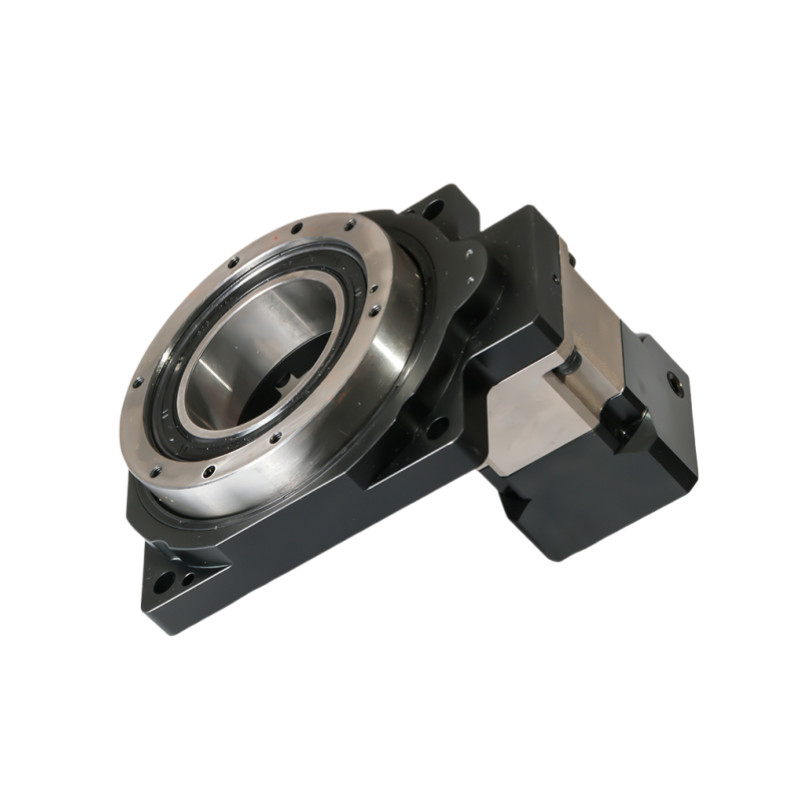

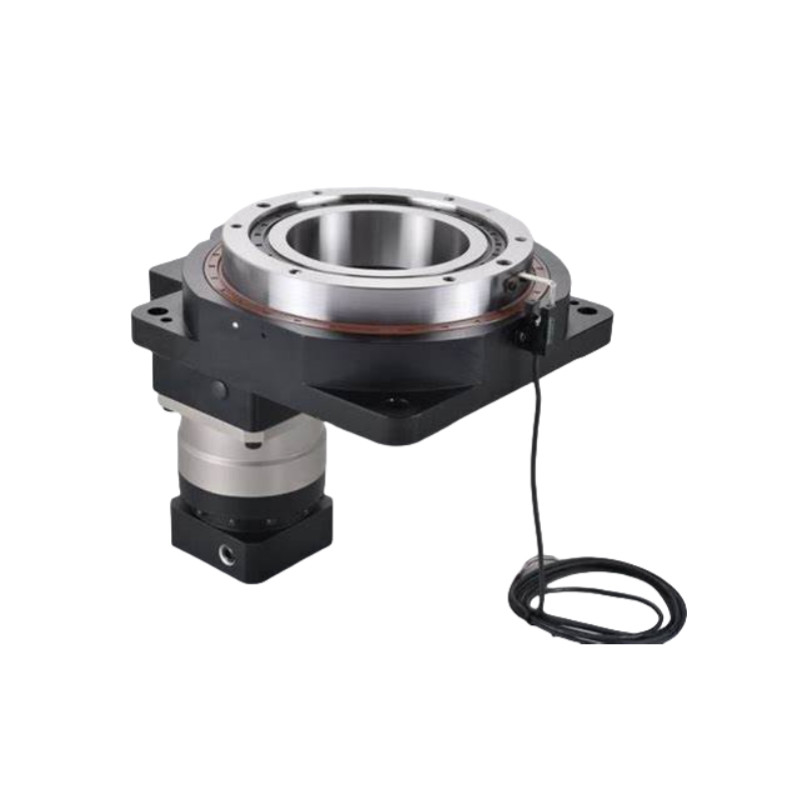

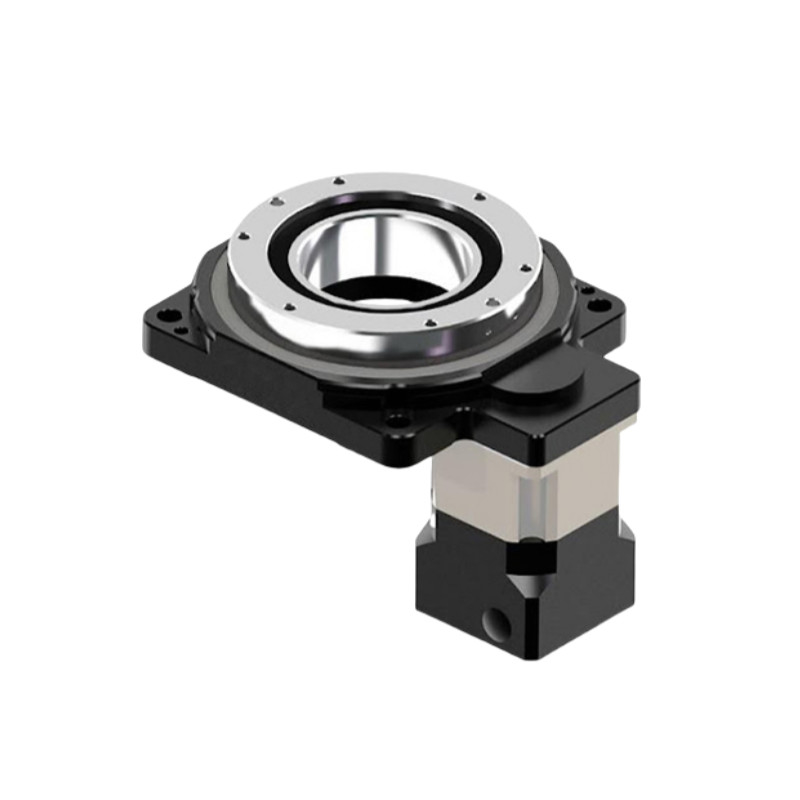

Seri HRG 85AMeja putar terintegrasi planet yang berongga
Meja putar terintegrasi planet kosong adalah peralatan khusus yang digunakan dalam berbagai aplikasi, terutama dalam robotika, otomatisasi, dan pemesinan presisi.Ini biasanya memiliki struktur berongga yang memungkinkan untuk rute kabel, cairan, atau bahan lain melalui pusat, yang membantu menjaga ruang kerja terorganisir dan bebas dari kekacauan.
Fitur Utama
Keakuratan Tinggi:
Mencapai akurasi posisi berulang kurang dari 5 detik busur, memastikan kinerja yang dapat diandalkan dalam aplikasi yang menuntut.
Kekakuan Tinggi:
Didukung oleh bantalan rol yang tepat, platform dapat menahan kekuatan radial, aksial, dan terbalik yang signifikan, memberikan kekakuan lebih dari sepuluh kali bantalan tradisional.
Kompatibilitas Motor Fleksibel:
Mudah dikonfigurasi untuk mengakomodasi berbagai merek dan jenis motor, termasuk motor servo dan stepper, melalui flange dan poros input yang dapat disesuaikan.
output torsi yang efisien:
Menggunakan mekanisme pengurangan gigi heliks satu tahap untuk meningkatkan torsi keluaran, dengan gigi yang dinilai di bawah tingkat 5 untuk presisi.
Konstruksi yang Kuat:
Dibangun untuk menahan berbagai tekanan operasi sambil mempertahankan kinerja tinggi, membuatnya cocok untuk aplikasi industri dan otomatisasi.
 |
Model |
Model |
Model |
Rasio |
| Meja putar berongga |
Reduktor Planet |
|
HRG110A
|
HRG110 |
HA060 |
5,7 10
|
Parameter Kinerja
| HRG85A-05 |
| Dukungan Platform Output |
Bantalan rol silang |
Kecepatan output yang diizinkan |
200 putaran per menit |
Inersia Rotasi |
1203x10-6 kg.m2 |
| Gerakan Shift |
360° ((Menghidupkan pada setiap sudut) |
Keakuratan Penentuan Posisi Berulang |
± 15 detik busur |
Keakuratan Posisi |
≤ 30 detik busur |
| Motor yang cocok (ukuran) |
ServoMotor 200-400W
Φ14-Φ50-Φ70-M4 |
Beban Aksial yang Diizinkan |
500N |
Penggilingan |
Lemak sintetis |
| Rasio Pengurangan |
25 |
35 |
50 |
Beban Radial yang Diizinkan |
250N |
suhu operasi |
-10°C~90°C |
| Torsi output nominal |
18NM |
Paralelisme Platform Output |
0.02mm |
Kehidupan Pelayanan |
20000 jam |
| Torsi akselerasi maksimum |
32.4NM |
Limbah dari permukaan platform output |
0.01mm |
Tingkat Produksi |
IP65 |
| Torsi pemutusan darurat |
54NM |
Runout dari Output Platform Excircle |
0.01mm |
Tingkat Kebisingan |
≤ 65dB |
| HRG85A-10 |
| Dukungan Platform Output |
Bantalan rol silang |
Kecepatan output yang diizinkan |
200 putaran per menit |
Inersia Rotasi |
1203x10-6 kg.m2 |
| Gerakan Shift |
360° ((Menghidupkan pada setiap sudut) |
Keakuratan Penentuan Posisi Berulang |
± 15 detik busur |
Keakuratan Posisi |
≤ 30 detik busur |
| Motor yang cocok (ukuran) |
ServoMotor 200-400W
Φ14-Φ50-Φ70-M4 |
Beban Aksial yang Diizinkan |
500N |
Penggilingan |
Lemak sintetis |
| Rasio Pengurangan |
70 |
100 |
Beban Radial yang Diizinkan |
250N |
suhu operasi |
0-10°C~90°C |
| Torsi output nominal |
14NM |
Paralelisme Platform Output |
0.02mm |
Kehidupan Pelayanan |
20000 jam |
| Torsi akselerasi maksimum |
25.2NM |
Limbah dari permukaan platform output |
0.01mm |
Tingkat Produksi |
IP65 |
| Torsi pemutusan darurat |
42NM |
Runout dari Output Platform Excircle |
0.01mm |
Tingkat Kebisingan |
≤ 65dB |
Gambar Rincian
Gambar
Aplikasi Platform Rotary Hollow
Robotika:
Digunakan dalam lengan robot dan manipulator untuk posisi dan gerakan yang tepat dalam tugas perakitan dan penanganan bahan.
Sistem Otomasi:
Terintegrasi ke dalam jalur produksi otomatis untuk tugas-tugas seperti penyortiran, kemasan, dan paletisasi, di mana gerakan rotasi yang akurat sangat penting.
Mesin CNC:
Digunakan dalam mesin CNC untuk putaran tepat benda kerja selama penggilingan, pengeboran, dan operasi memutar.
Peralatan Medis:
Digunakan dalam perangkat medis seperti sistem pencitraan, robot bedah, dan otomatisasi laboratorium untuk posisi dan gerakan yang akurat.
Aerospace dan Pertahanan:
Digunakan dalam simulator penerbangan, sistem radar, dan UAV untuk orientasi dan stabilisasi yang tepat.
Telekomunikasi:
Digunakan dalam sistem penentuan posisi antena untuk memastikan keselarasan yang akurat untuk transmisi sinyal yang optimal.
Uji dan Pengukuran:
Terintegrasi ke dalam peralatan pengujian untuk memutar sampel atau komponen untuk mengevaluasi kinerja di bawah berbagai kondisi.
Hiburan dan Media:
Digunakan dalam rig kamera dan sistem pencahayaan untuk gerakan halus dan terkontrol dalam produksi film dan acara langsung.
Peralatan Industri:
Digunakan dalam transporter dan sistem pemisahan di mana gerakan rotasi diperlukan untuk penanganan material yang efisien.
Penelitian dan Pengembangan:
Digunakan di laboratorium dan fasilitas penelitian untuk pengaturan eksperimental yang membutuhkan penyesuaian sudut yang tepat.
