Tempat asal:
Cina
Nama merek:
Giant Precision
Sertifikasi:
ISO9001
Nomor model:
Mesin planet berongga terintegrasi seri HRG

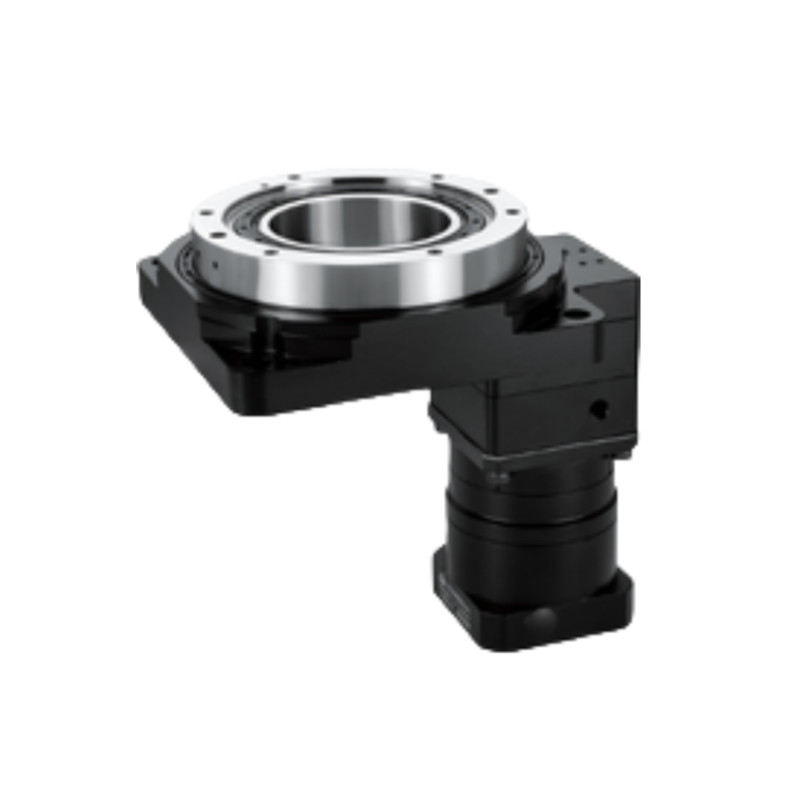

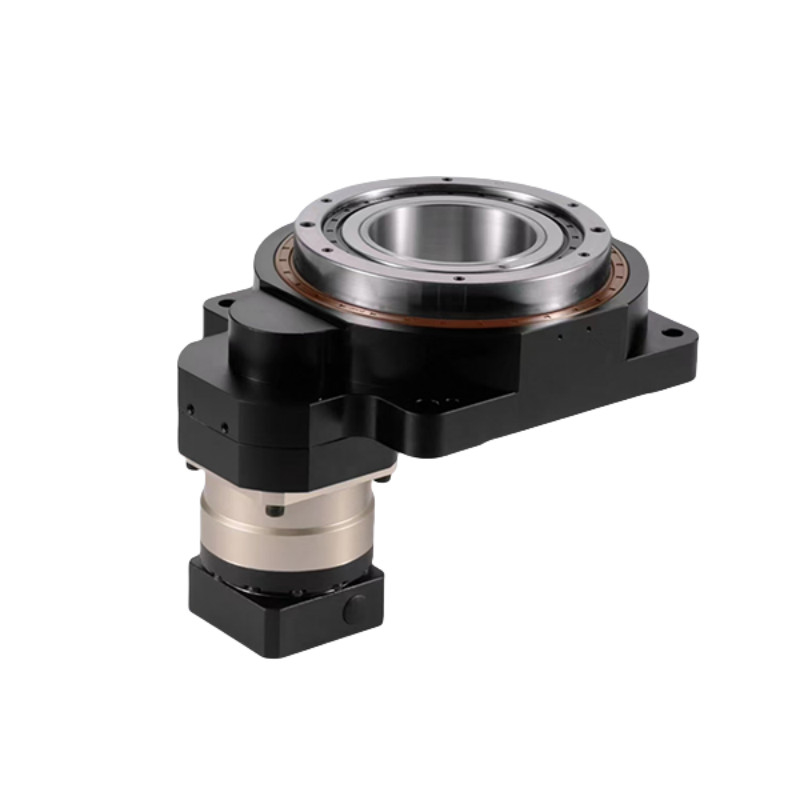

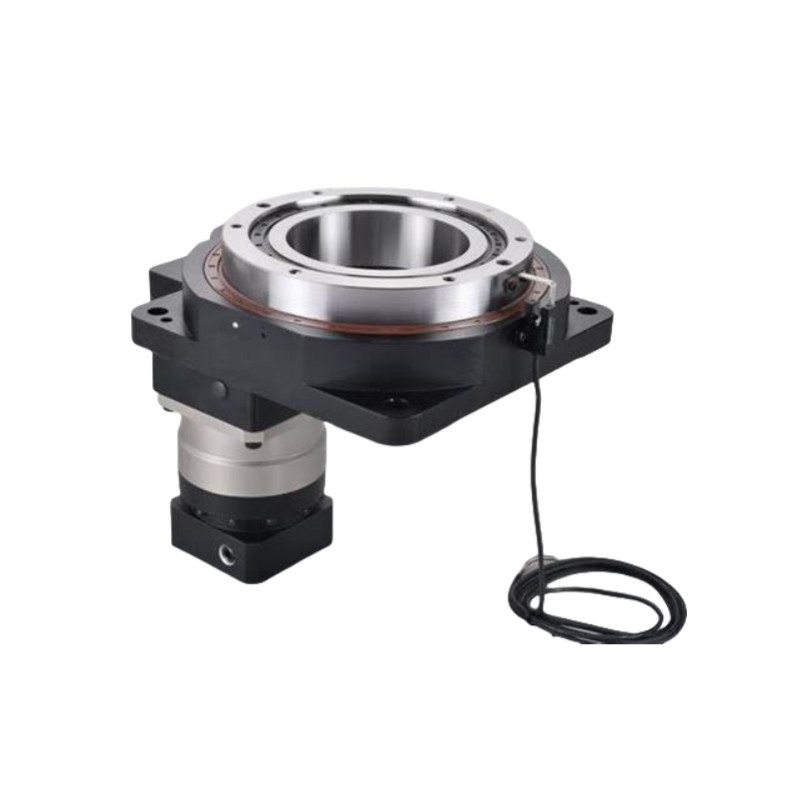

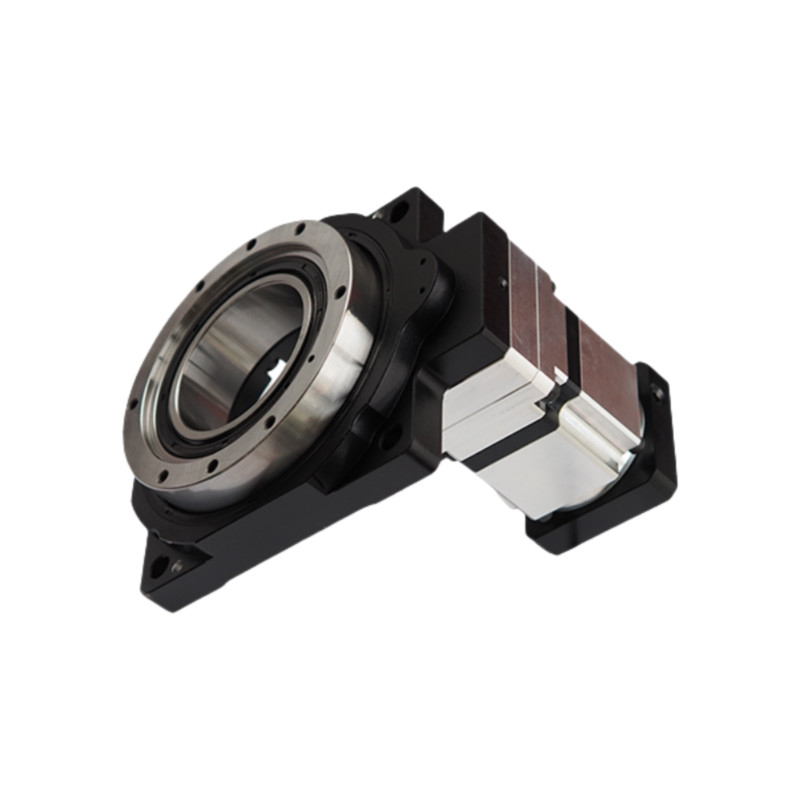

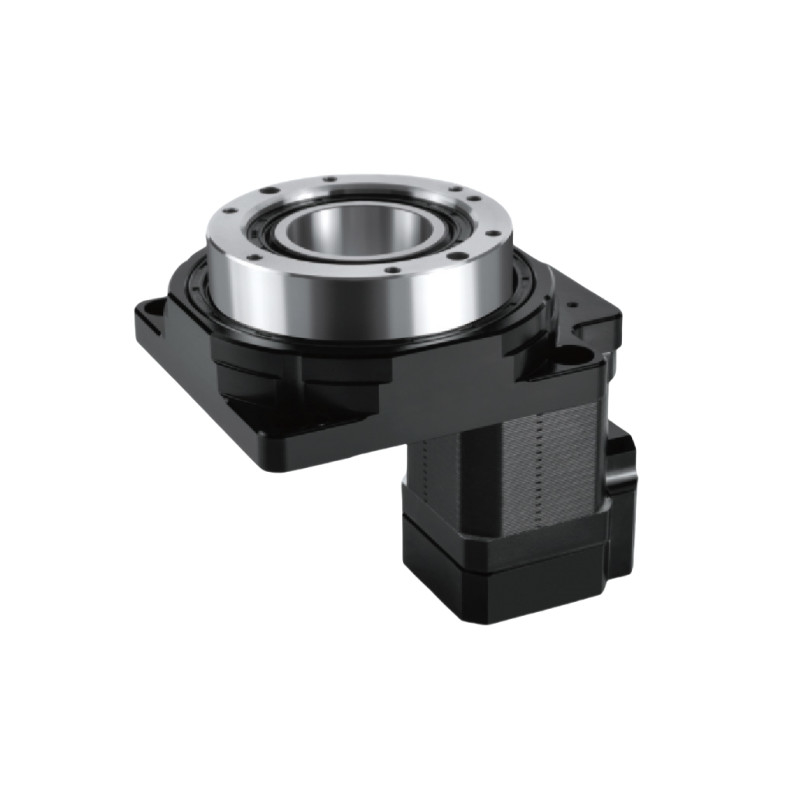

Meja putar terintegrasi planet kosong adalah peralatan khusus yang digunakan dalam berbagai aplikasi, terutama dalam robotika, otomatisasi, dan pemesinan presisi.Ini biasanya memiliki struktur berongga yang memungkinkan untuk rute kabel, cairan, atau bahan lain melalui pusat, yang membantu menjaga ruang kerja terorganisir dan bebas dari kekacauan.
Keakuratan Tinggi
Mencapai akurasi posisi berulang kurang dari 5 detik busur, memastikan kinerja yang dapat diandalkan dalam aplikasi yang menuntut.
Kekakuan Tinggi
Didukung oleh bantalan rol yang tepat, platform dapat menahan kekuatan radial, aksial, dan terbalik yang signifikan, memberikan kekakuan lebih dari sepuluh kali bantalan tradisional.
Kompatibilitas Motor Fleksibel
Mudah dikonfigurasi untuk mengakomodasi berbagai merek dan jenis motor, termasuk motor servo dan stepper, melalui flange dan poros input yang dapat disesuaikan.
Sistem Gear Planet
Hal ini memungkinkan gerakan yang halus dan tepat dan output torsi yang lebih tinggi sambil meminimalkan reaksi balik.
Desain Kosong
Pusat berongga dapat memfasilitasi akses mudah untuk kabel atau pipa, menjadikannya ideal untuk aplikasi yang membutuhkan rotasi terus menerus tanpa gangguan.
|
Model | Model | Model | Rasio |
| Meja putar berongga | Reduktor Planet | |||
|
HRG130A |
HRG130 | HA060 |
5,7 10 |
Parameter Kinerja
| HRG130A | ||||||||
| Dukungan Platform Output | Bantalan rol silang | Kecepatan output yang diizinkan | 200 putaran per menit | Inersia Rotasi | 2772x10-6 kg.m2 | |||
| Gerakan Shift | 360° ((Menghidupkan pada setiap sudut) | Keakuratan Penentuan Posisi Berulang | ± 15 detik busur | Keakuratan Posisi | ≤ 30 detik busur | |||
| Motor yang cocok (ukuran) | ServoMotor 200-400W Φ14-Φ50-Φ70-M4 |
Beban Aksial yang Diizinkan | 2000N | Penggilingan | Lemak sintetis | |||
| Rasio Pengurangan | 30 | 50 | 70 | 100 | Beban Radial yang Diizinkan | 1200N | suhu operasi | -10°C~90°C |
| Torsi output nominal | 43NM | 34NM | Paralelisme Platform Output | 0.02mm | Kehidupan Pelayanan | 20000 jam | ||
| Torsi akselerasi maksimum | 77.4NM | 61.2NM | Limbah dari permukaan platform output | 0.01mm | Tingkat Produksi | IP65 | ||
| Torsi pemutusan darurat | 129NM | 102NM | Runout dari Output Platform Excircle | 0.01mm | Tingkat Kebisingan | ≤ 65dB | ||
Gambar Rincian
|
|
|
|
Gambar
Aplikasi Platform Rotary Hollow
Robot:Untuk posisi yang tepat dan rotasi di lengan robot dan platform mobile.
Mesin CNC:Untuk memfasilitasi gerakan rotasi presisi tinggi di pusat penggilingan dan pemesinan.
Peralatan Medis:Dalam robot bedah dan perangkat pencitraan untuk operasi yang lancar.
Sistem otomatisasi:Untuk memutar komponen di jalur perakitan atau manufaktur otomatis.
Pesawat ruang angkasa:Untuk posisi satelit dan sistem antena.
